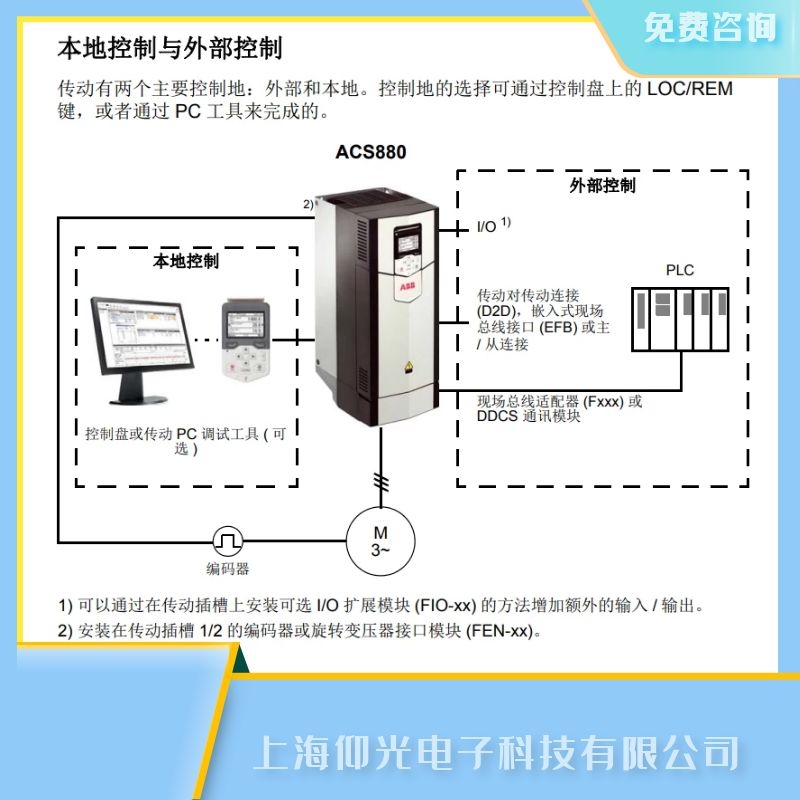

本地控制
當傳動設置為本地工作模式時，控制指令從控制盤上的按鍵或者從安裝了
DriveComposer 的 PC 工具上發出。對于本地控制，可以使用轉速和轉矩控制模式；
當使用標量電機控制模式時，可以使用頻率控制模式 ( 參見參數 19.16 本地控制模式)。
本地控制主要用于調試和維修。在本地模式下使用控制盤時，控制盤指令優先于外部
控制信號源。可以通過參數 19.17 本地控制禁用 把控制模式切換到本地方式。
用戶可以通過參數 (49.05 通訊丟失動作 ) 選擇當控制盤或者 PC 工具與傳動的通訊中
斷后傳動的響應。 ( 參數對于外部控制無影響 )
外部控制
當傳動處于外部控制下，控制指令由下列項給出：
• I/O 端口 （數字和模擬輸入）或可選 I/O 擴展模塊。
• 嵌入式現場總線接口或可選現場總線適配器模塊
• 外部 (DDCS) 控制器接口，和 / 或
• 傳動到傳動的連接
• 主 / 從連接。
傳動有兩個外部控制， EXT1 和 EXT2。用戶可以通過參數 20.01…20.10 設定每種外
部控制的啟動和停止指令。運行模式可以根據每個外部控制 ( 參數組 19 Operation
mode) 單獨選擇，可在兩個外部控制模式間自由的快速切換，例如轉速和轉矩控制。
通過任何二進制源，例如數字輸入或現場總線控制字 ( 參見參數 19.11 Ext1/Ext2 選擇
)，可以激活 EXT1 或 EXT2。每個運行模式的給定源都可獨立選擇。
外部控制器接口
概述
傳動可以通過光纖電纜連接到一個外部的控制器上 ( 例如 ABB AC 800M)。帶 ZCU 控
制單元的傳動需要一個額外的 FDCO DDCS 通訊模塊； 帶 BCU 控制單元的傳動需要
一個 RDCO 模塊。
398 故障跟蹤
A490 溫度傳感器設置錯誤 傳感器類型不匹配。 檢查溫度源參數設置 35.11 和 35.21 與 91.21 和 91.24 相對應。
編碼器接口模塊與溫度傳感器接線故障。檢查傳感器接線。輔助代碼可以識別接口模塊。 (0 = 模塊 1， 1 = 模塊 2)。
A491 外部溫度 1( 可編輯消息文本 )測量溫度 1 超過警告限值。 檢查參數 35.02 測量溫度 1。檢查電機冷卻 ( 或其它被測量溫度的設備)檢查 35.13 溫度 1 警告限值的值。
A492 外部溫度 2( 可編輯消息文本 )測量溫度 2 超過警告限值。 檢查參數 35.03 測量溫度 2。檢查電機冷卻 ( 或其它被測量溫度的設備)。檢查 35.23 溫度 2 警告限值的值。
A4A0 控制板溫度 控制單元過溫 檢查輔助代碼。參見下面每個代碼相應的動作。( 無 ) 溫度超過警告限值 檢查環境條件。
檢查空氣流通和風機運行情況。檢查散熱器翼片的積塵情況。
1 熱敏電阻損壞 更換控制單元請聯系上海仰光電子科技有限公司維修中心 。
A4A1 IGBT 過溫 IGBT 溫度計算值過高。 檢查環境條件。
檢查空氣流通和風機運行情況。
檢查散熱器翼片的積塵情況。
對照傳動功率檢查電機功率。
A4A9 冷卻 傳動模塊溫度過高。 檢查環境溫度。如果超過 40 °C
(104 °F)，確保負載電流沒有超過傳動額
定負載容量。 參見相關的硬件手冊。
檢查傳動模塊冷卻氣流和風機運轉。
檢查柜體內部和傳動模塊散熱器翼片的積
塵情況。如需要請清理。
A4B0 溫度過高 功率單元模塊溫度過高。 檢查環境溫度。
檢查空氣流通和風機運行情況
檢查散熱器翼片的積塵情況。
對照傳動功率檢查電機功率。
檢查輔助代碼 ( 格式 XXXY YYZZ)。 “Y
YY” 指定通過 BCU 控制單元通道接收故
障。 “ZZ” 指定位置 (1: U 相 , 2: V 相 , 3:
W相, 4: INT 板, 5: 制動斬波器, 6: 進氣口,
7: 電源板 , 8: du/dt 濾波器 (R8i) 或溫度開
關 (XT), 0FA: 環境溫度 )。
A4B1 溫差過大 不同相位之間的 IGBT 的溫差
過大。
檢查電機電纜。
檢查傳動模塊的冷卻效果。
檢查輔助代碼 ( 格式 XXXY YYZZ)。
“XXX” 表示差值的信號源 (0: 單模塊，
IGBT 各相之間的差， 1: 并聯模塊，模塊
所有 IGBT 之間的最小 - 最大差 )。對于
并聯模塊， “Y YY” 指定通過哪個 BCU 控
制單元通道接收故障。 “ZZ” 指定相位 (0:
單模塊 , 1: U 相 [ 并聯 ], 2: W 相 [ 并聯 ],
3: W 相 [ 并聯 ])。
