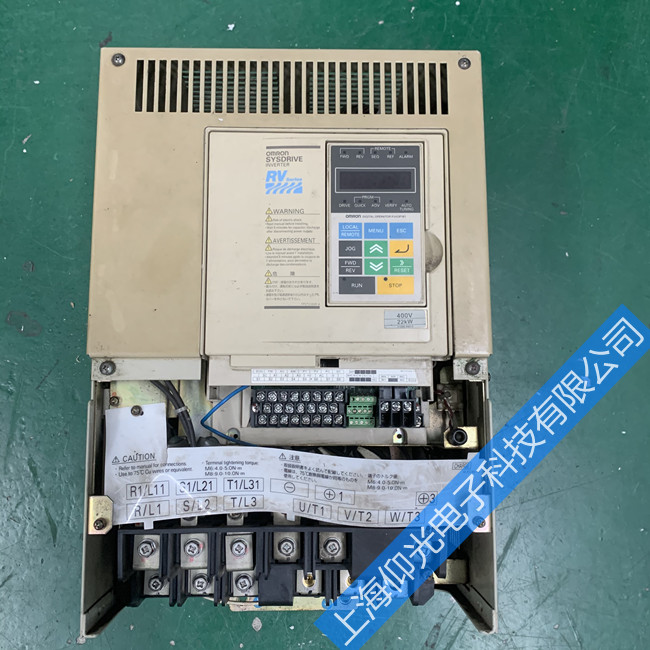

老師傅是這樣檢測歐姆龍變頻器故障的。歐姆龍變頻器是日本非常暢銷的品牌之一,它獨特的設計和高可靠性等到了廣大用戶的認可,特別是它的3G3JZ系列的變頻器,它的特點是奇偶變頻器操作結構簡單設計的比較緊湊,主要的是它智能程度比較高,操作簡單,避免很多誤操作的,我們都知道很多變頻器都是錯誤的設置和安裝后發生故障的。所以簡單的操作和安裝是多么的重要啊,上海仰光電子科技有限公司13817011982為大家介紹一下歐姆龍變頻器維修是如何檢測的,有一句話是這么說的,如何能把故障列出來,那么維修就解決了一半了。下面介紹一下檢查方法:
歐姆龍變頻器故障之靜態測試
1 , Omron
這個整流電路測試方法主要是用萬用表測試P、N、R、S、T端口,通過測試它們的電阻值,來發現故障異常的,那么如何檢測呢?比如我們將萬用表調到電阻X10檔,紅表棒接到
P,黑表棒分別依到R、S、T,觀察一下電阻。然后再反過來用P端檢測,紅表棒依次接到R、
S、T,有一個接近于無窮大的阻值。然后再用紅表棒檢測平端重復以上步驟,都應得到相同結果。那么這么測試是如何是如何判斷它們的異常的,下面通過以下參數來判斷:
A.紅表棒接P端時,電阻無窮大,可以斷定整流橋故障或起動電阻出現故障。
B阻值三相不平衡,可以說明整流橋故障。

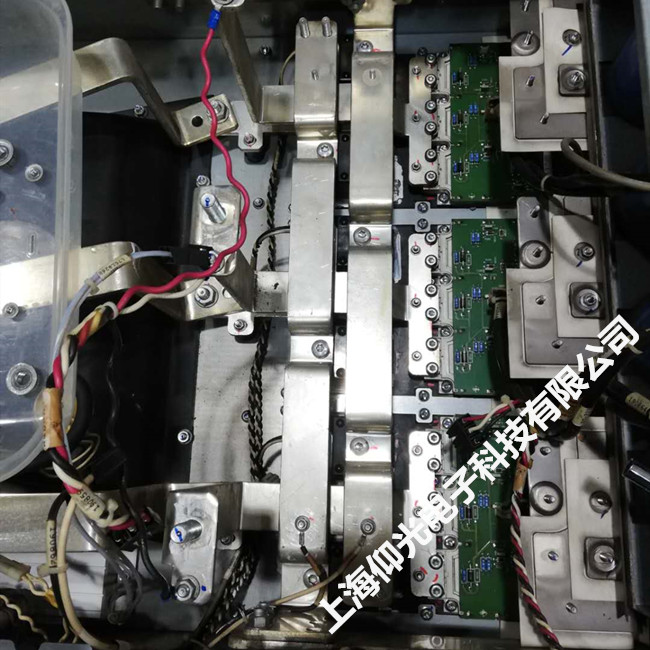

2、Omron 變頻器測試逆變電路
同樣還是利用萬用表測試P端和U、VW,應該有幾十歐的阻值,且各相阻值基本相同,反相應該為無窮大。將黑表棒接到N端,重復以上步驟應得到相同結果,否則可確定逆變模塊故障。還是同樣的原理,使用這些步驟如何它們的測試結果不一致基本可以測試出歐姆龍變頻器逆變器出現了故障。
二、歐姆龍變頻器故障之動態測試
1、歐姆龍變頻器上電之前,須確認輸入電壓是否有誤,就是確定一下是不是380V電源輸入的,如果接錯將會出現嚴重的錯誤。
2、檢測一下歐姆龍變頻器各個接口是否正確,檢測一下各個插口是否牢固。
3、上電后后我們就可以根據操作面板的故障報警提示確定故障,或者觀看電機運轉情況確定問題所在。
4、如未顯示故障首先檢查參數是否有異常并將參數復歸后進行空載(不接電機)情況下啟動變頻器并測試U、V、W三相輸出電壓值。如出現缺相、三相不平衡等情況,則模塊或驅動板等有故障。
5、歐姆龍omrons 變頻器在輸出電壓正常(無缺相、三相平衡)的情況下,帶載測試。測試時,是滿負載測試這樣才能測試出問題所在。
上海仰光電子科技有限公司提醒：動態測試和靜態測試要按照步驟順序來開展,否則上電后的動態測試將會出現變頻器的不可逆的損壞,在測試歐姆龍變頻器的過程中,萬用表的妙用也必不可少,總之測試是omron 歐姆龍變頻器必不可少的步驟,只有找出問題所在,故障的維修才能成功一大步,如果連問題都找不到談何維修故障呢?以上測試步驟可以為我們變頻器維修工程師提供很多幫助,僅供參考。
