變頻器故障原因及處理方法
1.如何區分重故障和輕故障？
輕故障時，系統發出報警信號，故障指示燈閃爍。重故障發生時，系統發出故障指示，故障指示燈常亮。同時發出指令去分斷高壓、合閘禁止，并對故障信息、高壓分斷指令作記憶處理。重故障狀態不消除，故障指示、高壓分斷指令依然有效。

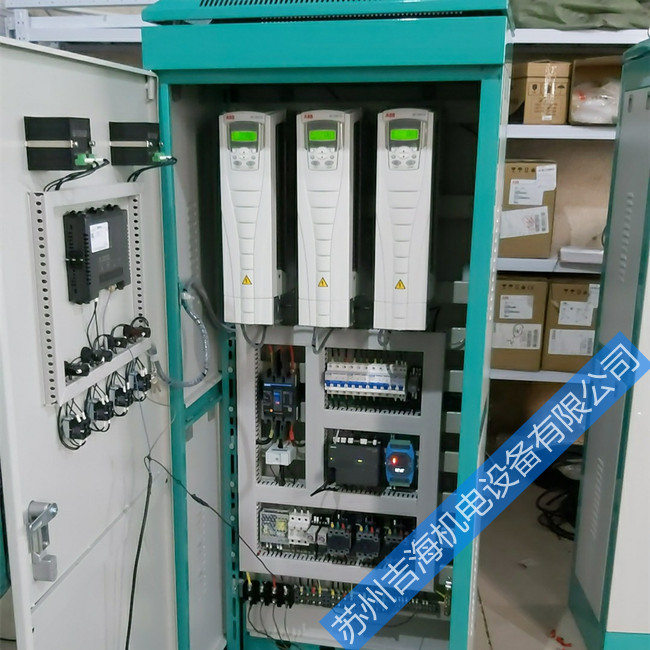

變頻器
2.輕故障都有哪些？
輕故障包括：變壓器超溫報警、柜溫超溫報警、柜門打開、單元旁路，系統對輕故障不作記憶處理，僅有故障指示，故障消失后報警自動消除。變頻器運行中出現輕故障報警，系統不會停機。停機時出現輕故障報警，變頻器可以繼續啟動運行。
3.重故障具體都有哪些？
系統發生下列故障時,按照重故障處理，并在監視器左上角顯示重故障類型：外部故障、變壓器過熱、柜溫過熱、單元故障、變頻器過流、高壓失電、接口板故障、控制器不通訊、接口板不通訊、電機過載、參數錯誤、主控板故障。單元故障包括：熔斷器故障、單元過熱、驅動故障、光纖故障、單元過壓。外部故障必須先解除高壓分斷（柜門按鈕或外部接點）狀態再系統復位，才能使系統恢復到正常狀態；除外部故障以外的重故障發生后，直接系統復位即可使系統恢復到正常狀態，但在再次上電前一定要找出故障原因。單元故障發生后，只有再次上高壓電源方能檢測到單元狀態。若故障較難分析且無法確定能否二次上高壓時，請向廠商咨詢。注意：切忌在未查明故障原因前貿然二次上電，否則可能嚴重損壞變頻器！
4.變壓器超溫報警當變壓器溫控儀測量溫度大于其設置的報警溫度（默認設置為100℃）時，溫控儀超溫報警觸點閉合。
檢查變壓器柜頂風機或柜底風機是否工作正常（如果柜底風機工作不正常，可能出現三相溫度相差較大）；測溫電阻是否正常（有無斷線、線路插頭接觸不良，如果接觸不良，溫度值將偏高）；過濾網是否堵塞（拿一張A4紙置于過濾網上，看是否能吸附，否則需要清潔過濾網）；變頻器是否長期工作于過載狀態；環境溫度是否過高（環境溫度應低于45℃，否則需要加強通風）；安裝于變壓器柜內正面底部的風機開關和接觸器是否斷開；變壓器柜風機控制和保護電路是否正常。
5.柜溫超溫報警單元柜測溫點的溫度大于55℃時，系統會發出柜溫超溫輕故障報警。
檢查單元柜柜頂風機是否工作正常，安裝于二次室內的風機開關是否跳閘；過濾網是否堵塞（拿一張A4紙置于過濾網上，看是否能吸附，否則需要清潔過濾網）；變頻器是否長期工作于過載狀態；環境溫度是否過高（環境溫度應低于45℃，否則需要加強通風（墻上安裝通風機或柜頂安裝風道）或安裝制冷設備）；變壓器柜風機控制和保護電路是否正常。
6.變壓器過熱變壓器溫控儀測量溫度大于其設置的跳閘溫度（默認設置為130℃）時，溫控儀跳閘觸點閉合，系統會報變壓器過熱重故障。
溫控儀顯示的溫度是否在130度以上，若不是則檢查溫控儀的超溫報警值是否設定為130度；其余檢查項見變壓器超溫報警。
7.柜溫過熱。
單元柜測溫點的溫度大于60℃時，系統會報柜溫過熱重故障。檢查項見柜溫超溫報警。
8.柜門聯鎖報警行程開關是否與柜門頂碰件壓實。
行程開關的“預行程”和“過行程”是否合適；行程開關電氣功能是否工作正常；否則更換接口板。
9.控制器不通訊。
確認監視器控制板到主控板的通訊線是否連接無誤，確認監視器控制板上的+15V與+5V正確無誤；更換主控板。更換監視器。
10.主控板故障。
監視器與控制器已建立通訊，監視器檢測主控板有故障，則報主控板故障。更換監視器。更換主控板。
11.接口板不通。
訊監視器與接口板未建立通訊，接口板將每5秒鐘復位一次監視器，在3分30秒仍未建立通訊，將判斷為重故障。通訊線是否正常,檢查接線端子是否正確；I/O板工作是否正常.尤其是工作電壓；I/O主控板外芯片是否插好。
12.參數錯誤。
在修改參數的時候，如果設置的參數有誤（同步矢量控制時可能報此故障），則報參數錯誤故障，請重新修改參數，按復位按鈕。
13.外部故障。
本地高壓分斷按鈕閉合或接口板上高壓分斷接點閉合時，系統將報外部故障。高壓分斷按鈕是否按下；高壓分斷端子是否短路；接口板壞。
14.高壓失電上級高壓電源消失。
一般由正常分閘操作引起。若出現異常高壓斷電情況（無故障記錄、無分閘操作），請檢查上級開關柜分閘回路。
15.變頻器過流。
變頻器輸出電流超過變頻器額定電流的1.5倍時，變頻器將過流保護。輸出電壓檢測板是否正常，有無明顯短路、放電痕跡；光纖是否插緊，主回路連接螺釘是否緊固；霍爾元件電源是否正常、霍爾元件輸出電流信號是否正確；檢查參數設置加速時間是否過短、轉矩提升是否過大、啟動頻率是否過高；電機或負載機械是否堵轉，電機繞組和輸出電纜絕緣是否損壞；確保所有單元工作正常（拆下單元連接銅排，使用萬用表或示波器檢測單元輸入輸出電壓和波形是否正常）；輸入電源電壓是否過低；在變頻器的輸出側有功率因數矯正電容或浪涌吸收裝置，它與電感有可能引起諧振。取消相關器件；單元檢測板是否有短路及損壞。如果排除了以上原因仍有故障，請更換控制器信號板或主控板。在有些現場，因為齒槽效應等影響，電機低速時電流波動很大，此時變頻器可能出現限流，使得變頻器出現加速、限流減速等反復，而無法正常加速或造成過流保護，這種情況下需要減小加速時間，加大限流系數，使電機快速通過波動區域，避免過流保護。（此情況若有單元輸出電壓低,則更換該單元）。
16.電機過流。
變頻器輸出電流大于電機額定電流1.2倍并持續超過2分鐘。檢查參數設置電機額定電流設置是否正確；電機或負載機械是否堵轉；電源電壓是否過低。
17.變頻器運行后電機不轉。
檢查變頻器輸出是否有接觸器或開關類設備；檢查變頻器輸出一次電纜是否連接電機；觀察監視器是否有輸出電流以及輸出電壓，若有電壓、無電流則說明變頻器到電機的主回路開路，若有電壓、電流，則檢查電纜是否有單相接地情況，電機轉子繞組是否開路。
18.單元重故障。
單元重故障共有5種，包括熔斷器故障、驅動故障、單元過熱、單元過壓、光纖故障，其中前3種故障可以旁路（若單元帶有旁路功能，且旁路級數設置為非0時有效）。
19.熔斷器故障檢測到單元缺相時，報熔斷器故障。
請檢查是否因為主電源停電引起；單元的三相進線是否松動；進線熔斷器是否完好,若熔斷器開路，請更換單元。
20.驅動故障。
檢查單元電壓檢測板是否短路，若短路會引起A1，B1及C1單元報驅動故障；功率單元輸出端L1、L2是否短路，否則為單元IGBT損壞，請更換單元；電機絕緣是否完好；負載是否存在機械故障。
21.單元過熱。
單元內散熱器上裝有溫度開關（常閉點），溫度超過85℃時，溫度繼電器常閉點斷開，報單元過熱故障。
檢查柜頂風機是否工作正常、單元柜風機開關是否跳閘、過濾網是否堵塞（拿一張A4紙置于過濾網上，看是否能吸附，否則需要清潔過濾網）；是否長期工作于過載狀態、環境溫度是否過高（環境溫度應低于45℃，否則需要加強通風），墻上安裝通風機或柜頂安裝風道或安裝制冷設備；
單元控制板壞，最后檢查功率單元溫度繼電器是否正常。
22.單元過壓。
直流母線電壓超過保護值，變頻器報單元過壓。
變頻器運行時，若某個單元的輸出電壓較低，會引起三相輸出不平衡，而報單元過壓；在空載電機調試時，比較容易出現直流母線過壓和A1/B1/C1單元過壓，此時，可以適當調低基準電壓。
檢查輸入的高壓電源是否超過允許最大值（電源電壓過高時，可調整變壓器分接頭接到105%處）；
減速過程中出現過電壓，請適當增加變頻器的減速時間設定值。
23.光纖故障。
當系統在上電狀態下檢測不到單元通訊時，報光纖故障。功率單元控制電源是否正常（正常時，綠色指示燈亮），否則更換功率單元；功率單元以及控制器的光纖連接頭是否脫落，光纖是否折斷。
24.單元旁路。
單元配置有旁路的硬件、參數設置中旁路級數為非零時，若單元出現驅動故障、熔斷器故障、單元過熱這三種故障時，將發生單元旁路。
若一個單元發生故障被旁路，則另外兩相相同位置的單元亦將被旁路，此時，變頻器仍可以啟動和運行，但是因每相串聯單元數量減少，額定輸出電壓和額定容量都將降低。發生單元旁路時，一定要查明原因，并盡快停機更換故障單元（其余兩相被旁路的單元無需更換）；清理單元驅動板與單元控制板，若此兩塊電路板集塵太厚可能引起誤報。
25.運行頻率與給定頻率不一致。
這種情況有以下幾種原因加減速過程中，受加減速時間的限制，輸出頻率到達給定頻率有一個過程；
系統電壓過高時減速，變頻器出于自身保護的要求，此時頻率不能停留在一個數值點上，以避免直流母線過壓保護。此時建議將變壓器分接頭接到105%上；變頻器輸出電流超過設置的限流電流值，變頻器自動降頻以降低輸出電流，避免過流保護跳閘。這種情況一般出現在輸入電壓過低或負載突增時；
瞬時停電時，為了維持電機在可控狀態，變頻器將自動減速，從電機處獲得能量；霍爾元件、單元檢測板或是信號板發生故障。
26.監視器黑屏。
按下柜門上的系統復位按鈕（系統復位不會影響變頻器正常運行狀態）；若仍不能恢復，則檢查監視器的電源端子是否脫落、連接線是否松動、5V及15V電源是否正常、監視器線路是否有明顯損傷；
是否存在干擾現象，否則請更換監視器。
27.參數無法修改。
在功能參數中參數修改選項設置為禁止時，則除該參數及給定頻率或給定參量外，其余所有參數均無法修改。
在運行過程中，大部分參數均無法修改。
28.停機后變頻器自動重啟。
在遠程控制模式下，啟、停只能通過遠程端子。
若參數設置中的啟動方式為電平啟動(閉合啟動，斷開停機)，在運行過程中緊急停機信號斷開或通過其他方式使變頻器停機，變頻器會立即自由停機，但是當緊急停機信號重新閉合后，因為遠程啟動電平信號仍在，變頻器會自動啟動運行。
29.變頻器上電即跳閘。
變頻器上電時，因變壓器的激磁涌流和單元電容充電，瞬時電流有效值最高可達到變頻器額定電流的6-7倍，持續時間幾十毫秒；若變頻器上級電流保護整定值過小，會造成上級開關速斷保護跳閘。
調整上級開關柜速斷保護整定值。
30.啟動過程中輸出頻率在低速震蕩。
有些電機在低速時，因為齒槽效應等影響，電流波動非常大，此時變頻器可能出現限流，使得變頻器出現加速、限流減速等反復，而無法正常加速。增加限流電流設置；縮短啟動時間；某個單元輸出電壓低,更換此單元；
31.自動旁路柜自動旁路時上級開關柜跳閘。
查看旁路柜中延時吸合時間繼電器的時間是否在1.5S——3S之間；開關柜整定值是否太小（應該在電機額定電流的5倍以上）；將開關柜的速斷保護時間設定為大于0.1S。
32.外接端子有感應交流電壓。
可能是遠程啟動/停機、高壓分斷、系統復位信號線感應電壓，建議無源信號與220V交流電源分開布線，此種情況最好用屏蔽線兩端接地；
可能是遠控箱上的信號線與電源線綁在一起引起的感應電壓，建議在遠控箱重新布線，無緣信號最好也用屏蔽線，而且屏蔽線剝線盡量不要太長；4-20mA電流信號有交流感應電壓（10V以下），可以用一個275V/0.33uf接在電流信號與地之間。
