丹佛斯變頻器警告/報警10故障代碼維修
警告/報警10 電機ETR 溫度高
電子熱量保護裝置(ETR) 顯示電動機過熱。 可用于選擇當計數器達到參數1-90 中的100% 時，變頻器發出警告還是報警。 故障原因是電動機過載超過100% 的持續時間過長。 檢查電動機參數1-24 設置是否正確。
警告/報警11 電機熱電阻溫度高：
熱敏電阻或熱敏電阻連接已斷開。 選擇當計數器達到參數1-90 中的100%時，變頻器發出警告還是報警。 請檢查是否已在端子53 或54（模擬電壓輸入）和端子50 之間（+ 10 伏電壓），
或者端子18 或19（僅PNP數字輸入）和端子50 之間正確連接了熱敏電阻。 如果使用了KTY 傳感器，則檢查端子54 和55 之間的連接是否正確。

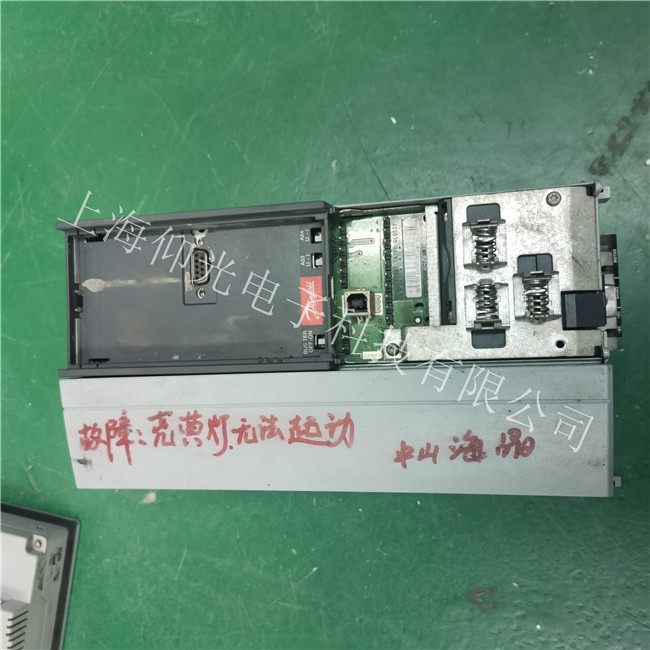

丹佛斯變頻器維修，丹佛斯變頻器故障代碼疑難報警維修
警告 1，10V 電壓低：
控制卡端子 50 的電壓低于 10 V.
請移除端子 50 的部分負載，因為 10 V 電源已經過載。 最大電流為 15
mA，最小電阻為 590 Ω。
警告/報警 2，斷線故障：
端子 53 或 54 上的信號低于參數 6-10、6-12、6-20 或 6-22 中所設置值的 50%。
警告/報警 3，無電動機：
變頻器的輸出端子上沒有連接電動機。
警告/報警 4，主電源缺相：
電源的相位缺失，或者電網電壓太不穩定。
變頻器的輸入整流器發生故障時，也會出現此信息。
檢查變頻器的供電電壓和供電電流。
警告 5，直流回路電壓高：
中間電路電壓（直流）高于控制系統的過電壓極限。 變頻器仍處于活動狀態。
警告 6，直流回路電壓低
中間電路電壓（直流）低于控制系統的欠壓極限。 變頻器仍處于活態。
警告/報警 7，直流回路過壓：
如果中間電路電壓超過極限，變頻器稍后便會跳閘。
連接制動電阻器。 延長加減速時間
可行的更正措施：
連接制動電阻器
延長加減速時間
激活參數 2-10 中的功能
增大參數 14-26 的值
警告/報警 8，直流回路欠壓：
如果中間電路電壓（直流）低于“電壓過低警告”極限（請參閱上表），
變頻器將檢查是否已連接了 24 V 備用電源。
如果未連接 24 V 備用電源，變頻器將在指定時間（取決于設備）后跳閘。
要檢查供電電壓是否同變頻器匹配，請參閱規范。
警告/報警 9，
逆變器過載：
變頻器將因過載（電流過高，持續時間過長）而切斷電源。 逆變器電子
熱保護裝置的計數器在達到 98% 時給出警告，并在 100% 時跳閘，同時給出報警。 計數器高于 90% 時無法復位。
故障原因是，變頻器在過載超過 100% 的情況下運行時間過長。
警告/報警 10，
電機 ETR 溫度高：
電子熱量保護裝置 (ETR) 顯示電動機過熱。 可用于選擇當計數器達到參
數 1-90 中的 100% 時，變頻器發出警告還是報警。 故障原因是電動機過載超過 100% 的持續時間過長。 檢查電動機參數 1-24 設置是否正確。
警告/報警 11，
電機熱電阻溫度高：
熱敏電阻或熱敏電阻連接已斷開。 選擇當計數器達到參數 1-90 中的 100%時，變頻器發出警告還是報警。 請檢查是否已在端子 53 或 54（模擬電
壓輸入）和端子 50 之間（+ 10 伏電壓），或者端子 18 或 19（僅 PNP數字輸入）和端子 50 之間正確連接了熱敏電阻。 如果使用了 KTY 傳感
器，則檢查端子 54 和 55 之間的連接是否正確。
警告/報警 12，
轉矩極限：
轉矩高于參數 4-16（在電動機運行模式下）的值或高于參數 4-17（在發電機運行模式下）的值。
警告/報警 13，
過電流：
超過了逆變器峰值電流極限（約為額定電流的 200%）。 該警告將持續8-12 秒左右，隨后變頻器將跳閘，并且報警。 請關閉變頻器，然后檢查
電動機主軸是否可旋轉，以及電動機規格是否與變頻器匹配。
報警 14，
接地故障：
輸出相通過電動機與變頻器之間的電纜或電動機本身向大地放電。
請關閉變頻器，然后排除接地故障。
報警 15，
不兼容硬件：
已安裝選件不由當前控制板軟件/硬件處理。
報警 16，
短路：
電動機或電動機端子發生短路。
請關閉變頻器，然后排除短路故障。
警告/報警 17，
控制字超時：
變頻器沒有通訊。
只有當參數 8-04 未設置為關時，此警告才有效。
如果參數 8-04 設為停止并跳閘，變頻器將先給出一個警告，然后減速直至跳閘，同時給出報警。
可以增大參數 8-03 控制字超時時間的設置。
警告 25，
制動電阻器短路：
在運行過程中會對制動電阻器進行監測。 如果它短路，制動功能將斷開，并顯示此警告。 變頻器仍可繼續工作，但將喪失制動功能。 請關閉
變頻器，然后更換制動電阻器（請參閱參數 2-15 制動檢查）。
報警/警告 26，
制動電阻功率極限：
根據制動電阻器的電阻值（參數 2-11）和中間電路電壓，以百分比的形式計算傳輸到制動電阻器的功率（前 120 秒鐘的平均值）。 此警告僅在
驅散制動功率高于 90% 時才有效。 如果在參數 2-13 中選擇了跳閘[2] ，則當驅散制動功率高于 100% 時，變頻器將停止，同時給出該報警。
警告 27，
制動斬波器故障
