臺達變頻器報過壓故障修理；
用戶電話反映，變頻器運行以后，報欠電壓故障而停機，空載運行正常。判斷為變頻器主電路故障。送修后，首先要排除電壓檢測電路誤報故障的可能性（空載運行正常），檢查充電接觸器的主觸點接觸正常、儲能電容的電容量，都沒有發現什么問題。詢問用戶電工，是否為3相電源電壓偏低，回答說3相電源電壓都在390V左右，無偏低現象。又詢問電工檢查為變頻器供電的空氣斷路器有無問題，電工回答說是新換的，不會有問題。
未查出變頻器的其它故障，只得現場裝機試驗，運行中測量變頻器的3相輸出電壓，發現S、T兩相之間僅為200V，嚴重偏低，測量空氣斷路器的輸入電壓正常，判斷為新換的電源開關（空氣斷路器）不良。這也是一例由電源異常造成的故障報警與停機保護實例，給人的教訓是：一是要先排除變頻器的外部原因，再檢修變頻器；二是即使新換的器件（如新購的空氣斷路器），也有可能是壞的。
臺達變頻器經典故障案例維修方法二
1、前者為電容失效，直流回路的諧波使逆變模塊造成過壓性擊穿損壞，后者為管子的截止負偏壓消失而造成兩管共通對電源形成的過流性短路損壞。
2、前者的損壞尚有一個漸變過程，在起動或運行過程中損壞，如果很輕的負載或者空載，不會導致損壞；而后者簡直就是無過程損壞，表現為一接受到起動信號，無論是帶載或空載，逆變模塊都會瞬時壞掉！所以后者的為害尤烈，尤其是易發生于故障修復過程中，稍有不慎，即導致前功盡棄，后悔莫及！ 修復后、起動前的保證措施：先斷掉逆變模塊的主供電電源
1、測量驅動集成電路的輸入、輸出側的直流靜態電壓，為正常狀態；
2、測量六路驅動的輸出脈沖波形，邊調整頻率邊觀察，應幅度相等、頻率一致；
3、先將逆變模塊的供電改接低直流電壓，如并關電源供給的+24V電壓，做啟停試驗，檢測三相輸出的平衡情況，及有無直流成份。一般在此一步驟，如驅動電路有異常，故障便已經暴露出來；
4、無低壓直流電壓條件的，可在逆變供電回路中串接15—40W的燈泡，再開機試驗，此燈泡在此不只起到電流電流的指示，重要的是驅動電路不良造成輸出短路時，供電的壓降降在燈泡上，以及燈泡電阻的限流作用保護了模塊不被損壞。燈泡也有可能起到一個保險絲的作用，燈絲熔斷后也保護了逆變模塊。
檢查過程：

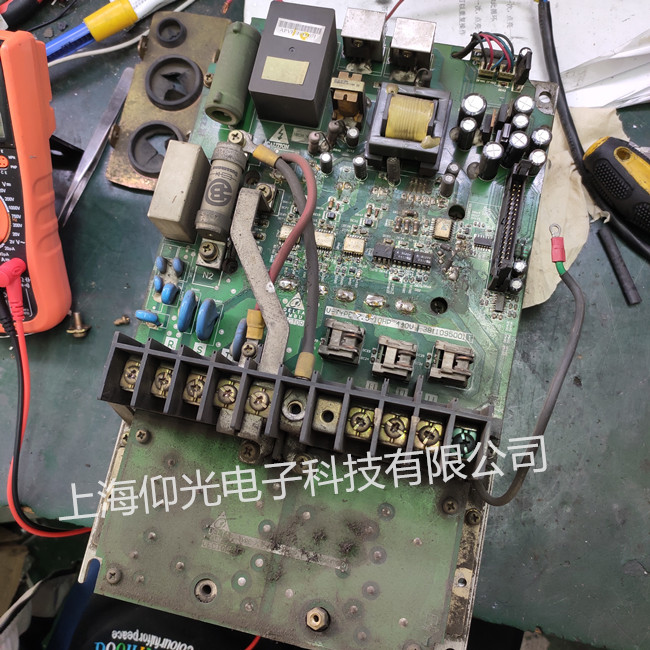

檢查變頻器的整流模塊、逆變模塊，測試特性好。將變頻器送電，顯示CF3，按復位鍵無效。CF3故障解釋：
1、直流側電壓偵測線路異常。
2、ISUM模擬/數字線路異常。
3、U相傳感器線路異常。
4、W相傳感器線路異常。
故障原因分析：
根據CF3故障解釋，出現故障的原因可能有三種：
1、直流電壓檢測壞。
2、控制卡損壞。
3、U相、W相傳感器損壞。
首先，檢測第一種可能性。測試輸入電壓為380V,用通訊軟件讀變頻器的直流電壓，顯示為540VDC，正常！排除直流電壓檢測故障原因。如果以上數據不正常，就可以判定是直流電壓檢測問題。
其次，檢測控制卡狀況。更換一塊良好的控制卡，上電，還是顯示“CF3”故障報警。說明原來的控制卡沒問題。如果顯示正常，設置參數，變頻器開機運行正常，說明是原來的控制卡壞。需要做進一步的板卡線路檢修。
最后，測試U/W相霍爾監測單元，這是臺達變頻器該故障損壞率比較高的地方。可以將霍爾元件拆下測試其輸出電壓，如果其超出正常的范圍，就可以判定其損壞。
維修過程：
該變頻器經上述檢測過程發現是霍爾元件損壞，更換霍爾元件，安裝后變頻器送電顯示正常。帶電機運行，顯示電流和實際測試電流一致，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
