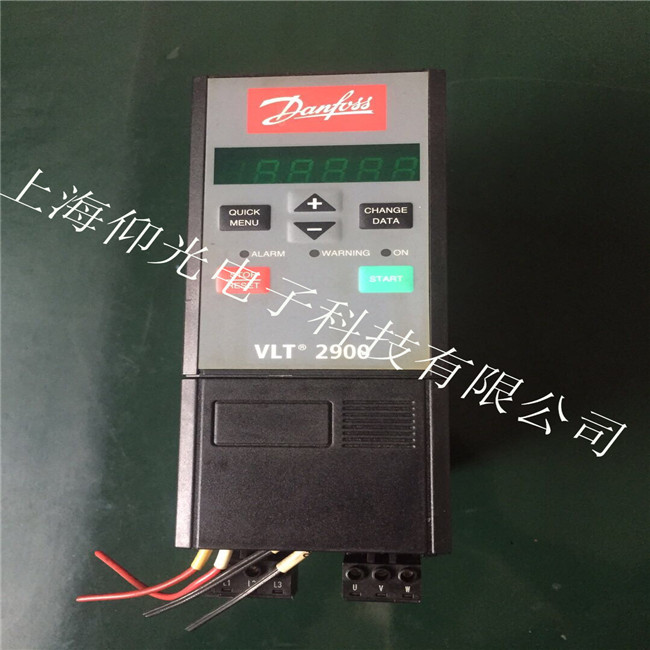

丹佛斯VLT2800系列變頻器Err7故障分析
一 VLT 2008 ERR7 故障的解釋：
丹佛斯VLT2800系列變頻器ERR7故障的代碼為：（DC bbbb VOLTAGE HIGH ）過壓。若變頻器中間直流電壓UDC高于逆變器的過壓極限，逆變器將關斷，直到UDC重新講到過壓極限一下為止。若UDC持續過壓一段時間，逆變器將跳閘。時間長短取決于變頻器設置，設置范圍是5-10秒。
二 ERR7故障的產生和解決辦法。
1：直流電壓檢測值大于直流電壓過壓極限值。表現情況有：
輸入電源電壓值大于變頻器的輸入電壓額定值，導致直流電壓值高于極限值。比如有些客戶將380VA,輸入到額定電壓為220VAC的變頻器上，直接導致變頻器顯示過壓報警，這是非常嚴重的事情，有可能導致變頻器嚴重損壞。解決方法：保證變頻器的輸入電壓在應許的范圍內。
負載慣性太大，運行時導致變頻器內部直流電壓值偏高，大于直流電壓極限值，導致變頻器過壓報警。比如說凸輪式負載，起重行業，解決的辦法是：此類場合要選擇帶制動功能的變頻器。
直流電壓檢測線路損壞。變頻器內部的直流電壓檢測是采用的直接降壓采樣的方式，取信號后進行處理。如果這部分線路損壞則需要送交丹佛斯指定的維修中心維修。
2:變頻器型號不能識別。有些變頻器只要上電就顯示ERR7,這時候讀取變頻器型號參數P621,發現參數值為：VLT2800 200-240V，說明該機器已不能正確地讀取自己的身份，正確的應該是變頻器本身型號，比如：VLT2875 380V-480V。出現此類現象則需要送交丹佛斯指定的維修中心維修。
三 ERR7故障原因總結：
1、產生ERR7故障不一定是變頻器損壞、也有可能是選型和使用中出現了問題。
2、對于出現變頻器身份不能識別和電壓檢測損壞的情況，經過不同的送修單位和不同的使用環境下，對數臺VLT2800系列變頻器ERR7故障分析，總結出現故障機器產生的主要原因是：使用環境的惡劣，電路板太臟，有些電路板上有很多的油污，甚至有水分。
丹佛斯變頻器類別齊全，能為各行業提供*優的解決方案，產品主要有通用型的VLT5000系列，風機水泵專用的VLT6000系列，簡易型的VLT2800系列，專用于恒壓供水的VLT7000系列，適用于水行業的VLT8000AQUA系列，適合于腐蝕性環境中使用防護等級為IP66的FCD300系列變頻器，此外還有變頻器和電機一體化的FCM300系列，以及專用于提升行業的VLT5000FLUX系列變頻器，除了致力于變頻器的開發和應用外，丹佛斯公司還提供MCD3000系列軟啟動器。同時由于各行業一些特殊功能的需要丹佛斯公司還提供各種選件卡，主要包括用于同步以及定位的同步同位卡，用于紡織，造紙等行業的卷繞卡，以及用于化纖行業的擺頻卡，現場總線控制的Profibus卡等。
丹佛斯變頻器早期象VLT3000系列，VLT3500系列采用的是VVC電壓矢量控制并加上了對負載和轉差的補償，所以變頻器在負載變化時輸出特性更加穩定。而VLT5000系列在VVC控制的基礎上發展為VVCplus控制方式，使得變頻器在低速(0-10HZ)范圍內動特性得到了改善，速度精度也得到了提高。
這是眾多變頻器*常見的故障，通常是由于開關電源的負載發生短路造成的，丹佛斯變頻器采用了新型脈寬集成控制器UC2844來調整開關電源的輸出，同時UC2844還帶有電流檢測，電壓反饋等功能，當發生無顯示，控制端子無電壓，DC12V,24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
IGBT模塊損壞，這也是變頻器損壞的常見故障之一，電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些都是IGBT模塊損壞的常見現象。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路，堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞,在驅動電路的設計上丹佛斯應該是做的相當優良的，每一路驅動電路丹佛斯都使用了獨立的帶變壓器隔離的電源，控制信號也是通過門極驅動變壓器提供，所以可靠性相當高。;過熱，也是我們平時會碰到的一個故障。那我們首先會想到散熱風扇是否運轉，丹佛斯在風扇控制上采用了ON/OFF控制方式，通過溫度傳感器采樣溫度信號，用斬波電路調整輸出電壓達到控制風扇轉速的目的，即省了電，又延長了風扇的壽命。其次我們也要檢查散熱通道是否暢通，有無堵塞現象。對于大功率45kW以上的變頻器在安裝上一定要注意機器必須安裝在平整，垂直無間隔物的表面，原因在于丹佛斯變頻器出廠時不提供背板，所以風道是敞開的，不利于散熱，我們發現很多丹佛斯變頻器過熱都是由于安裝問題而導致的。
在平時運行中我們可能會碰到變頻器提示電流極限。對于一般的變頻器在限流報警出現時不能正常平滑的工作，電壓(頻率)首先要降下來，直到電流下降到允許的范圍，一旦電流低于允許值，電壓(頻率)會再次上升，從而導致系統的不穩定。丹佛斯變頻器采用內部斜率控制，在不超過預定限流值的情況下尋找工作點，并控制電機平穩地運行在工作點，并將警告信號反饋客戶，依據警告信息我們再去檢查負載和電機是否有問題。欠壓故障，當出現欠壓故障時，我們首先應該檢查輸入電源是否缺相，假如輸入電源沒有問題那我們就要檢查整流回路是否有問題，丹佛斯小功率37KW以下的變頻器采用的是單個的全橋不可控整流器，而45KW以上的變頻器則采用了半控全橋整流，整流橋缺相可能導致欠壓報警。對于小功率機器預充電回路接觸器有問題也有可能導致欠壓報警
丹佛斯變頻器維修維護和保養服務包括：丹佛斯FC51變頻器、丹佛斯FC100變頻器、丹佛斯FC200變頻器、丹佛斯FC300變頻器、丹佛斯MCD200、MCD3000、VLT2800、VLT2900、VLT3000、VLT5000、VLT5000flux、VLT6000、VLT7000變頻器，MCD500，MCD2000，MCD600
