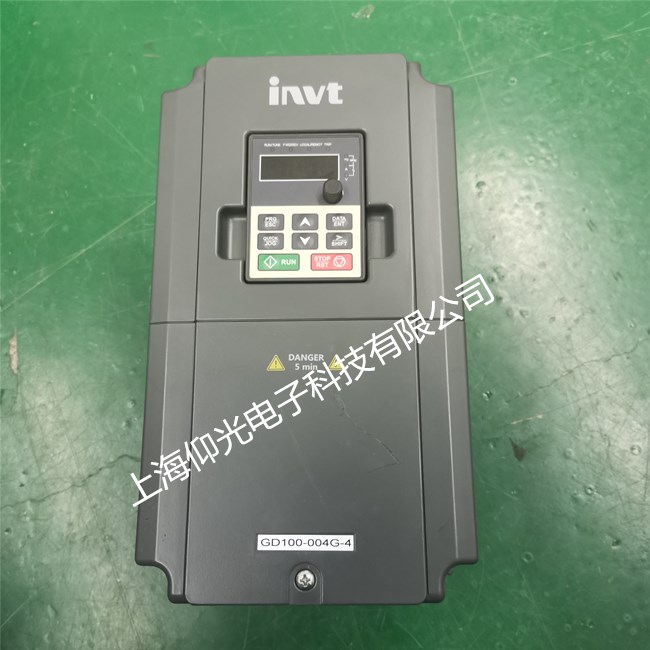

英威騰變頻器維修GD100-004G-4上電顯示OC過電流維修UU故障是變頻器在運行（含加速恒速減速）中，DSP檢測到母線電壓偏低導致。可能的原因有兩種：（1）母線電壓檢測電路故障：即實際的母線電壓正常，但母線電壓檢測電路本身故障造成。（2）母線電壓低于欠壓點：即實際的母線電壓低于電壓等級對應的欠壓點后導致故障。
排查故障時：（1）檢查電源（輸入端）電壓是否正常（電壓大小和三相平衡）；（2）測量電壓（和GND間），同時查看鍵盤的母線電壓顯示，兩者比例要滿足3.3：1000；宿州英威騰變頻器維修，宿州變頻器維修，英威騰變頻器過電流維修（3）給運行命令后馬上檢查主回路繼電器或接觸器是否吸合且觸點是否導通；宿州英威騰變頻器OC過電流維修（4）上述都正常情況下，從新帶載測試然后老化，如果沒有問題則很可能是排線接觸不良導致。
注：UU故障基本都是繼電器未吸合或吸合后未導通，且在帶載狀況下出現。所以為防止燒壞器件，在上電時要注意聽繼電器或接觸器的吸合聲。測試點如圖：
8、OL1與OL2故障
OL是通過軟件比較計算后報出的保護電機或變頻器的故障，都屬“軟”故障，可以通過調試解決，一般不涉及維修。
OL1可能是：（1）電網電壓過低；（2）電機額定電流設置不正確，偏大偏小都可能導致；（3）電機堵轉或負載突變過大；（4）大馬拉小車。
OL2可能是：（1）加速太快；（2）對旋轉中的電機實施在啟動；（3）電網電壓過低；（4）負載過大。
9、SPI故障
SPI是輸入缺相檢測故障，一般在上電時如果缺相的話會跳此故障，運行中缺相的話會跳UU故障，UU前面已經說過。造成的原因可能是：（1）在輸入缺相保護打開的狀況下，輸入電源缺相；（2）在輸入缺相保護打開的狀況下，輸入缺相檢測電路故障。
排查故障時：（1）檢查電源輸入是否正常（缺相或三相不平衡）；（2）檢查輸入缺相測試點PL與GND之間電壓，正常直流5V，缺相時為方波。
PL測試點如下圖：在輸入電源正常情況下，如果PL輸出缺相，則很可能是前端整流管擊穿或限流電阻開路等器件原因造成。也有排線接觸不良造成。
?10、OH故障
OH是過熱故障，通過檢測熱敏電阻阻值變化來輸出故障。宿州英威騰變頻器維修，宿州變頻器維修，英威騰變頻器過電流維修OH1：整流模塊過熱??OH2：逆變模塊過熱。跳故障的原理一樣，都是用熱敏電阻的溫度特性引起阻值變化后，通過DSP比較計算進行故障輸出。造成故障的原因：（1）風扇不轉或風量減小，造成模塊或散熱器溫度過高；（2）風扇運轉正常，散熱器風道被雜物堵住，造成模塊或散熱器溫度過高；（3）溫度電阻失效（短路），造成故障。
故障排查時：（1）查看風扇是否正常運行，風道是否被堵；宿州英威騰變頻器OC過電流維修（2）檢測TEMP與GND間電壓，常溫下為直流1.1V左右。所測電壓越低則鍵盤顯示溫度越高。檢測電路如下圖。
圖中RG即熱敏電阻，常溫阻值為10K。過熱故障大部分都是因環境惡劣，堵塞散熱器風道導致。
11、BCE故障
BCE是制動單元故障，通過檢測制動管CE間的電壓（即Vce電壓）來判斷故障。可能造成的原因有：（1）外部制動電阻阻值偏小；（2）制動管Vce或Vbe有擊穿現象；（3）制動管Vce檢測電路故障。
以380V D體積為例，排查故障時：（1）斷開電源測量GB與GN阻抗，正常為7.5K，偏小說明制動管門級可能擊穿短路；測量PB與N之間二極管特性，正向不導通，反向狀態下應為0.8V左右。（2）如果外接制動電阻請先斷開，看是否還出現BCE故障。（3）未接制動電阻且未達制動電壓情況下，測量PB與“-”端子間電壓，正常為16.5V左右。（4）如果上述都正常，則BCE故障是控制板或者排線接觸不良導致。（5）更換排線看是否故障排除。（6）檢測控制板F-BAK與GND間電壓，正常為OV，F-BAK1與GND間電壓正常為3.3V。檢測電路如下圖：宿州英威騰變頻器OC過電流維修圖中FIGBT與F-BAK為同一信號。
?
12、EF、CE故障
EF為外部故障，使用外部端子故障輸入時，通信發生問題或誤動作造成。CE為通信故障，使用通信協議遠程控制時，通信短線或誤指令造成。
13、TE故障
TE為電機自學習時故障。造成原因如下：（1）電機容量與變頻器容量不匹配；（2）電機額定參數設置不當；（3）自學習出的參數與標準參數偏差過大；宿州英威騰變頻器維修，宿州變頻器維修，英威騰變頻器過電流維修（4）自學習超時。
14、EEP故障
EEP為EEPROM讀寫故障，與EPROM通信時中斷或亂碼，一般為EPROM損壞導致。
15、PIDE故障
上海英威騰變頻器維修，蘇州變頻器維修，英威騰變頻器過電流維修PID反饋短線故障，外接PID設備反饋短線或PID反饋源消失導致。
