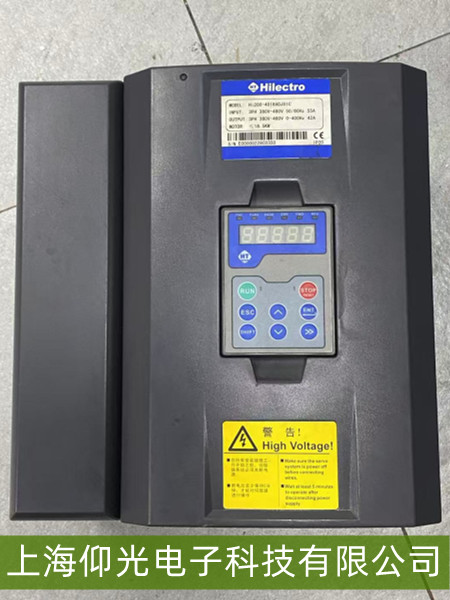

海利普變頻器“RUN鍵按下無響應”故障維修指南
海利普變頻器的“RUN鍵”是啟動運行的核心操作部件,若按下后無響應(變頻器無啟動動作、無狀態指示燈變化),可能由按鍵硬件故障、控制電路異常、參數設置錯誤或外部接線問題導致。以下是系統性維修方法:
一、基礎排查:快速定位問題范圍
1. 檢查外部條件
電源狀態:確認變頻器已正常上電(查看電源指示燈是否常亮,若未亮則檢查輸入電源220V/380V是否穩定,保險絲是否熔斷)。
負載狀態:檢查電機是否已正確連接至變頻器輸出端(未接電機時部分變頻器可能限制啟動,需確認參數允許空載運行)。
操作權限:某些型號需通過面板設置“允許運行”(如參數Pr0.01=1),或外部端子(如多功能端子)需閉合才能激活RUN鍵功能。
2. 觀察指示燈與報警
查看變頻器狀態指示燈(如運行燈、故障燈):若故障燈亮起(如紅色常亮),需先通過面板或說明書查詢故障代碼(如“E.OC”過流、“E.UV”欠壓),解決報警后再試RUN鍵。
若無故障燈但運行燈不亮,說明RUN鍵信號未傳遞至控制電路。
二、RUN鍵硬件與電路排查
1. 檢查按鍵物理狀態
目視與觸感:觀察RUN鍵表面是否有磨損、污垢或異物堵塞(如油污、灰塵),按下時是否有“段落感”(正常按鍵應有輕微阻力后回彈)。若按鍵卡滯或無阻力,可能是內部彈簧失效或觸點氧化。
清潔按鍵:用軟毛刷或無水酒精輕輕擦拭按鍵表面及周圍縫隙,清除污垢;若按鍵帽可拆卸(參考說明書),檢查內部觸點是否有發黑、燒蝕痕跡(氧化會導致接觸不良)。
2. 測試按鍵通斷
萬用表檢測:斷開變頻器電源,用萬用表電阻檔(×1Ω檔)測量RUN鍵兩端的引腳(通過拆開面板或查看電路圖定位按鍵連接點)。
常態(未按下):電阻應為無窮大(斷開狀態);
按下時:電阻應接近0Ω(導通狀態)。
若常態下電阻不為無窮大(短路)或按下時電阻仍為無窮大(斷路),則按鍵觸點損壞,需更換同型號按鍵(或修復觸點,如用砂紙打磨氧化層)。
3. 檢查控制電路連接
排線與接口:RUN鍵信號通常通過柔性排線連接至主控板。檢查排線是否松動、脫落或彎折(尤其是頻繁插拔的位置),重新插拔確保牢固;若排線有破損(如銅箔斷裂),需更換同規格排線。
主控板輸入點:用萬用表測量主控板上RUN鍵對應輸入點的電壓(參考說明書標稱值,如高電平3.3V/5V)。按下RUN鍵時,該點電壓應從高電平變?yōu)榈碗娖剑ɑ蛳喾矗唧w邏輯因型號而異),若無變化則可能是主控板輸入電路故障(如電阻、光耦損壞)。
三、參數與軟件排查
1. 檢查運行相關參數
通過面板進入?yún)?shù)設置界面,確認以下關鍵參數是否設置正確:
Pr0.01(運行模式):需設置為“面板控制”(如值為1,具體因型號而異);
Pr0.03(啟動方式):若設置為“外部端子啟動”,則RUN鍵可能無效,需改為“面板啟動”;
Pr7.00(多功能端子定義):若RUN鍵功能被映射到外部端子,需檢查對應端子是否閉合。
