北爾E300 “LoadLim鍵失靈”故障排查及維修技巧

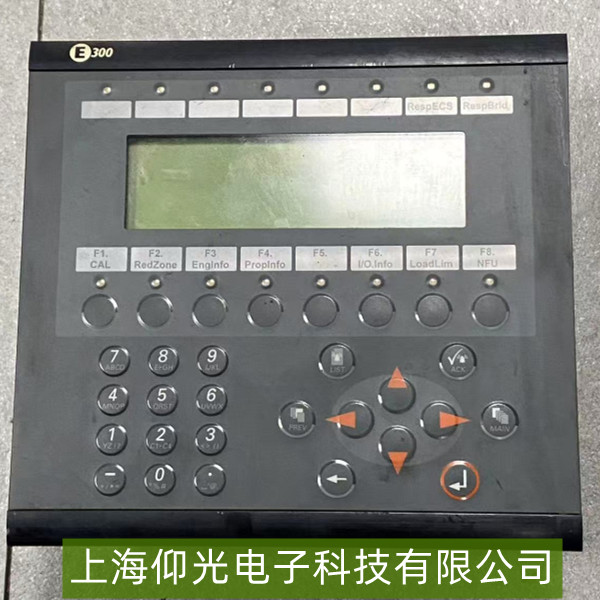

北爾E300操作面板是工業自動化設備(如HMI人機界面)的核心交互部件,“LoadLim鍵”(通常為負載限制或功能限定鍵)失靈會直接影響操作人員對設備運行參數的調整,甚至引發安全隱患。該故障可能由按鍵硬件損壞、電路接觸不良、控制程序異常或主板故障導致,需系統性排查。以下是具體維修技巧:
一、基礎排查:外觀與基礎功能驗證
1. 檢查按鍵物理狀態
目視觀察:查看LoadLim鍵表面是否有裂紋、磨損或異物(如油污、灰塵)堵塞,按鍵帽是否松動或脫落。若表面臟污,可用軟毛刷或無水酒精輕輕擦拭;若按鍵卡滯(按下后無法回彈),需檢查內部彈簧或支撐結構是否變形。
觸感測試:正常按鍵按下時應有清晰的“段落感”和輕微阻力,若按鍵無阻力(如彈簧失效)或按下后完全無反應(如觸點未接觸),則硬件可能損壞。
2. 驗證其他按鍵功能
測試面板上其他按鍵(如方向鍵、確認鍵)是否正常——若僅LoadLim鍵失靈,問題集中于該按鍵本身或其對應電路;若多個按鍵同時失效,則可能是主板I/O接口或公共電路(如背光/供電線路)故障。
二、硬件電路排查:聚焦按鍵連接與觸點
1. 檢查按鍵連接排線
北爾E300的按鍵通常通過柔性排線(FPC)與主板連接。斷開面板電源,打開操作面板后蓋,找到LoadLim鍵對應的排線接口(參考面板維修手冊定位),檢查排線是否松動、脫落或彎折(尤其是頻繁插拔的位置)。重新插拔排線確保牢固,若排線有破損(如斷裂、銅箔翹起),需更換同規格排線。
2. 檢測按鍵觸點通斷
LoadLim鍵本質是一個“開關”——按下時觸點閉合導通,松開時斷開。用萬用表電阻檔(×1Ω檔)測量按鍵兩端的觸點:
常態(未按下):電阻應為無窮大(斷開狀態);
按下時:電阻應接近0Ω(導通狀態)。
若常態下電阻不為無窮大(短路)或按下時電阻仍為無窮大(斷路),則按鍵內部觸點氧化、臟污或機械結構損壞(如觸片變形),需清潔觸點(用電子清潔劑擦拭)或更換按鍵組件。
三、主板與控制程序排查
1. 檢查主板I/O接口
若按鍵觸點正常但失靈,可能是主板對應的輸入引腳故障(如芯片引腳虛焊、短路)。用萬用表測量主板I/O接口中LoadLim鍵對應引腳的電壓(參考面板電路圖):
未按下時,引腳應為高電平(如3.3V/5V);按下時,引腳應變為低電平(接近0V)。
若電壓無變化,可能是主板電路損壞(如電阻、電容失效)或控制芯片(如MCU)引腳故障,需專業維修或更換主板。
2. 排除程序或配置異常
部分情況下,LoadLim鍵失靈可能是HMI程序中該按鍵功能被誤刪除、屏蔽,或參數配置錯誤(如按鍵映射錯誤)。通過北爾E300編程軟件(如Panel Builder)連接面板,檢查程序中LoadLim鍵的功能定義(如是否綁定到“負載限制設置”功能),并重新下載程序(需備份原程序)。
