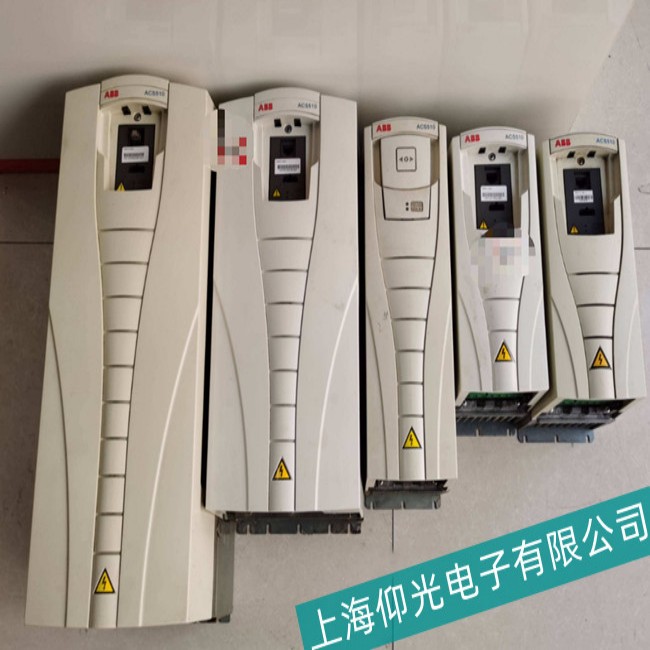

ABB 變頻器 ACS580-01-106A-4 上電無顯示是較常見的故障，通常與電源輸入、內部電源模塊、核心控制部件等相關。維修需按 “從外到內、從簡單到復雜” 的邏輯逐步排查，具體步驟如下：
一、故障原因分析
上電無顯示意味著變頻器未獲得有效供電或內部核心供電回路中斷，常見原因包括：
- 外部電源輸入異常（缺相、斷電、電壓過低）；
- 內部主回路 / 控制回路保險絲熔斷；
- 開關電源模塊損壞（無法輸出 5V/12V/24V 等控制電壓）；
- 主板（CPU 板）或控制板損壞（核心芯片未啟動）；
- 內部接線松動或氧化（電源回路斷路）。
二、維修排查步驟
1. 外部電源輸入檢查（優先排除）
變頻器上電無顯示的首要原因可能是外部供電未接入，需先確認：
- 供電電壓是否正常：用萬用表測量輸入端子（R/L1、S/L2、T/L3）的三相電壓，ACS580-01-106A-4 額定輸入為 380-480V 三相 AC，若電壓為 0 或遠低于額定值，需檢查上級斷路器、接觸器是否跳閘或接觸不良。
- 輸入端子是否松動 / 氧化：檢查 R/L1、S/L2、T/L3 端子的接線是否緊固，端子排是否有氧化、燒蝕痕跡（氧化會導致接觸電阻過大，相當于斷路），若有需打磨端子并重新緊固。
- 上級回路保護是否動作：檢查變頻器前端的空氣開關、熔斷器是否跳閘或熔斷，若跳閘需排查是否有短路后再復位（避免盲目合閘導致二次損壞）。
2. 內部保險絲檢查
若外部電源正常，但仍無顯示，需打開變頻器外殼（斷電后等待 10 分鐘以上，確保電容放電完畢，避免觸電），檢查內部保險絲：
- 主回路保險絲：位于整流模塊前端（通常為螺栓式或插件式，標注 “FUSE”），用萬用表電阻檔測量是否導通（正常應為 0Ω，熔斷則為無窮大）。若熔斷，需進一步排查后端是否有短路（如整流模塊、逆變模塊擊穿），不可直接更換保險絲（否則會再次熔斷）。
- 控制回路保險絲：通常在開關電源模塊附近（小型玻璃管或貼片式，標注 “F1/F2” 等），負責給控制板供電，若熔斷可能是控制回路短路（如風扇、傳感器短路），需先排查短路點再更換同規格保險絲（注意電流 / 電壓參數匹配）。
3. 開關電源模塊檢測（核心供電部件）
ACS580 的開關電源模塊負責將 380V 交流電轉換為 5V（主板核心供電）、12V（驅動電路）、24V（風扇 / 外部控制）等低壓直流電，若模塊損壞則無顯示。檢測步驟：
- 觀察模塊外觀：查看開關電源模塊（通常為獨立電路板，帶變壓器、整流橋、MOS 管）是否有元件燒黑、電容鼓包（電解電容頂部鼓起）、電阻燒焦等痕跡，若有則基本判定模塊損壞。
-
測量輸出電壓：用萬用表直流檔測量模塊的輸出端子（標注 “+5V”“+12V”“+24V”）與地（GND）之間的電壓：
- 若 5V 電壓為 0 或遠低于 4.8V（允許 ±5% 誤差），說明模塊未工作或核心穩壓電路損壞；
- 若某一路電壓異常（如 24V 變?yōu)?0），可能是對應支路的二極管、穩壓芯片（如 LM1117）損壞。
- 排查模塊輸入回路：開關電源模塊的輸入通常來自整流后的直流母線（約 540V DC），用萬用表測量模塊輸入端（接直流母線的端子）是否有電壓，若有電壓但模塊無輸出，則模塊內部故障（如開關管擊穿、變壓器斷路、PWM 芯片損壞）。
4. 主板及控制板檢查
若開關電源輸出正常（5V/12V/24V 均達標），但仍無顯示，需檢查核心控制部件：
- 主板與電源模塊的連接：檢查主板（CPU 板）與開關電源模塊的排線是否松動、針腳是否氧化（排線接觸不良會導致 5V 供電未傳入主板），可重新插拔排線或用酒精清潔針腳。
- 主板元件外觀：查看主板上的 CPU 芯片（如 STM32 系列）、晶振、復位電路（電容、電阻）是否有燒黑、虛焊，晶振損壞會導致 CPU 無法啟動（無時鐘信號），可用示波器測量晶振是否有 16MHz/24MHz 波形（若無則需更換晶振）。
- 顯示屏連接：部分機型的顯示屏通過排線與主板連接，若排線松動或顯示屏本身損壞（如背光驅動電路故障），也會導致 “無顯示”，可替換同型號顯示屏測試（排除顯示屏自身問題）。
5. 其他潛在故障點
- 電容老化 / 漏液：直流母線電容（大容量電解電容）若漏液或鼓包，會導致直流母線電壓異常，間接影響開關電源工作，需更換同規格電容（注意耐壓值和容量）。
- 接地問題：若變頻器接地不良（接地電阻＞4Ω），可能導致干擾或電源回路異常，需檢查接地端子（PE）是否可靠連接，接地線纜是否老化。
三、維修注意事項
- 安全防護：維修前必須斷電，且等待電容完全放電（可用萬用表測量直流母線電壓，低于 36V 方可操作），避免高壓觸電。
- 元件替換原則：保險絲、電容、開關管等元件需嚴格匹配參數（如保險絲電流、電容耐壓值），不可用大功率元件替代（可能失去保護作用）。
- 排除短路再通電：若更換保險絲后再次熔斷，需重點檢測整流模塊（用二極管檔測 PN 結）、逆變模塊（IGBT 是否擊穿），避免短路導致更大損壞。
通過以上步驟，可逐步定位 “上電無顯示” 的故障點，多數情況下為電源輸入異常、保險絲熔斷或開關電源模塊損壞，針對性修復后即可恢復正常。若涉及核心芯片（如 CPU）損壞，建議替換同型號主板（需注意程序匹配）。
