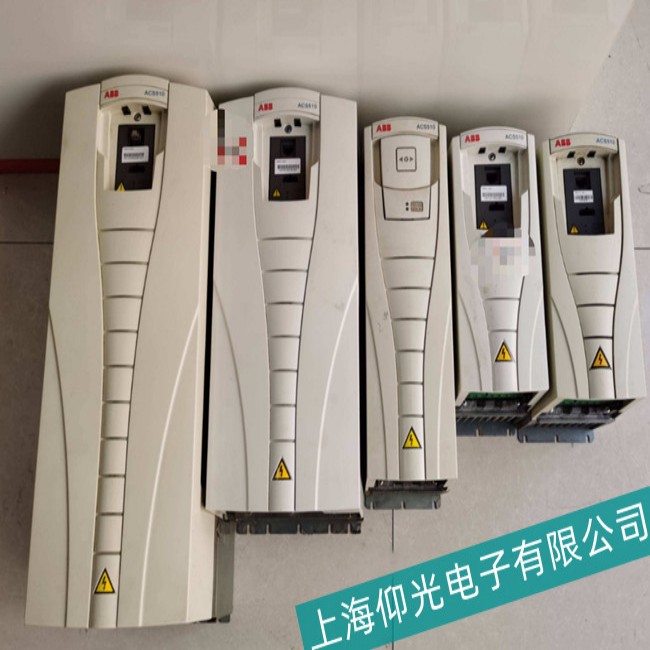

ABB 變頻器 ACS580-01-106A-4 報 “過電流”（OC）故障，通常是指變頻器輸出電流超過額定值或保護閾值，可能由外部負載、電機、電纜問題或變頻器內部電路故障引起。以下是具體故障原因、排查步驟及維修建議：
過電流故障多由外部負載異常導致，優先檢查外部設備，避免盲目拆解變頻器。
-
原因：電機拖動的機械負載（如泵、風機、傳送帶）卡住、軸承損壞，或負載突然增大（如物料堵塞），會導致電機電流驟升，觸發變頻器過流保護。
-
排查方法：
-
斷開電機與變頻器的連接（斷開輸出端子 U、V、W），手動轉動電機軸或負載機械，檢查是否有卡滯、異響（判斷機械是否卡阻）。
-
若機械正常，用萬用表測量電機額定電流（參考電機銘牌），對比變頻器額定輸出電流（ACS580-01-106A-4 額定輸出電流為 106A，適配電機功率約 55kW），確認負載是否長期超過電機額定功率（過載）。
-
解決措施：
-
修復機械卡阻（如清理堵塞、更換軸承、調整傳動機構）。
-
若負載確實過載，需評估是否需要升級電機 / 變頻器，或優化負載運行邏輯（如減少負載量）。
-
原因：電機繞組絕緣老化、受潮或損壞，導致相間短路（繞組之間短路）或對地短路（繞組與機殼短路），會使變頻器輸出電流異常增大。
-
排查方法：
-
用萬用表電阻檔測量電機繞組相間電阻（U-V、V-W、W-U），正常應三相平衡（誤差≤5%）；若某兩相電阻接近 0，說明繞組相間短路。
-
用兆歐表（搖表） 測量電機繞組對地絕緣（繞組與機殼之間），正常應≥5MΩ（低壓電機）；若絕緣電阻≤0.5MΩ，說明繞組接地短路。
-
解決措施：
-
原因：變頻器到電機的輸出電纜老化、絕緣層破損（如被擠壓、鼠咬），導致相間短路或對地短路，會使輸出電流異常增大。
-
排查方法：
-
檢查電纜外觀是否有破損、接頭是否松動或進水。
-
斷開電纜兩端（變頻器側和電機側），用萬用表測量電纜相間電阻（應無窮大）和對地電阻（應無窮大）；若電阻為 0 或接近 0，說明電纜短路。
-
解決措施：
-
更換破損的電纜，接頭重新壓接并做好絕緣處理（建議使用屏蔽電纜，減少干擾）。
參數設置錯誤可能導致 “誤報” 過流，或因控制邏輯不當引發電流異常。
-
原因：加速時間過短，電機啟動時轉速上升過快，會產生較大的啟動電流（可能超過保護閾值）；減速時間過短，可能因再生電流過大間接導致過流。
-
排查方法：
-
進入變頻器參數菜單（通過操作面板或 DriveComposer 軟件），查看參數：
-
加速時間（默認參數 99.04 或 22.01，不同版本可能有差異）；
-
減速時間（默認參數 99.05 或 22.02）。
-
若設置值遠小于負載實際需求（如 55kW 電機加速時間設為 1 秒），會導致電流沖擊過大。
-
解決措施：根據負載特性延長加速 / 減速時間（如風機、泵類負載建議加速時間 10-30 秒，具體參考負載手冊）。
-
原因：ACS580 支持矢量控制（需準確的電機參數建立數學模型），若電機參數（如額定電流、功率、轉速）設置錯誤，會導致變頻器對電流的計算和控制異常，引發過流保護。
-
排查方法：
-
進入參數 99 組（“電機辨識與控制”），查看參數 99.01（電機額定功率）、99.02（電機額定電壓）、99.03（電機額定電流）、99.04（電機額定轉速），確認是否與電機銘牌一致。
-
若使用矢量控制（參數 99.05 “控制模式” 設為 “速度矢量” 或 “轉矩控制”），需確認是否完成 “電機辨識”（參數 99.10 “電機辨識運行” 是否執行成功）。
-
解決措施：
-
按電機銘牌修正參數 99 組，重新執行 “靜態電機辨識”（無需電機轉動，安全便捷），確�？刂颇Ｐ蜏蚀_。
-
原因：若手動降低了變頻器的過流保護閾值（默認通常為額定電流的 150%-200%），可能導致正常負載電流觸發保護。
-
排查方法：查看參數 20.08（過流保護水平），默認值通常為 “100%”（對應額定電流的 150%-200%，具體參考手冊），若被改為低于實際需求的值（如 50%），會誤報過流。
-
解決措施：恢復參數 20.08 為默認值，或根據負載特性適當提高（但不超過變頻器最大承受電流）。
若外部因素排除后仍報過流，需檢查變頻器內部元件（需專業人員操作，避免觸電）。
-
原因：ACS580 通過霍爾傳感器檢測輸出電流，若傳感器損壞、信號線路虛焊或電流檢測芯片（如運算放大器）故障，會導致檢測值異常，誤報過流。
-
排查方法：
-
用示波器測量霍爾傳感器輸出信號（正常應為與電流成正比的交流電壓），若信號缺失或畸變，說明傳感器或線路故障。
-
檢查電流檢測電路的電阻、電容是否有鼓包、燒毀（肉眼觀察）。
-
解決措施：更換損壞的霍爾傳感器、修復虛焊線路，或更換電流檢測芯片。
-
原因：IGBT 是變頻器輸出功率器件，若因過壓、過流（如外部短路未及時保護）、散熱不良導致 IGBT 擊穿，會造成輸出短路，引發過流保護（嚴重時可能跳閘或燒毀保險絲）。
-
排查方法：
-
斷開變頻器電源，用萬用表二極管檔測量 IGBT 模塊的 U、V、W 極與直流母線（P、N 端）之間的正向 / 反向壓降，正常應單向導通（壓降約 0.5-0.7V），若雙向導通或斷路，說明 IGBT 損壞。
-
檢查 IGBT 驅動板是否有燒毀痕跡（如電阻燒焦、電容炸裂）。
-
解決措施：更換損壞的 IGBT 模塊（需匹配型號，如 ACS580-106A 對應 IGBT 模塊電流需≥106A），同時檢查驅動板是否損壞（若驅動板故障，需一并更換）。
-
原因：IGBT 驅動電路（驅動板）的光耦、驅動電阻、穩壓管損壞，會導致 IGBT 導通 / 關斷異常（如誤導通），引發輸出電流紊亂，報過流。
-
排查方法：
-
用萬用表測量驅動板上的光耦（輸入 / 輸出端電阻）、驅動電阻（是否斷路）、穩壓管（是否擊穿）。
-
上電后用示波器測量驅動板輸出到 IGBT 柵極的驅動電壓（正常開通時約 15V，關斷時約 - 5V），若電壓異常，說明驅動電路故障。
-
解決措施：更換損壞的驅動元件（光耦、電阻、穩壓管），或直接更換驅動板（需與原型號匹配）。
-
原因：輸入電源電壓過低（如缺相、電壓波動），會導致變頻器輸出電流增大（P=UI，電壓低時電流升高）；或直流母線濾波電容老化（容量下降），導致母線電壓紋波過大，影響 IGBT 工作，間接引發過流。
-
排查方法：
-
用萬用表測量輸入電源電壓（L1、L2、L3 之間），確認是否三相平衡（偏差≤5%），是否在額定范圍（380V±10%）。
-
測量直流母線電壓（P、N 端），正常應為 540V 左右（380V 輸入），若電壓過低或波動大，檢查整流模塊是否損壞、濾波電容是否老化（用電容表測容量，低于標稱值 20% 需更換）。
-
解決措施：修復輸入電源缺相問題，更換老化的濾波電容或損壞的整流模塊。
-
原因：變頻器主控板（CPU 板）程序異常、芯片損壞，或與驅動板、檢測電路的通訊故障，可能導致控制邏輯錯誤，誤觸發過流保護。
-
排查方法：
-
重啟變頻器，觀察是否仍報故障（排除程序偶發錯誤）。
-
檢查控制板與驅動板、檢測電路的連接線束是否松動、接觸不良。
-
解決措施：重新刷寫控制板程序（需專用工具），或更換故障控制板。
-
安全第一：維修前必須斷開變頻器輸入電源，等待 10 分鐘以上（確保直流母線放電完畢），避免觸電。
-
備件匹配：更換 IGBT、霍爾傳感器等元件時，需與原型號參數一致（如電流等級、耐壓值），否則可能再次損壞。
-
專業支持：若內部電路故障排查困難，建議聯系 ABB 授權維修中心或專業變頻器維修人員，避免因操作不當擴大故障。
通過以上步驟，可逐步定位 ACS580-01-106A-4 過電流故障的原因，優先解決外部負載和參數問題，再排查內部元件，既能提高維修效率，也能降低成本。
