做為三大危及電器設備平穩運行的故障類型（接地、短路、過載），短路故障絕對算的上是對電器設備危害最大的一種。至于其危害性，相信廣大同行都有切身體會。不過感到最頭痛的卻是該型故障的排查，特別是一些故障現象若隱若現的案例！這不最近筆者便耗時一天處置了一例該類型故障。

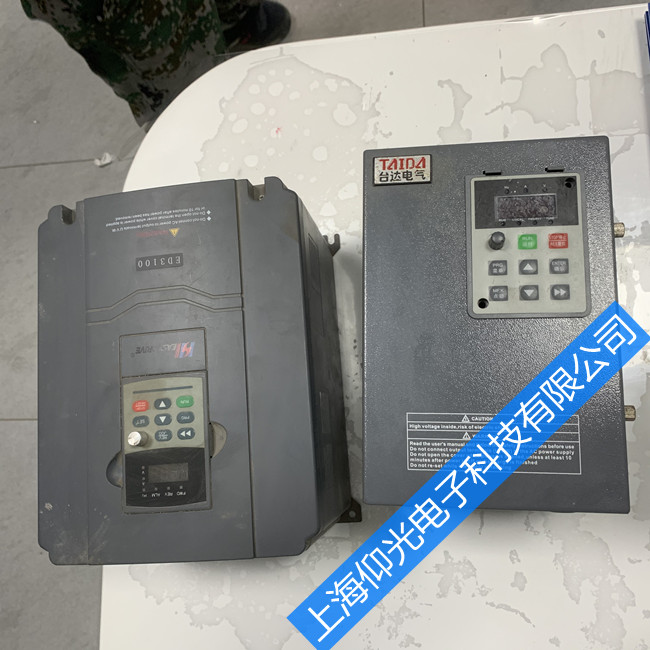

有客戶將一臺易驅某型號變頻器送至店內，說是該變頻器在運行過程中不定時發生報“OC”短路故障代碼，但往往能通過按下“REST”復位鍵消除并繼續使用，個別情況下還需斷電延時再上電方能排除故障。針對客戶所述故障現象，首先排除了功率逆變模塊IGBT損壞的可能性，并在相應的測量后，又排除了IGBT短路故障檢測電路損壞的嫌疑，這是因為上述兩方面如果出現問題的話，多會引發實實在在的短路故障，輕則上電便報短路故障代碼（不易復位消除），重則直接炸機損壞！如此一來，引發該故障的誘因則集中在：主控板電路；電流采樣和運算比較電路，以及現場電磁干擾等三大方面了。
本著由內而外的檢修思路，決定先徹查變頻器內部電路，再視結果實地維修排查。根據維修該品牌變頻器的經驗，決定先從主控板入手檢測。該型變頻器的主控板核心器件（CPU）為S87C196MH，經過測量供電電壓（+5V）的穩定性和純凈度，以及與其關聯的輸出動作電路均未見異常，因此大致可排除故障系主控板所引發的可能性。
那么引發故障的內在原因僅剩電流采樣以及運算比較電路了，該變頻器采用三只四線式霍爾電流互感器進行負荷側電流采樣工作，將電流值轉換為電壓（DC）信號后送至后級以LM258、LM239為主的運放、比較電路。在接入一臺功率為變頻器容量2/3的電動機后，通電開啟變頻器。
在通電檢測過程中（在該過程中變頻器確如客戶所講不定時出現過兩次故障），通過顯示屏調看變頻器所檢測電流值，并將其同鉗形電流表所測值對比，卻發現兩數值差別較小（在0.3A左右），這分明表示該電路的嫌疑也大致可以排除！正當筆者為此聯系客戶，溝通現場測試事宜過程中，變頻器面板顯示的電流值卻猛地出現了±6A左右的波動，看來引發故障的元兇在該電路當中潛伏的很深呀！抓住這一現象出現的時機，用萬用表DCV檔，快速測試三只電流互感器輸出的電壓值，一對比赫然發現變頻器輸出端W相電流互感器輸出電壓值有1V左右的波動！鑒于這種現象，推測這起讓我耗時一天幾經周折的故障，系該電流互感器內部霍爾元件性能指標劣化所致（使用時間兩年，所以不至于性能老化）！在將該互感器代換后，此例若隱若現的短路故障得以徹底排除！
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
