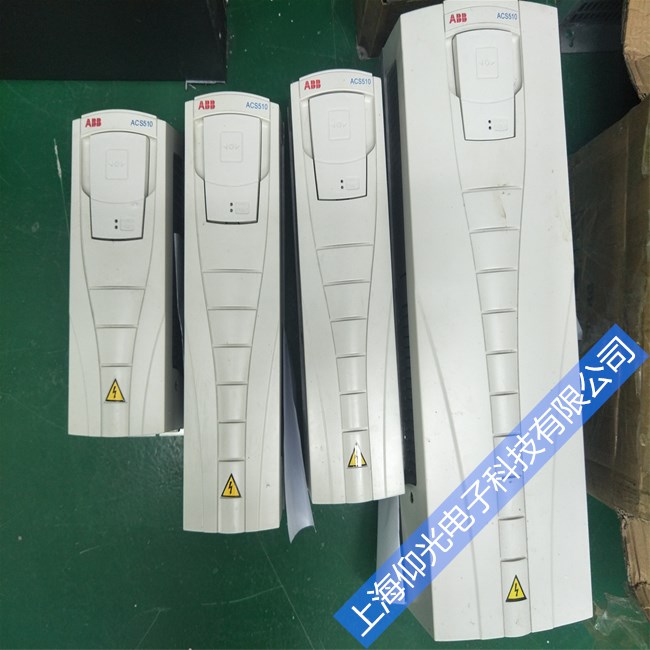

ABB變頻器報SCF故障代碼表示電動機短路故障。
SCF故障代碼根據短路程度的不同，可顯示為SCF1、SCF2或SCF3。
SCF1表示電動機短路，這通常發生在變頻器輸出相間或輸出對地發生短路時。硬件會檢測此故障并快速響應，觸發故障的電流閾值通常在變頻器3-4倍的額定電流之間。
SCF2表示有阻抗短路，這是由于變頻器輸出相間或輸出相對地發生阻抗短路。變頻器會使用軟件在幾毫秒內檢測此故障。
SCF3表示接地短路，當電動機起動或運行時，變頻器會檢測輸出與地是否發生短路，如果檢測到輸出對地有大的漏電流，就會報此故障。
故障的原因：:SCF1:當變頻器輸出相間或輸出對地發生短路,用硬件檢測此故障并快速響應(幾個微秒),觸發故障的電流閾值在變頻器3~4倍的額定電流之間。
SCF2:變頻器因?yàn)樽冾l器輸出相間或輸出相對地發生阻抗短路,使用軟件檢測此故障,時間幾個毫秒,變頻器輸出接地可能的原因有:電動機本身的短路;過長的電動機電纜,如果有多個電動機并聯,電動機與變頻器之間的電纜長度超過80米,而未使用電動機電抗器或變頻器輸出側的正弦波濾波器來降低接地漏電流。
產生故障的原因:電動機或變頻器到電動機的電纜絕緣問題;電流互感器故障;電源板包括|GBT功率部分故障;控制板故障。SCF3:當電動機起動或運行時,檢測變頻器輸出與地發生短路,變頻器檢測到輸出對地有大的漏電流。
解決SCF故障的方法通常包括：
1.檢查變頻器和電機之間的電纜絕緣情況。
2.檢查電機絕緣是否良好。
3.如果電機與變頻器之間的電纜過長，應在變頻器輸出側使用電機電抗器或正弦波濾波器，以減少對地泄漏電流。
4.降低逆變器的開關頻率。
5.檢查GBT的功率部分是否正常。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
