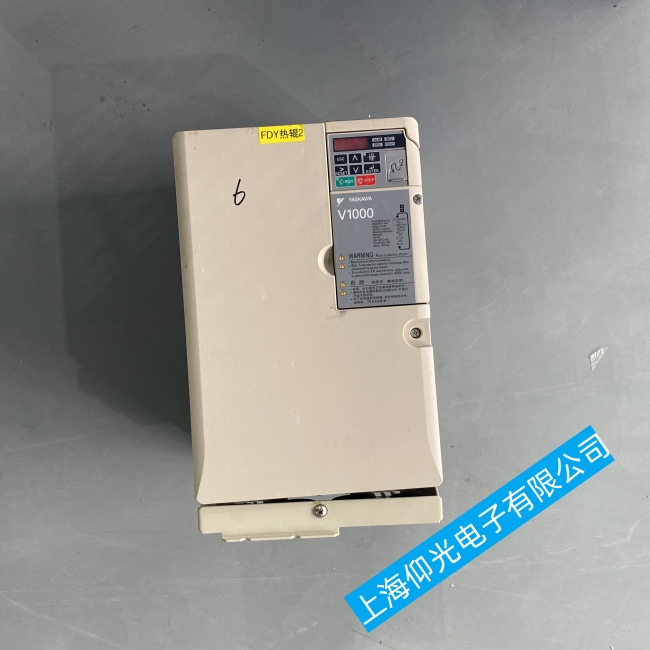

浙江制造業安川變頻器常見故障維修檢測分析
1、開關電源損壞
開關電源損壞是許多變頻器最常見故障，一般是開關電源負載發生短路引起的，眾多變頻器開關電源線路設計中，安川變頻器是比較成功的。616G3采用了兩級開關電源，有點類似于富士G5,先由第一級開關電源將直流母線側500多伏直流電壓轉變成300多伏直流電壓。然后再高頻脈沖變壓器次級線圈輸出5V、12V、24V等較低電壓供變頻器控制板，驅動電路，檢測電路等做電源使用。第二級開關電源設計上安川變頻器使用了一個叫做TL431可控穩壓器件來調整開關管占空比，達到穩定輸出電壓目。前幾期我們談到LG變頻器也使用了類似控制方式。用作開關管QM5HL-24以及TL431都是較容易損壞器件。此外當我們使用中如若聽到刺耳尖叫聲，這是由脈沖變壓器發出，很有可能開關電源輸出側有短路現象。我們可以從輸出側查找故障。此外當發生無顯示，控制端子無電壓，DC12V，24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
2、SC故障
SC故障是安川變頻器較常見故障。IGBT模塊損壞，這是引起SC故障報警原因之一。此外驅動電路損壞也容易導致SC故障報警。安川驅動電路設計上，上橋使用了驅動光耦PC923，這是專用于驅動IGBT模塊帶有放大電路一款光耦，安川下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路光耦。此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞原因有多種，首先是外部負載發生故障而導致IGBT模塊損壞如負載發生短路，堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞,導致SC故障報警。
3、OH—過熱
過熱是平時會碰到一個故障。當遇到這種情況時，首先考慮散熱風扇是否運轉，觀察機器外部就會看到風扇是否運轉，此外30kW以上機器機器內部也帶有一個散熱風扇，此風扇損壞也會導致OH報警。
4、UV—欠壓故障
當出現欠壓故障時，首先應該檢測輸入電源是否缺相，輸入電源沒有問題那我們就要檢測整流回路是否有問題，都沒有問題，那就要看直流檢測電路上是否有問題了。200V級機器當直流母線電壓低于190VDC，UV報警就要出現了400V級機器，當直流電壓低于380VDC則故障報警出現。主要檢測降壓電阻是否斷路。
5、GF—接故障
接故障也是平時會碰到故障，排除電機接存問題原因外，最可能發生故障部分就是霍爾傳感器了，霍爾傳感器受溫度，濕度等環境因數影響，工作點很容易發生飄移，導致GF報警。
