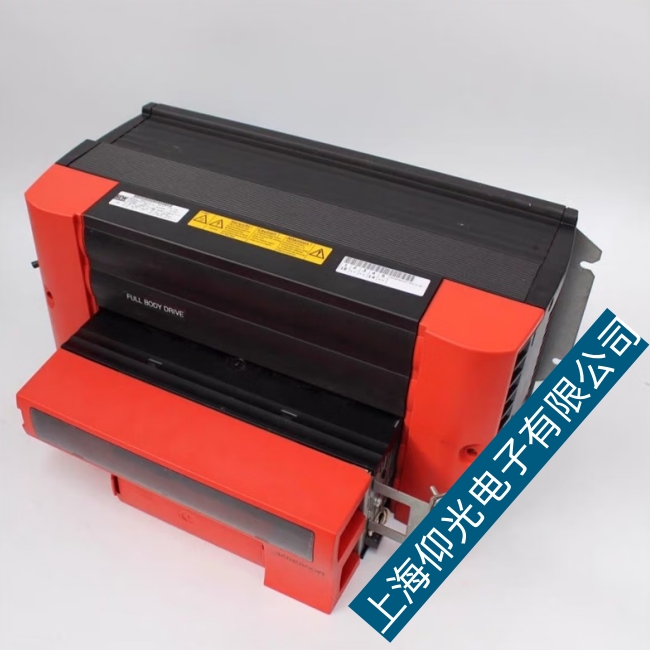

河北石家莊sew變頻器故障IGBT模塊導熱不良原因分析及維修方案
IGBT模塊導熱不良：SEW變頻器在運行中突然發出爆破聲，外置保險絲毀壞。拆機見到SEW變頻器的模塊毀壞。嘗試了相關板子，才發現是觸發線毀壞，別的板子檢測正常的。拆下來變頻板時，見到電源板和電流檢測板上有許多油污和灰塵。打開SEW變頻器的散熱風扇，見到散熱器上也全是油污和雜物，完全堵住了SEW變頻器的導熱入口。得出結論，SEW變頻器模塊因?qū)岵涣级鴵p壞。
IGBT模塊導熱不良維護流程：首先將SEW變頻器完全拆卸，拆下來導熱通道的散熱器，用標準氣壓氣體清理散熱器，清理SEW變頻器內部結構結構件和零件。安裝模塊時，依照模塊要求先后安裝。扭距適中。恢復觸發線并先后安裝其他設備。安裝結束后開展靜態測試。靜態測試結果優良后，開展上電評估和負載測試。通過負載測試，圓滿完成恢復。
IGBT模塊簡單測量法：SEW變頻器導出電壓不平衡的特點是電機抖動，轉速不穩定。通常情況下，沒有經驗很難確認哪個驅動器有問題。然后，可以啟動SEW變頻器，并使用萬用表直流電壓檔測量電壓值，這時這電壓會不一樣，那么路高，這條路有什么問題。針對模塊，我們?cè)敿?xì)介紹最簡單的測量法。將數字萬用表調到二極管測試檔，測試模塊之間及其柵極間的正負極。二極管特點用于分辨模塊是不是完好無損。假如說明模塊性能變差，則須拆換。萬用表顯示值為正無窮大。各相的正反向特點應相同。假如差異說明模塊性能變差，則須拆換。
SEW變頻器維修總結：不同型號，不同使用環境的多臺SEW變頻器進行綜合維護。得出的結論是，SEW變頻器的模塊毀壞主要原因是惡劣的環境，導致門驅動卡上的電子元件毀壞和SEW變頻器的導熱。入口阻塞。最易受攻擊的器件是齊納二極管和光耦合器。檢查驅動電路是不是有什么問題。斷電時非常各觸發端子的電阻。上電檢測觸發器處的電壓波形。然而，有些SEW變頻器不加載到模塊中便無法正常運行
變頻器維修流程：
第1步：根據客戶的故障描述，評估該伺服器的可修復性。
第2步：客戶寄/送到我司，登記入庫，等待檢測。
第3步：工程師檢測故障點，出具檢測報告書，確定維修價格及維修周期。
第4步：維修報價，等待客戶確認。同意則進行維修，不同意則原機返回。
第5步：維修ok,帶電機測試?yán)匣?/span>
第6步：試機成功登記出庫。
第7步：客戶付款。
第8步：交付客戶使用。
第9步：貼心的跟蹤服務。
