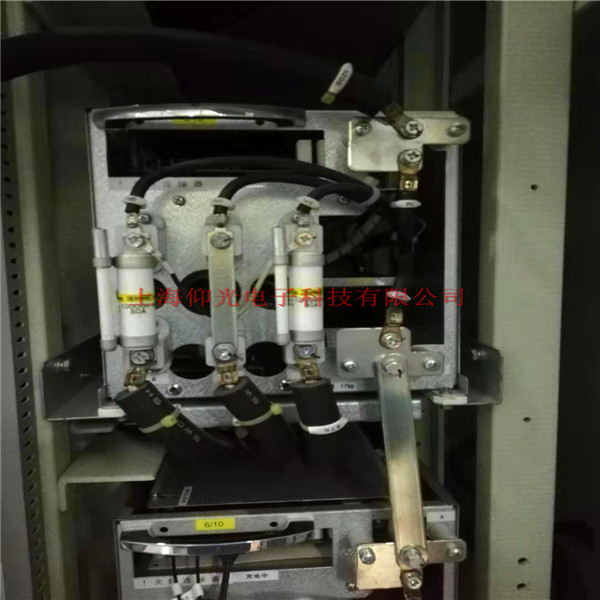

變頻器上電跳閘現場維修找上海仰光，施耐德變頻器報LCF故障維修，ATV71施耐德變頻器上電報LCF CONTACTEURLIGNE ，經工程師排查原因即使[MainsV.timeout](LCt)已經結束，變頻器仍然不能接通，最終總結快速解決方法是：a.檢查接觸器及其連線情況
b.檢查是否超時 c.檢查主電源/接觸器/變頻器的連接情況 上海仰光電子科技有限公司，你身邊的工控維修專家！以下是上海仰光電子科技有限公司工程師整合的施耐德變頻器部分故障代碼和處理方法：LCF CONTACTEURLIGNE
·即使[MainsV.timeout](LCt)已經結束，變頻器仍然不能接通
·檢查接觸器及其連線情況
·檢查是否超時
·檢查主電源/接觸器/變頻器的連接情況
LFF2 [4-20mA信號損失AI2] [4-20mA信號損失AI3] [4-20mA信號損失AI4]
·模擬輸入AI2、AI3或AI4上沒有 4-20mA給定值
·檢查模擬輸入的連接情況
故障代碼 故障現象/類型 故障原因 解決對策
LFF3 [4-20mA信號損失AI2] [4-20mA信號損失AI3] [4-20mA信號損失AI4]
·模擬輸入AI2、AI3或AI4上沒有 4-21mA給定值
·檢查模擬輸入的連接情況
LFF4 [4-20mA信號損失AI2] [4-20mA信號損失AI3] [4-20mA信號損失AI4]
·模擬輸入AI2、AI3或AI4上沒有 4-22mA給定值
·檢查模擬輸入的連接情況
ObF 制動過速
·制動過猛或驅動載荷
·增大減速時間
·如有必要，安裝一個制動電阻器
·激活第126頁的[減速時間自適應](brA)功能，如果此功能與應用相協調
OHF 變頻器過熱
·變頻器溫度太高
·檢查電機負載、變頻器的通風情況及周圍溫度
在重起動前應等變頻器冷卻下來
OLF 電機過熱
·由于電機電流太大而觸發的故障
·檢查電機熱 保 護 的設置，檢查電機負載
在重起動前應等變頻器冷卻下來
OPF1 電機缺1相
·變頻器的輸出缺一相
·檢查變頻器與電機的連接情況
OPF2 電機缺3相
·沒有連接電機或電機功率太低
·輸出接觸器打開
·電機電流瞬時不穩定
·檢查變頻器與電機的連接情況
·如果使用輸出接觸器，第200頁的參數[輸出缺相設置](OPL)=[輸出切除](OAC)
·在低功率電機上測試或無電機測試：在出廠設置模式下，電機缺相檢測被激活，[輸出缺相設置](OPL)=[Yes](YES)
如要在測試中或維護環境下檢查變頻器，不必使用額定值與變頻器相同的電機(特別對于大功率變頻器)，使電機缺相檢測功能無效，[輸出缺相設置](OPL)=[未設置](nO)
·檢查并優化下列參數：第69頁的[IR定子壓降償](UFr)，第64頁的[電機額定電壓](UnS
OSF 輸入過電壓
·主電壓太高
·主電源失常
·檢查主電壓
OtF1 PTC1過熱
·發現電機1上的PTC探頭過熱
·檢查電機負載及尺寸
·檢查電機通風情況
·在重起動前等待電機冷卻下來
·檢查PTC探頭的類型及狀態
OtF2 PTC2過熱
·發現電機2上的PTC探頭過熱
OtFL SURCHAUFFEPTC3
·發現電機3上的PTC探頭過熱
PHF 輸入缺相
·變頻器供電不正確或保險絲熔斷
·缺一相
·在單相線電源上使用3相ATV71
·負載部平衡
此 保 護 僅對帶載變頻器起效
·檢查電源連接情況及保險絲
·復位
·使用3相主電源
·通過設置[輸入缺相](IPL)=[未設置](nO)使故障無效
(第201頁)
PtF1 PTC1故障
·電機1上的探頭打開或短路
·檢查PTC探頭以及探頭與電機/變頻器的連線情況
PtF2 PTC2故障
·電機2上的探頭打開或短路
PtFL DEFAUTPTC3
·電機3上的探頭打開或短路
SCF4 IGBTSHORTCIRCUIT
·功率元件出現故障
·通過[1.10診斷]菜單執行診斷測試
·檢查/修理變頻器
SCF5 電機短路
·變頻器輸出短路
·檢查變頻器與電機之間的電纜連接情況以及電機的絕緣情況
·通過[1.10診斷]菜單執行診斷測試
·檢查/修理變頻器
SLF1 MODBUS通信
·在Modbus總線上出現通信中斷
·檢查通信總線
·檢查是否超時
·參考Modbus用戶手冊
SLF2 POWERSUITE通信
·PowerSuite出現通信故障
·檢查PowerSuite的電纜連接情況
·檢查是否超時
SLF3 控制面板通信
·圖形顯示終端出現通信故障
·檢查端子連接情況
·檢查是否超時
故障代碼 故障現象/類型 故障原因 解決對策
SrF 轉矩管理超時
·所達轉矩超時控制功能
·檢查功能的設置
·檢查機構的狀態
SSF 轉矩/電流限幅
·切換至轉矩限幅
·檢查是否出現機械問題
·檢查第170頁上的[激活A(yù)轉矩限幅功能](tLA-)的參數以及第208頁上的[轉矩/電流限幅檢測](tId)故障的參數
tJF IGBT過熱
·變頻器過熱
·檢查負載/電機/變頻器的大小
·減小轉換頻率
·在重起動前等待電機冷卻下來
CFF 錯誤的設置
·電流設置不一致(由于更換卡而發生錯誤）
·檢查卡
·返回出廠設置或找回備份設置(如果有效)，見第220頁
CFI 無效設置
·無效設置
通過總線或通信網絡加載的設置不一致
·檢查先前加載的設置
·加載
USF 欠壓
·主電源電壓太低
·瞬時電壓下降
·預充電電阻器損壞
·檢查電壓及電壓參數
·更換預充電電阻器
·檢查/修理變頻器
