ups不間斷電源常見故障分析:
一、停電時，逆變不工作
分析與維修:根據故障現象分析得知，該故障是因蓄電池電壓太低引起。打開機蓋，將其取出充電，故障排除。用一段時間后故障依舊，故懷疑充電回路有故障。用萬用表電壓檔檢測充電回路中的三端可調穩壓塊LM317，其輸入電壓正常，但輸出端電壓僅為14.3v，重新調整均無反應。故判斷LM317損壞。更換之，重新啟動，拆掉蓄電池，將充電電壓調至27v時，故障隨即排除。
二、逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞的原因是電流過大，而引起電流過大的原因有
1、過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用;
2、脈寬調制(PWM)組件故障，輸出的兩路互補波形不對稱，一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞;
3、功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通不平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。
三、市電供電正常時，工作正常;當切斷市電時，無220v電壓輸出且伴有長鳴報警聲
分析與維修:根據故障現象，仔細檢查蓄電池電壓為26v，正常;兩只逆變器大功率輸出管和相應的驅動器也正常。估計為蓄電池電壓檢測電路有問題。正常情況下，第⑥腳電壓為參考電壓，維持在1.2v左右;當蓄電池為正常值26v時，計算可知:⑦腳電壓約為1.4v，因此①腳電壓為12v高電平。現將UPS置于無市電工作狀態下，測量IC1的腳①、⑥、⑦，其電壓值分別為0v、1.2v、0v，據此可知第⑦腳電壓偏低。由此推斷R3、R4分壓有問題。分別測量R3、R4的阻值，發現R3已經斷路，更換之，故障排除。
四、UPS開機后，面板上無任何顯示，UPS不工作
故障分析：從故障現象判斷，其故障在市電輸入、蓄電池及市電檢測部分及蓄電池電壓檢測回路：
1、檢查市電輸入保險絲是否燒毀;
2、若市電輸入保險絲完好，檢查蓄電池保險是否燒毀，因為某些UPS當自檢不到蓄電池電壓時，會將UPS的所有輸出及顯示關閉;
3、若蓄電池保險完好，檢查市電檢測電路工作是否正常，若市電檢測電路工作不正常且UPS不具備無市電啟動功能時，UPS同樣會關閉所有輸出及顯示。
4、若市檢測電路工作正常，再檢查蓄電池電壓檢測電路是否正常。
五、市電供電正常時，開機，逆變器工作指示燈閃爍，蜂鳴器間斷鳴叫
ups不間斷電源維修

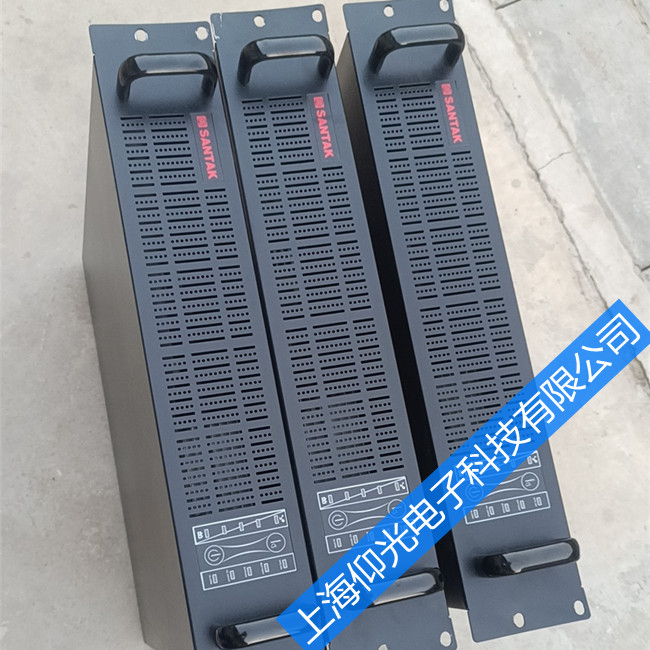

分析與維修:我們知道，山特SANTAK UPS 500VA不間斷電源是由市電供電還是逆變器供電，取決于IC5的兩個與非門組件組成的RS觸發器。在市電供電時，RS觸發器VH=“1”，VG=“0”，復位端R(VF)為高電平，置位端S(VN)為正向脈沖信號VN，測得VH為低電平，VG為高電平，再測量復位端R(VF)為低電平，均錯;置位端S(VN)為一串正向脈沖，正確;IC3第⑧腳為高電平，正確。測市電檢測電壓V1為0v，即沒有市電檢測電壓，測變壓器T2的副邊繞組已斷路。更換變壓器T2，工作正常。
六、一臺后備UPS有市電時工作正常，無市電時逆變器有輸出，但輸出電壓偏低，同時變壓器發出較大的噪音
故障分析：逆變器有輸出說明末級驅動電路基本正常，變壓器有噪音說明推挽電路的兩臂工作不對稱，檢測步驟如下：
1、檢查功率是否正常;
2、若功率正常，再檢查脈寬輸出電路輸出信號是否正常;
3、若脈寬輸出電路輸出正常，再檢查驅動電路的輸出是否正常。
七、在市電供電正常時開啟UPS，逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，UPS只能工作在逆變狀態，不能轉換到市電工作狀態
故障分析：不能進行逆變供電向市電供電轉換，說明逆變供電向市電供電轉換部分出現了故障，要重點檢測：
1、市電輸入保險絲是否損壞;
2、若市電輸入保險絲完好，檢查市電整流濾波電路輸出是否正常;
3、若市電整流濾波電路輸出正常，檢查市電檢測電路是否正常;
4、若市電檢測電路正常，再檢查逆變供電向市電供電轉換控制輸出是否正常。
八、后備式UPS當負載接近滿載時，市電供電正常，而蓄電池供電時蓄電池保險絲熔斷
故障分析：蓄電池保險絲熔斷，說明蓄電池供電流過大，檢測步驟如下：
1、逆變器是否擊穿;
2、蓄電池電壓是否過低;
3、若蓄電池電壓過低，再檢測蓄電池充電電路是否正常;
4、若蓄電池充電電路正常，再檢測蓄電池電壓檢測電路工作是否正常。
九、 UPS只能由市電供電而不能轉為逆變供電
故障分析：不能進行市電向逆變供電轉換，說明市電向逆變供電轉換部分出現故障，要重點檢測：
1、蓄電池電壓是否過低，蓄電池保險絲是否完好;
2、若蓄電池部分正常，檢查蓄電池電壓檢測電路是否正常;
3、若蓄電池電壓檢測電路正常，再檢查市電向逆變供電轉換控制輸出是否正常。
十、 市電穩壓的檢測
市電電壓的高低取決于繼電器S3～S8的吸合狀態。先用萬用表逐一檢測，發現繼電器S3的線圈已燒斷，故S3不吸合，使得220V市電電壓完全加在T3的第3、4根抽頭間，從而導致輸出電壓偏高。更換T3，開機運行，故障排除。
十一、 高壓保護電路的檢測
逐一仔細查看高壓保護電路的每一元器件，均無故障。適當調整電位器RP8，當下調至某一數值(減少)時，高壓保護電路突然正常起動。由此可知，電源高壓保護電路的電壓偏高，須重新調整。將電源的輸入端接在交流調壓器上，輸出端接在電壓表上。然后將調壓器的電壓值慢慢地從175v升至250v，并記錄下此過程中輸出電壓最大值是230v。當輸出電壓是235v時，沿逆時針方向緩慢調整電位器RP8，直至高壓保護電路剛一啟動即可。注意，當高壓保護電路出現故障，輸出電壓為220v±5%時，是無法僅憑肉眼觀察到的。因此在使用時要定期檢查高壓保護電路是否正常。
十二、在接入市電的情況下，每次打開UPS，便聽到繼電器反復的動作聲，UPS面板電池電壓過低指示燈長亮且蜂鳴器長鳴
根據上述故障現象可以判斷：該故障是由蓄電池電壓過低，從而導致UPS啟動不成功而造成的。拆下蓄電池，先進行均衡充電(所有蓄電池并聯進行充電)，若仍不成功，則只有更換蓄電池。
十三、市電工作時，電源變壓器噪聲大
分析與維修:根據故障現象可知，當變壓器的負載過重，或工作狀態處于不平衡、不穩定時，就有可能發出異常的噪音。而我們知道，當與變壓器相連的電路中有元器件損壞，或者有些連線接觸不良，就有可能使負載過重。檢查變壓器的次級并未發現碰線短路、匝間短路、元器件損壞故障。用酒精棉球輕輕擦洗干凈，再將各連接插頭、插座拔掉，重新插好后，變壓器的噪聲消失，UPS電源工作正常。推測故障原因可能是電路板灰塵太多，某個連接插頭不良引起變壓器負載過重所致。
十四、蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去
故障分析：從現象判斷為蓄電池或充電電路故障，可按以下步驟檢查：
1、檢查充電電路輸入輸出電壓是否正常;
2、若充電電路輸入正常，輸出不正常，斷開蓄電池再測，若仍不正常則為充電電路故障;
3、若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。
十五、當市電中斷時，逆變器不工作，紅色指示燈長亮
分析與維修:根據故障現象可知，該故障是因電池電壓太低引起。打開機蓋，測得電池兩端電壓只有16.8v，加上市電后，電池兩端電壓不變，說明故障發生在充電電路上。 用萬用表測得C21兩端直流電壓正常，說明故障發生在濾波電路之后。當測量MG317T輸出腳時，發現輸出電壓只有110v，查輸出負載均正常，調整VR3輸出電壓不變化，此時說明U8已損壞。用同型號的MG317T更換U8，斷開電池，調整VR3，使得U8輸出電壓穩定在28v左右。開機試運行，故障排除。
ups不間斷電源維修
十六、有市電時UPS輸出正常，而無市電時蜂鳴器長鳴，無輸出
故障分析：從現象判斷為蓄電池和逆變器部分故障，可按以下程序檢查：
1、檢查蓄電池電壓，看蓄電池是否充電不足，若蓄電池充電不足，則要檢查是蓄電池本身的故障還是充電電路故障。
2、若蓄電池工作電壓正常，檢查逆變器驅動電路工作是否正常，若驅動電路輸出正常，說明逆變器損壞。
3、若逆變器驅動電路工作不正常，則檢查波形產生電路有無PWM控制信號輸出，若有控制信號輸出，說明故障在逆變器驅動電路。
4、若波形產生電路無PWM控制信號輸出，則檢查其輸出是否因保護電路工作而封鎖，若有則查明保護原因;
5、若保護電路沒有工作且工作電壓正常，而波形產生電路無PWM波形輸出則說明波形產生電路損壞。上述排故順序也可倒過來進行，有時能更快發現故障。
十七、當市電中斷時，逆變器不工作，蜂鳴器長鳴
分析與維修:根據故障現象，蜂鳴器長鳴，說明該穩壓電源的轉換控制電路正常，逆變器不逆變是因保護電路動作所致。用萬用表檢測電池電壓正常，說明故障出在逆變回路電路。該機逆變回路由脈寬調制器U1(SG3524)、取樣變壓器T2、推動管Q5與Q6、逆變器Q17與Q18等組成。首先測量脈寬調制器U1(SG3524)的⑩腳，看是否被鎖定(鎖定時為高電平)，接著測量逆變管Q17、Q18靜態工作時對地的阻值。正常時依數據可知:當黑筆接地時，Q17、Q18的e、b、c對地阻值分別為3.2kΩ、3.8kΩ、0kΩ;當紅筆接地時，此阻值分別為5.6kΩ、6.5kΩ、0Ω。用萬用表測量Q17、Q18的e、b、c對地阻值均只有100Ω。此時發現逆變管Q17與Q18、推動管Q5與Q6均已燒壞。更換之，故障排除。
