鮑米勒驅動器主板故障維修中心：上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、參數錯誤、有顯示無輸出、模塊損壞等，價格優惠，維修率高，Baumuller鮑米勒伺服器維修，Baumuller鮑米勒驅動器維修，鮑米勒放大器維修，Baumuller鮑米勒電源維修，Baumuller鮑米勒變頻器維修
鮑米勒維修的系列包括：
BUM60、BUM61、BUM62、BUM63、BUM64、BKH63、BUS621、BUS622、BUS623、BUS624、BUG622、BUG623、BUM616、BUM617、BUM618、BUM619、BU***、BUG2、BUG20、BUS3、BUS2、BUS20、BUS6V等

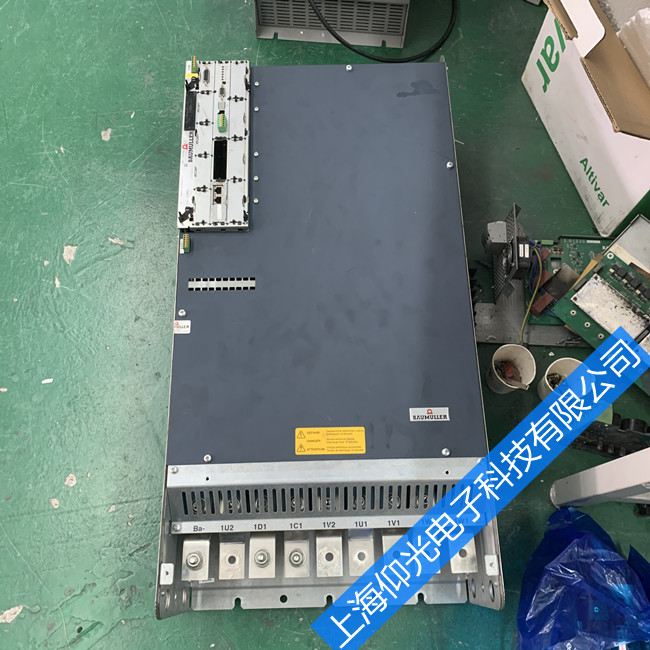

上海包米勒伺服驅動器報警維修-全系列手冊咨詢
下面提供參考的只是部分Baumueller(包米勒)伺服電機、控制器（驅動器、放大器）、運動控制器的維修實例：
Baumueller(包米勒)伺服馬達維修
故障現象：
開機時顯示F0301，編碼器過速。
更換伺服電機DSG71，發現故障依舊。
維修方法：
檢查發現是V-Controller主控板上電路故障，更換受損的IC后故障即消失，正常測試8小時后交付客戶。
包米勒bmaxx3000維修：
故障現象：
伺服系統上電后，數碼管閃了一下后就沒有反應了，偶爾可以正常開機，V-Controller上顯示“1”。
維修方法：
經檢查，發現控制電源的整流部分有打火現象，找到虛焊點處理后故障排除。
包米勒DSC 45-100、DA 100-280電機維修：
常見故障現象：
電機斷軸
磁片破碎
定子接地
維修方法：
重新定做一根新軸，然后用專用設備裝配、重做轉子。
更換受損的磁片。
重新繞制定子線圈。
包米勒bmaXX1000維修：
ꄴ上一個： 德國BAUMULLER包米勒伺服驅動器故障報警維修
ꄲ下一個： 德國包米勒Baumuller bm4400驅動器故障報警一覽表
注：1.以下適合鮑米勒Baumuller bm4400、bm4600、bm4700系列驅動器。
2.以下是郡控工程師根據原說明書自己翻譯，有的信息可能略有差異。
P0201
處理器錯誤：
0=無故障
1=看門狗錯誤 重啟
2=意外中斷錯誤 重啟
3=nmi總線錯誤
4—15=廠家保留
P0202
操作系統出錯：
16=啟動時出錯
17=軟件錯誤
18=時間設定故障
19=時隙時間錯誤
20= 1=無法存儲記憶
21 =無效的錯誤代碼
22 =無效的警告代碼
23 =錯誤的FPGA版本
24 =雙位置控制器：寫入目標參數時出錯
25 =校驗和錯誤閃存系統數據IS
26 =不支持功率單元
27-31 =保留
P0203
通訊故障：
32 =超時協議
33 =協議結構
34 =錯誤的模塊類型
35 =電報中的數據太多
36 =電報中的數據不足
37 =操作數無效
38 =無效的內存類型
39 =無效的操作數地址
40 =小于最小值ad的值
41=值大于最大值
42 =參數被寫保護
43 =此操作狀態下的參數不可寫
44 =參數值無效
45 =通信錯誤WinBASS控制器
46-47 =保留
P0204
功能或選件模塊出錯：
48 =功能模塊A中的錯誤
49 =功能模塊B出錯
50 =功能模塊C中的錯誤
51 =功能模塊D中的錯誤
52 =功能模塊E中的錯誤
53 =選件模塊G出錯
54 =選件模塊H出錯
55 =選件模塊J中的錯誤
56 =選件模塊K出錯
57 =選件模塊L出錯
58 =選項模塊M中的錯誤
59 =等待從站的RST信號時超時
60 = SPI傳輸模塊f控制器中的CRC錯誤
61 = SPI傳輸控制器模塊中的CRC錯誤
62-63 =保留
P0205
電源輸入故障：
64 =主電源故障
65 =相故障
66 =主電源欠壓
67 =主電源過壓
68 =欠壓24V
69-78 =保留
79 = 保留
P0206
功率單元故障
80 = HIPER-FACE規范后的通信錯誤
81 =散熱片溫度
82 = U DC鏈路過壓
83=過電流
84 =接地電流
85 =設備內部溫度過高
86 =斷線溫度傳感器
87 =安全繼電器關閉（或缺陷）
88 =橋接器短路
89 =功率單元未準備好運行
90 =階段失敗
91電源故障恢復主電源
92 =主電源欠壓
93 =主電源過壓
94 =欠壓U DC鏈路
95 = 保留
P0207
馬達故障：
96 =短路溫度傳感器（Tm <= -30°C）
97 =溫度傳感器 - 未連接電機（Tm> + 300°C）
98 =電機溫度過高
99 =錯誤I2t> 100％
100 =功率單元最大電流>電機最大電流101保留
102=集體錯誤發現缺口位置
103-111=保留
P0208
編碼器1故障：
112=通信錯誤（HIPERFACE規范）
113=保留
114=覆蓋編碼器位置信息時出錯
115=斷線編碼器1
116=超速編碼器1
117 =超出幅度限制
118 =編碼器類型未知
119 =電機數據的數據字段無效
120 =電機數據不正確
121 =保存電機數據的錯誤
122 =電機數據寫保護。（對BM電機無效）
123 =場角誤差
124 =沒有溫度測量的編碼器
125 =編碼器電子版中的存儲容量太小
126-127=保留
P0209
編碼器2故障 ：
128 =通信錯誤（HIPERFACE規范）
129保留
130 =覆蓋編碼器位置信息時出錯
131 =斷線編碼器2
132 =超速編碼器2
133 =超出幅度限制
134 =編碼器類型未知
135 =電機數據的無效數據字段
136 =電機數據不正確
137 =保存電機數據的錯誤
138 =電機數據寫保護。（對BM電機無效）139=Field angle error
140 =沒有溫度測量的編碼器
142-143保留
P210
編碼器管理器故障：
144 =編碼器1未知的絕對位置
145 =編碼器2未知的絕對位置
146 =缺少編碼器模塊1
147 =缺少編碼器模塊2
148 =缺少測量值存儲的編碼器模塊
149 =在解析器中沒有測量值存儲可能
150 =觸發不可能，因為沒有增量編碼器
151 =缺少數字I / O模塊
152 =增量編碼器仿真模塊是必需的并且缺失
153 =編碼器模塊1是增量編碼器仿真和輸出所必需的
154 =編碼器模塊2是增量編碼器仿真和輸出所必需的
155 = 增量編碼器仿真模塊的初始化錯誤
156 =增量編碼器仿真模塊（HW）發出錯誤信號
157 =錯誤增量編碼器仿真模塊
158 = SSI編碼器仿真模塊正在丟失
159 =設定值源編碼器1或2出錯
P211
驅動管理程序故障：
160 =超時通信
161 = BACI通信選項模塊的超時
162 =超時循環通信
163 =超時所需數據
164 =現場總線錯誤
165 =控制器與外部信號不同步
166 =制動控制錯誤
167 =啟動驅動器時沒有松開抱閘
168 =停止驅動時沒有關閉抱閘
169 =保持制動狀態錯誤（循環監控）170 =保持制動襯片錯誤
171 =初始化抱閘錯誤
172 =抱閘錯誤：保持轉矩不準
173-175=保留
P212
數據記錄管理故障：
176 = EEPROM復制錯誤
177 =寫入超時EEPROM
178 =校驗和錯誤EEPROM
179 =沒有啟動數據集
180 =不兼容的軟件
181 =沒有數據集
182 = PSI模塊的校驗和錯誤
183 = PSI已重置請保存所有數據記錄
184 = PSI數據無效
185 =自動調整表無效
186 = A / D校正表無效
187 = EEPROM復位
188-191=保留
P213
位置控制器故障：
192=位置動態偏差
193=位置靜態偏差
194=編碼器1用于位置控制，但處于非活動狀態。如果故障定位位于其中一個非活動數據線中，也會顯示此錯誤
195=編碼器2用于位置控制，但處于非活動狀態。如果故障定位位于其中一個非活動數據線中，也會顯示此錯誤。
196=軟件限位開關1超出
197=超出軟件限位開關2
198=硬件限位開關1超出可調節性
199=硬件限位開關2超出可調節性
200=返回未執行
201=模式設定點設定點沒有及時到達
202=最小化目標位置或調整模數位置P1239
203=主軸定位：觸發器初始化時出錯
204=主軸定位：觸發信號超時
205=執行歸位時發生錯誤
206-207保留
P214
速度控制器故障：
208=堵轉
209=編碼器1被參數化為電機控制的編碼器，但評估未被激活。 如果錯誤定位在一個非活動數據記錄中，則也會發生此錯誤
210=編碼器2被參數化為電機控制的編碼器，但評估未被激活。 如果錯誤定位在一個非活動數據記錄中，則也會發生此錯誤
211=超速開環
212-223=保留
P215
自由控制部分故障：
224-234=保留
235=扭矩耦合：主控中的一般錯誤
236=扭矩耦合：從站的運行模式不是速度控制
237 =C配置錯誤反應返回無效
238=返回運動目的地沒有被重新定位
239=應用程序錯誤（由P0302位1啟用）
P216
CAN同步控制故障：
240-245=保留
246=無效的DIP開關設置
247-255=保留
P0233
錯誤電源單元 - 串行接口P0233（與電源單元通信錯誤）
6=數據溢出
7=位幀錯誤
8=命令狀態無效
9=奇偶校驗錯誤
10=校驗和錯誤
11=未知的錯誤代碼
12=數據編號錯誤
13=無效的論點
14=數據字段被寫保護
15=訪問代碼無效
16=數據字段的大小不可更改錯誤
17=數據字段外的字地址錯誤
18=數據字段不存在
36=錯誤的數據校驗和
37=沒有反應
66=響應無效
P0234
P0235
二個編碼器最多可連接到b maXX 4400。 因此，最大誤差可以出現在功能模塊1和功能模塊2中。“設備部件”列中的術語“編碼器1”或“編碼器2”代表五種當前存在的編碼器模塊類型之一。錯誤編碼器1 - 串行接口P0234。錯誤編碼器2 - 串行接口P0235（編碼器1 /編碼器2中的HIPERFACE規范后的通信錯誤）
1=超出規格的模擬信號。檢查編碼器電纜以及編碼器是否已正確連接
2=內角偏移誤差
3=數據字段分區表已損壞
4=模擬限值不可用
5=內部I2C總線無法運行
6=內部校驗和錯誤
7=內部看門狗錯誤
8=計數器溢出
9=奇偶校驗錯誤
10=校驗和錯誤
11=未知的錯誤代碼
12=數據編號錯誤
13=無效的ent參數
14=數據字段被寫保護
15=訪問代碼無效
16=數據字段的大小不可更改
17=數據字段之外的字地址
18=數據字段不存在
19-27=保留
28=絕對監控模擬信號。檢查編碼器電纜以及編碼器是否已正確連接
29=關鍵的傳輸電流
30=編碼器溫度至關重要
31=轉速太高 - 沒有形成可能的定位
32=位置單圈不可靠
33-35=多圈位置錯誤
36=無效的功率單元數據校驗和
37=編碼器無響應
38=編碼器地址未知
39=讀取絕對角度位置時出錯
40=接收數據的校驗和無效
41=編碼器類型未知
42-63=保留
64=HIPERFACE編碼器無響應
65=EnDat編碼器無響應
66=對編碼器命令無用的響應
67=編碼器類型不適用
68-79=保留
80=CRC確定了一個錯誤
81=命令無效
82=響應電報出錯
83=報警位已設置
84=內存被占用
85=數據校驗和不正確
86=電機數據長度和/或編碼器和控制器固件的數據版本不相同
87=沒有EnDat接口
88=超過可評估的傳輸格式
89=超過可評估的測量步長
90=信號周期長度<測量步長錯誤）
91=EnDat 2.2：初始化主模塊時出錯
92=EnDat 2.2：測量信號傳播時間的超時
93=EnDat 2.2：錯誤 - 關閉傳播時間補償
94=EnDat 2.2：編碼器類型不支持EnDat2.2（引言集，電源，時鐘頻率）
95=EnDat 2.2：未設置RM位，未參考編碼器絕對位置
96=錯誤照明
97=誤差信號幅度
98=錯誤位置值
99=錯誤過電壓
100=欠壓錯誤
101=錯誤過流
102=電池錯誤
103-111=保留
112=多次請求期間檢測到位置錯誤
113=附加信息觸發的錯誤1
114=附加信息觸發的錯誤2
115=附加信息觸發的錯誤3
116=附加信息觸發的錯誤4
117=附加信息觸發的錯誤5
118=附加信息觸發的錯誤6
119=附加信息觸發的錯誤7
P0240-p0244
錯誤功能模塊A至E
0=保留
1=未檢測到模塊
2=此位置不允許使用模塊
3=24 V缺失或輸出短路
4=數字輸入錯誤的目標參數值
5=不允許直接對該模塊進行PLC-I / O訪問
6=保留
7=控制器中不允許使用模塊
8-15=保留
P0245至P0250
錯誤選件模塊G至M
4096=錯誤的參數號。 在設定點參數1
4097=錯誤的參數號。 在設定點參數2
4098=錯誤的參數號。 在設定點參數3
4099=錯誤的參數號。 在設定點參數4
4100=錯誤的參數號。 在設定點參數5
4101=錯誤的參數號。 在設定點參數6
4102=錯誤的參數號。 在設定點參數7
4103=錯誤的參數號。 在設定點參數8
4104=錯誤的參數號。 在設定點參數9
4105=錯誤的參數號。 在設定點參數10
4106=錯誤的參數號。 在設定點參數11
4107=錯誤的參數號。 在設定點參數12
4108=錯誤的參數號。 在設定點參數13
4109=錯誤的參數號。 在設定點參數14
4110=錯誤的參數號。 在設定點參數15
4111=錯誤的參數號。 在設定點參數16
4112=錯誤的參數號。 在實際值參數1
4113=錯誤的參數號。 在實際值參數2
4114=錯誤的參數號。 在實際值參數3
4115=錯誤的參數號。 在實際值參數4
4116=錯誤的參數號。 在實際值參數5
4117=錯誤的參數號。 在實際值參數6
4118=錯誤的參數號。 在實際值參數7
4119=錯誤的參數號。 在實際值參數8
4120=錯誤的參數號。 在實際值參數9
4121=錯誤的參數號。 在實際值參數10
4122=錯誤的參數號。 在實際值參數11
4123=錯誤的參數號。 在實際值參數12
4124=錯誤的參數號。 在實際值參數13
4125=錯誤的參數號。 在實際值參數14
4126=錯誤的參數號。 在實際值參數15
4127=錯誤的參數號。 在實際值參數16
4128=設定值參數號的值無效。1
4129=設定值參數號的值無效。2
4130=設定值參數號的值無效。3
4131=設定值參數號的值無效。4
4132=設定值參數號的值無效。5
4133=設定值參數號的值無效。6
4134=設定值參數號的值無效。7
4135=設定值參數號的值無效。8
4136=設定值參數號的值無效。9
4137=設定值參數號的值無效。10
4138=設定值參數號的值無效。11
4139=設定值參數號的值無效。12
4140=設定值參數號的值無效。13
4141=設定值參數號的值無效。14
4142=設定值參數號的值無效。15
4143=設定值參數號的值無效。16
4144=設置周期的值無效
4145=實際值期間的值無效
4146=循環偏移設定點的假值
4147=循環偏移實際值的假值
4148=循環數據BACI超時
4149=服務數據的BACI超時
4150=檢查錯誤校驗的結果
4151=在等待從屬類型或等待配置筆標記的設置時加速超時
4152=無效的數據傳輸結構類型
4153=內部錯誤：錯誤的BACI狀態
4154=循環通信中與從站的訪問沖突：
4155=錯誤循環通信：參數值錯誤
4156=錯誤循環通信：活動計數器沖突
4157=Cmd接口：通道號錯誤（0或> 6）
4158=Cmd接口：指示的通道不存在
4159=Cmd接口：內部錯誤
4160=Cmd接口：內部錯誤 - 狀態錯誤
4161=Cmd接口：錯誤的包裝數量
4162=Cmd接口：錯誤的命令編號
4163=Cmd接口：處理包時的狀態錯誤
4164=Cmd接口：命令處理超時
4165=Cmd界面：錯誤的包裝長度
4166=Cmd界面：描述符不可用
4167=Cmd界面：錯誤的包裝類型
4168=Cmd界面：校驗故障
4169=模塊識別：讀取時出現PCI錯誤
4170=塊識別：寫入時出現PCI錯誤
4171=模塊識別：一般讀取錯誤
4172=模塊識別：寫入時的一般錯誤
4173=內部錯誤
4174=配置循環服務：參數不是循環可寫的
4175=配置循環服務：無效參數編號
4176=錯誤的選項，模塊錯誤代碼
4177-8191=保留
8192=錯誤CANopen超時（在編程手冊中查找）
P0261電源警告
參數說明 - 警告位列表：
0=無警告
1=24v欠壓
2=主電源欠壓
3=主電源過壓
4=主電源故障
5=缺相警告
6-15=保留
P0262
功率單元警告
16=設備內部溫度
17=散熱器溫度
18=DC電路充電超時
19=未分配= 0
20=安全繼電器不受控制
21-22=保留
23=電壓差DC電路> 40 V.
24=超出Ixt閾值1
25-31=保留
P0263
電機警告
32=超過溫度閾值1
33=超過溫度閾值2
34=電流超過閾值
35-47=保留
