UPS電源常見故障分析及維修解決方法

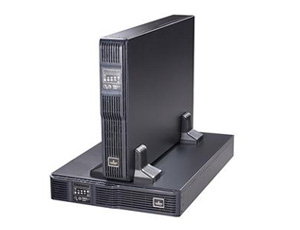

UPS是Uninterruptible Power Supp1y 的簡稱，就是常說的uPS不間斷電源。它.是一種含有儲能裝置、以逆變器為主要組成部分的恒壓恒頻的電源設備，是通信設備、計算系統等不得斷電的系統不可缺少的外圍設備之一，它的作用是在外界中斷供電的情況下，及時給計算機等設備供電，以免影響通信的中斷、重要數據的丟失和硬件的損壞。然而我們.主使用UPS電源作為保護其他對象的同時，其UPS電源本身往往也會發生一些故障，如果PS電源發生了故障，就無法我們負載提供保護功能。因此我們(索瑞德UPS電源解決方案專家)對UPS電源常見故障現象的分析處理進行介紹：
問題一:有市電時UPS電源輸出正常，而無市電時蜂鳴器長鳴，無輸出。
故障分析:從現象判斷為蓄電池和逆變器部分故障，可按以下程序檢查:
1、檢查蓄電池電壓，看蓄電池是否充電不足，若蓄電池充電不足，則要檢查是蓄電池本身的故障還是充電電路故障。
2、若蓄電池工作電壓正常，檢查逆變器驅動電路工作是否正常，若驅動電路輸出正常，說明逆變器損壞
3、若逆變器驅動電路工作不正常，則檢查波形產生電路有無PWM控制信號輸出，若有控制信號輸出，說明故障在逆變器驅動電路。
4、若波形產生電路無PVM控制信號輸出，則檢查其輸出是否因保護電路工作而封鎖，若有則查明保護原因;
5、若保護電路沒有工作且工作電壓正常，而波形產生電路無PWM波形輸出則說明波形產生電路損壞
上述排故順序也可倒過來進行，有時能更快發現故障。
問題二:逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞的原因是電流過大，而引起電流過大的原因有
1、過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用;
2、脈寬調制(PWM)組件故障，輸出的兩路互補波形不對稱，一一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞;
3、功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通不平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。.
問題三:蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去。
故障分析:從現象判斷為蓄電池或充電電路故障，可按以下步驟檢查:
1、檢查充電電路輸入輸出電壓是否正常;
2、若充電電路輸入正常，輸出不正常，斷開蓄電池再測，若仍不正常則為充電電路故障
3、若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。
問題四: UPS 電源開機后，面板上無任何顯示，UPS電源不工作。
故障分析:從故障現象判斷，其故障在市電輸入、蓄電池及市電檢測部分及蓄電池電壓檢測回路:
1、檢查市電輸入保險絲是否燒毀;
2、若市電輸入保險絲完好，檢查蓄電池保險是否燒毀，因為某些UPS當自檢不到蓄電池電壓時，會將UPS的所有輸出及顯示關閉;
3、若蓄電池保險完好，檢查市電檢測電路工作是否正常，若市電檢測電路工作不正常且
UPS不具備無市電啟動功能時，UPS同樣會關閉所有輸出及顯示。.
4、若市檢測電路工作正常，再檢查蓄電池電壓檢測電路是否正常。
問題五: 在市電供電正常時開啟UPS電源，逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，UPS電源只能工作在逆變狀態，不能轉換到市電工作狀態。
故障分析:不能進行逆變供電向市電供電轉換，說明逆變供電向市電供電轉換部分出現了故障，要重點檢測:
1、市電輸入保險絲是否損壞;
2、若市電輸入保險絲完好，檢查市電整流濾波電路輸出是否正常;
3、若市電整流濾波電路輸出正常，檢查市電檢測電路是否正常;
4、若電檢測電路正常，再檢查逆變供電向市電供電轉換控制輸出是否正常。
問題六:一臺后備UPS有市電時工作正常，無市電時逆變器有輸出，但輸出電壓偏低，同時變壓器發出較大的噪音。
故障分析:逆變器有輸出說明末級驅動電路基本正常,變壓器有噪音說明推挽電路的兩臂工作不對稱，檢測步驟如下:
1、檢查功率是否正常;
2、若功率正常，再檢查脈寬輸出電路輸出信號是否正常; 3、若脈寬輸出電路輸出正常，再檢查驅動電路的輸出是否正常。
3、若脈寬輸出電路輸出正常，再檢查驅動電路的輸出是否正常。
問題七:在接入市電的情況下，每次打開UPS不間斷電源，便聽到繼電器反復的動作聲，UPs電源面板電池電壓過低指示燈長亮且蜂鳴器長鳴。
根據上述故障現象可以判斷:該故障是由蓄電池電壓過低，從而導致UPS啟動不成功而造成的。拆下蓄電池，先進行均衡充電(所有蓄電池并聯進行充電)，若仍不成功，則只有更換蓄電池。
問題八: UPS 電源只能由市電供電而不能轉為逆變供電。|
故障分析:不能進行市電向逆變供電轉換，說明市電向逆變供電轉換部分出現故障，要重點檢測:
1、蓄電池電壓是否過低，蓄電池保險絲是否完好;
2、若蓄電池部分正常，檢查蓄電池電壓檢測電路是否正常;
3、若蓄電池電壓檢測電路正常，再檢查市電向逆變供電轉換控制輸出是否正常。
