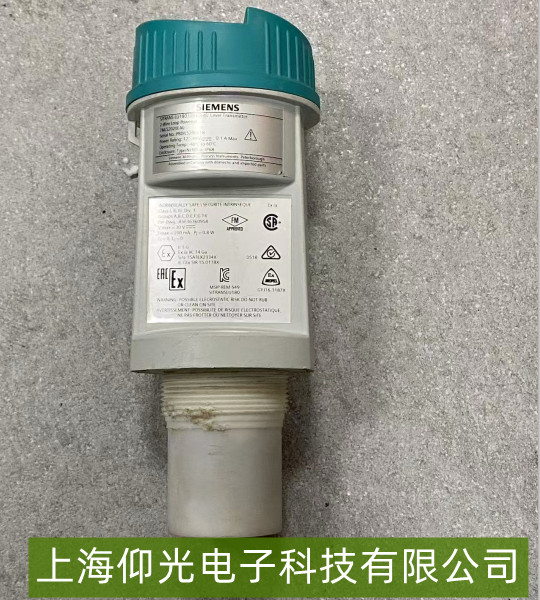

西門子 SITRANS LU 50 超聲波液位計無測量值故障維修指南
西門子SITRANS LU 50超聲波液位計無測量值時,需從安裝、電氣、環境及設備本身四個維度逐步排查,具體維修指南如下:
一、常見故障原因
安裝問題:安裝位置不當(如靠近攪拌器、泡沫區、蒸汽環境)、液位計與液面未垂直、測量范圍超出量程。
電氣連接故障:電源未接通/電壓不穩、信號線松動/破損、通信線路或協議設置錯誤。
環境干擾:強電磁干擾(如附近電機、變頻器)、高溫/高濕環境超出設備工作范圍。
設備硬件故障:超聲波探頭(換能器)損壞、內部電路板故障、傳感器老化。
二、分步排查與維修
1. 檢查安裝情況
位置與垂直度:確認液位計安裝于無攪拌、無泡沫/蒸汽的穩定區域,測量范圍在量程標定范圍內(如 0.25~8m),且探頭與液面保持垂直(偏差≤3°)。
遮擋物:檢查是否有障礙物阻擋超聲波傳播路徑(如管道、支架)。
2. 檢查電氣連接
電源與信號線:斷電后重新插拔電源線和信號線,確保接頭緊固無氧化;用萬用表檢測電源電壓(通常 24V DC,允許±10% 波動),確認供電正常。
通信線路:若通過 Modbus/Profibus 通信,檢查通信線(如 RS485)接線是否正確,終端電阻是否匹配,協議參數(波特率、地址)是否與上位機一致。
3. 排除環境干擾
電磁干擾:觀察附近是否有大功率設備(如變頻器、電焊機),嘗試斷開干擾源測試;必要時為信號線加裝屏蔽層并可靠接地。
溫濕度:檢查環境溫度(通常 -40℃~80℃)和濕度(≤95% RH 無冷凝)是否超限,高溫環境可加裝遮陽罩或冷卻裝置。
4. 檢測設備硬件
探頭狀態:觀察探頭表面是否有污垢、結晶或結冰(常見于低溫環境),用軟布清潔或加熱除冰;若探頭損壞(如受外力破裂),需更換同型號探頭。
設備自檢:通電后觀察顯示屏或指示燈(若有),正常狀態應有液位數值或“準備就緒”提示;若顯示“無信號”“超量程”等報警代碼,參考說明書對應處理。
內部電路:若上述步驟均正常但無測量值,可能是內部主板或信號處理模塊故障,需聯系西門子授權工程師檢測維修。
三、預防與維護建議
定期清潔探頭(每周至每月,視介質清潔度而定),避免污垢影響聲波發射。
安裝時預留維護空間,便于后期檢查探頭和接線。
強干擾環境建議使用屏蔽電纜并單獨接地,遠離動力電纜敷設。
