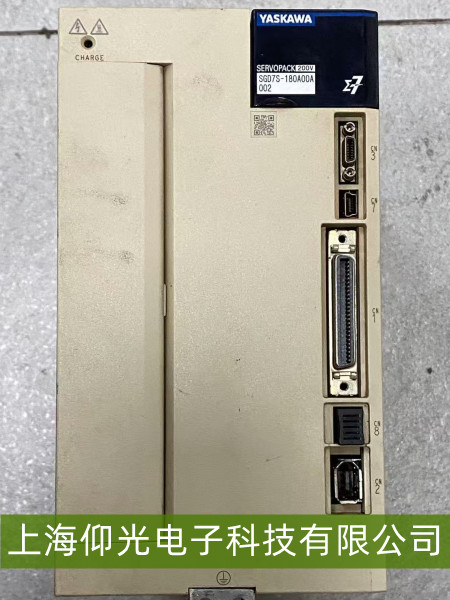

安川伺服驅動器SGD7S-180A00A報警AL001故障維修
安川伺服驅動器SGD7S-180A00A報警AL001是常見的“主電路過電壓”故障（部分資料也可能關聯主電源異常或直流母線電壓過高），需從電源輸入、硬件狀態及參數配置等方面逐步排查。以下是具體維修方法：
一、故障背景與報警含義
AL001通常表示驅動器檢測到主電路直流母線電壓超過允許上限（SGD7S系列一般閾值約為400V DC左右，具體因型號略有差異）。可能由輸入電壓過高、制動電路異常或硬件損壞引發，需優先切斷電源并等待母線電容放電（約5分鐘）后再操作。
二、核心排查步驟
1. 輸入電源檢測
使用萬用表交流檔測量驅動器R/S/T三相輸入電壓（標準為AC 380V±10%，即342-418V）。若實際電壓長期超過420V（如電網波動大或變壓器配置不當），會直接導致整流后直流母線電壓超標。需聯系電工調整電網或加裝穩壓器。
若驅動器帶制動單元/制動電阻（常見于頻繁啟停或垂直軸應用），需檢查：
制動電阻是否開路（用萬用表電阻檔測阻值，對比銘牌參數，如標稱100Ω/50W，實測應為相近值）；
制動單元線路是否虛接或損壞（觀察制動單元是否有燒焦痕跡，端子是否松動）。
若制動電阻失效，電機減速時再生能量無法釋放，會導致母線電壓持續升高觸發AL001。
3. 驅動器硬件狀態
電容與整流模塊：觀察驅動器內部大容量電解電容（直流母線側）是否有鼓包、漏液（老化電容無法穩定濾波，電壓易波動）；若整流橋堆有燒蝕痕跡，需更換。
散熱與通風：檢查散熱風扇是否運轉正常（風扇故障可能導致內部溫度升高，間接影響電壓控制穩定性）。
4. 參數與模式確認
檢查驅動器參數中“主電路電壓設定”是否匹配實際輸入（如默認參數適用于380V輸入，若誤設為200V可能導致誤報）；若設備處于“調試模式”或參數被誤修改，需恢復出廠設置（參考手冊通過Pn000等參數復位）。
