步科手持單元A1-A6功能鍵“失靈”無信號，快速排查修復指南

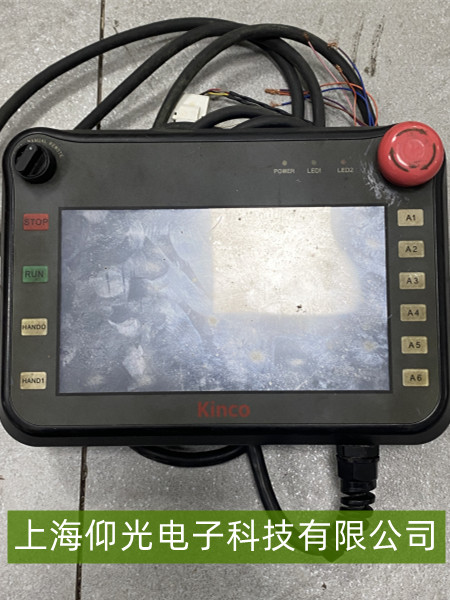

步科手持單元（如A1 - A6功能鍵模塊）是數控機床、自動化設備常用的操作輸入部件，若功能鍵出現“失靈”（無信號反饋），會導致設備無法通過按鍵觸發指令（如軸移動、參數調整等）。以下為快速定位與修復的實用指南，覆蓋常見故障點與解決步驟。
一、基礎排查：從物理狀態到電源輸入
1. 外觀與連接檢查
按鍵物理狀態：觀察A1 - A6按鍵表面是否有明顯損壞（如鍵帽脫落、塑料斷裂）、污漬（油污/灰塵堆積可能導致接觸不良），或按鍵卡死（按下后無法回彈）。用軟布蘸取少量酒精清潔按鍵表面及周圍，避免液體滲入內部。
連接線與接口：手持單元通過線纜（通常是排線或扁平電纜）與主機（如數控系統、PLC）連接。檢查線纜是否有破損、折痕或斷裂（尤其是接口處），確認插頭與主機的連接是否牢固（重新插拔一次，確保卡扣到位）。若線纜為可拆卸設計，嘗試更換備用線纜測試。
2. 電源與供電驗證
手持單元通常由主機提供5V/12V直流供電（部分型號內置電池，需檢查電量）。若為外接供電，用萬用表測量接口處的供電電壓（參考設備手冊標稱值），若電壓異常（如低于4.5V或無電壓），需檢查主機端的供電模塊或線纜。
部分型號有指示燈（如電源燈），觀察按鍵失靈時指示燈是否亮起——若燈不亮，優先排查供電問題；若燈亮但按鍵無信號，可能是按鍵或電路故障。
二、功能鍵專項檢測：信號輸入與電路問題
1. 按鍵通斷測試
手動按下A1 - A6任意按鍵，感受按鍵行程是否正常（應有輕微段落感，按下后能穩定觸發）。若按鍵無段落感或按下后無法回彈，可能是內部彈簧或觸片損壞（需拆開維修或更換按鍵模塊）。
若有萬用表（電阻檔），可將表筆連接按鍵的兩個觸點（按下前測量應為“斷開”狀態，電阻值接近∞；按下后應為“導通”狀態，電阻值接近0Ω）。若按下后仍無導通，說明按鍵內部觸點損壞。
2. 電路與主板排查
若單個按鍵失靈，可能是該按鍵對應的電路焊點脫焊或線路斷路（常見于老舊設備或頻繁使用的按鍵）。需拆開手持單元外殼（斷電操作！），檢查按鍵與主板的連接焊點是否松動（用放大鏡觀察是否有虛焊、脫焊），用鑷子輕壓焊點測試是否恢復導通。
若多個按鍵同時失靈，可能是主板上的按鍵掃描芯片（如矩陣鍵盤控制器）或公共電路（如電源濾波電容）故障。觀察主板上是否有元件燒焦、鼓包（如電容頂部凸起），或聞到焦糊味——若有，需更換對應元件（需專業技能，建議聯系廠家）。
三、高級排查與修復
1. 主機端信號接收檢測
若手持單元按鍵按下后主機無反應，但按鍵本身通斷正常（用萬用表測試導通），可能是主機端的串口/輸入接口故障（如數控系統的手持單元接口損壞）。嘗試用其他已知正常的同類手持單元連接同一主機，若正常則原手持單元的信號輸出電路有問題；若仍無信號，需檢查主機的輸入端口配置（如是否啟用手持單元模式、接口地址是否正確）。
2. 軟件與參數設置
部分設備需在主機軟件中啟用手持單元功能（如數控系統的“手持單元輸入”選項）。檢查設備參數設置，確認A1 - A6按鍵對應的指令代碼未被禁用或誤修改（參考設備手冊的“按鍵映射表”）。
