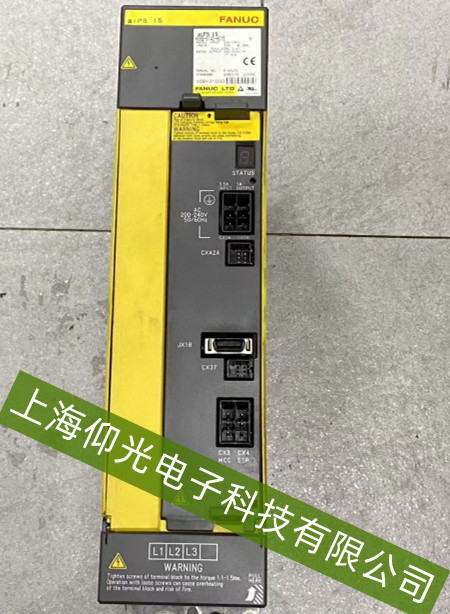

發那科αiPS伺服驅動器“過電流報警”故障維修方法
發那科αiPS伺服驅動器出現“過電流報警”(常見報警代碼如OC、OVC等),通常表示驅動器檢測到伺服電機或驅動回路中的電流超過安全閾值,可能由硬件故障、參數設置不當或外部干擾引發。以下是針對性維修方法:
電機或驅動回路短路:電機繞組絕緣破損、動力線(U/V/W)對地短路或相間短路,導致大電流直接流入驅動器。
電機負載異常:機械傳動部件(如軸承、絲杠)卡死、負載過載(如刀具堵轉、工件卡住),使電機需輸出遠超額定值的扭矩,引發電流激增。
驅動器硬件故障:功率模塊(IGBT)損壞、電流檢測電路(采樣電阻或運放)漂移/失效,導致誤報或真實過流。
參數設置錯誤:電流限幅參數(如“過流保護閾值”)、加速時間過短(電機啟動瞬間電流過大)、電機型號參數(額定電流/功率)未正確匹配。
外部干擾:伺服系統接地不良(如動力線與信號線共地)、電源電壓波動(如380V電網不穩),可能引發電流檢測信號異常。
二、維修步驟與方法
1. 基礎排查:斷電與目視檢查
立即斷電:過電流可能已損壞功率模塊,需先切斷驅動器電源,避免二次故障。
檢查動力線與電機:查看U/V/W動力線是否有破損、絕緣層老化(用搖表測電機繞組對地絕緣電阻,應>10MΩ;相間電阻應平衡,偏差<5%),若發現短路點需更換線纜或修復絕緣。
2. 參數復位與驗證
恢復出廠參數:通過驅動器面板或調試軟件(如FANUC SERVO GUIDE)將電流相關參數(如“過流保護值”“加速時間常數”)恢復默認,再逐步調整至設備原設定值(需參考電機銘牌額定電流)。
檢查電機匹配參數:確認驅動器中設置的電機型號、額定電流/功率與實際電機一致(錯誤匹配會導致電流檢測基準錯誤)。
3. 硬件檢測與更換
測試功率模塊:用萬用表檢測IGBT模塊的導通壓降(正常值參考手冊,若壓降異常或短路,需更換同型號模塊)。
檢查電流檢測電路:若驅動器無短路但頻繁報警,可能是采樣電阻(通常為毫歐級)燒蝕或運放芯片漂移,需專業儀器(如示波器測電流反饋信號)判斷,必要時更換檢測板。
4. 負載與機械檢查
排查機械卡死:手動盤動電機軸(或負載端絲杠/齒輪),確認無卡滯;檢查軸承是否損壞、皮帶是否過緊(調整至轉動靈活)。
逐步加載測試:空載啟動電機,觀察是否仍報過流;若正常,再逐步增加負載,定位過載環節(如刀具夾持過緊、工件阻力過大)。
5. 環境與接地優化
檢查接地:確保驅動器、電機外殼與機床地線可靠連接(接地電阻<4Ω),動力線與信號線分開走線(避免干擾)。
監測電源:用電壓表檢測輸入電源(如380V三相電)波動范圍(應在±10%內),波動過大需加裝穩壓器。
