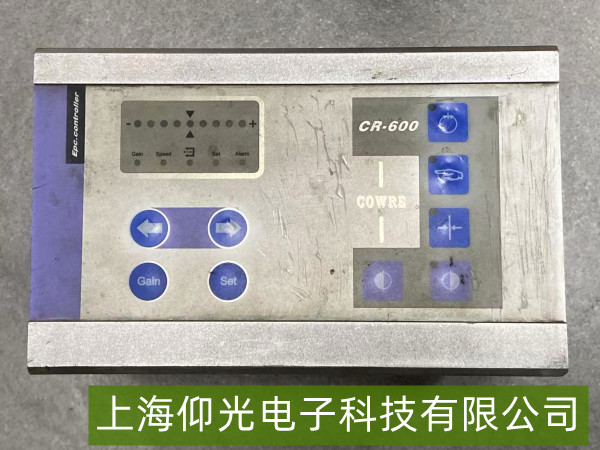

科泰CR-600 EPC糾偏控制器顯示“亂碼”?快速維修指南
科泰CR-600 EPC糾偏控制器用于印刷、包裝等行業的材料邊緣/卷材位置自動校正,顯示“亂碼”會直接影響參數設置與糾偏控制精度。以下為快速定位與解決的實用指南。
一、常見亂碼原因分析
顯示模塊硬件故障:液晶屏老化、排線接觸不良或驅動芯片損壞,導致字符解碼異常。
電氣干擾:控制器周邊存在強電磁源(如變頻器、大功率電機),干擾顯示信號傳輸。
參數設置錯誤:誤操作修改了顯示語言/編碼格式(如從中文切換為亂碼的未定義編碼)。
電源問題:供電電壓不穩定(如24V DC波動超過±10%),導致控制器內部電路工作異常。
通信干擾:若控制器通過RS485/以太網與上位機通信,信號干擾可能導致顯示數據錯亂。
二、快速維修步驟
1. 基礎檢查:電源與連接
電源檢測:用萬用表測量控制器輸入電壓(通常為24V DC),確認電壓穩定在24V±2V范圍內;檢查電源線是否松動或氧化(接觸不良會導致供電不穩)。
排線與接口:關閉電源后,檢查液晶屏與主板的連接排線是否插緊(輕微晃動排線若亂碼變化,說明接觸不良),用橡皮擦清潔排線金手指(去除氧化層)。
2. 硬件故障排查
顯示模塊測試:若排線正常但亂碼持續,嘗試輕拍控制器外殼(輕微震動測試),若亂碼瞬間消失后復現,可能是排線虛焊或液晶屏老化;若亂碼完全無規律,可能是驅動芯片故障,需更換顯示模塊(聯系科泰售后或專業維修點)。
電源模塊檢查:觀察控制器電源指示燈(如有)是否正常(通常為綠色常亮),若指示燈閃爍或熄滅,更換電源模塊(確保輸出電壓匹配)。
3. 電磁干擾處理
遠離干擾源:將控制器與變頻器、電焊機等強電磁設備保持至少0.5米距離,或為控制器加裝金屬屏蔽罩(接地良好)。
接地優化:檢查控制器接地線是否可靠連接(接地電阻<1Ω),避免浮地或與其他設備共用地線干擾。
4. 參數與軟件恢復
恢復默認設置:通過操作面板的“復位”鍵(參考說明書)恢復出廠默認參數(可能包含顯示語言/編碼設置),重新配置必要參數(如糾偏模式、靈敏度)。
通信干擾排查:若通過RS485/以太網連接上位機,檢查通信線纜(如雙絞屏蔽線)是否破損,終端電阻是否匹配(RS485總線首末端需接120Ω電阻),必要時更換通信線纜。
