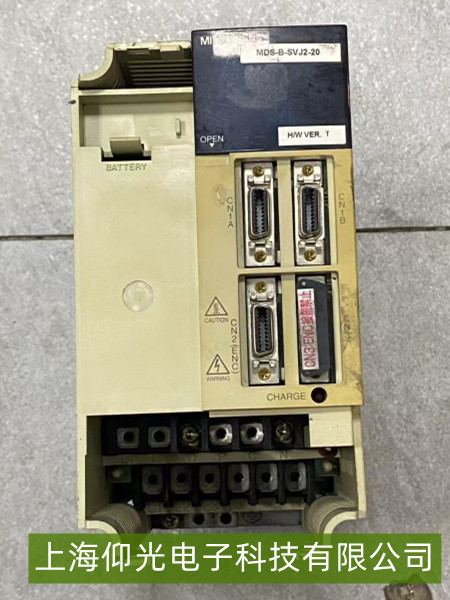

針對“過流跳閘”故障,三菱MDS-B-SVJ2伺服驅動器維修詳解
三菱MDS-B-SVJ2伺服驅動器出現“過流跳閘”故障(常見報警代碼如AL.50或類似過流提示)時,表明驅動器檢測到輸出電流超過安全閾值(通常由內部電流傳感器觸發保護),可能導致設備停機甚至損壞功率模塊。以下是系統性維修步驟與關鍵排查點:一、故障直接原因分析
“過流跳閘”的本質是驅動器輸出電流異常升高,可能由以下環節引發:
負載側問題:伺服電機機械負載卡死(如絲桿卡滯、聯軸器斷裂)、負載慣量遠超電機額定能力(如突然加減速時沖擊過大);
電機本體故障:電機繞組短路(匝間短路或相間短路)、電機絕緣老化導致漏電流增大;
驅動器與接線問題:輸出電纜破損(絕緣層斷裂導致相間短路)、驅動器功率模塊(IGBT等)損壞、驅動器內部電流檢測電路故障;
參數設置不當:加速時間過短(導致啟動電流峰值超標)、電流限幅值設置錯誤、電子齒輪比或增益參數不匹配。
二、分步排查與維修流程
1. 基礎安全檢查
斷電等待:立即切斷驅動器輸入電源,等待5分鐘以上(確保直流母線電容放電完畢,可用萬用表測量母線電壓<36V確認安全)。
目視檢查:查看電機與驅動器連接電纜是否有破損、銅絲裸露或絕緣層燒焦痕跡;檢查電機軸是否卡死(手動轉動電機軸,正常應無卡頓阻力);確認驅動器散熱風扇是否正常運轉(散熱不良可能導致模塊過熱間接引發過流)。
2. 負載與機械系統排查
負載狀態測試:脫開電機與負載的機械連接(如斷開聯軸器或絲桿),僅讓電機空載運行(通過驅動器面板手動點動或低速運行)。若空載時仍觸發過流跳閘,則故障點大概率在電機或驅動器本身;若空載正常但帶負載時跳閘,則需檢查負載是否存在卡滯(如導軌生銹、絲桿螺母咬死)或慣量匹配問題(如負載轉動慣量超過電機額定值的3倍以上)。
3. 電機與電纜檢測
電機絕緣檢查:使用500V兆歐表測量電機各相繞組(U/V/W)與外殼(接地端)的絕緣電阻,正常值應≥1MΩ(若<0.5MΩ則繞組受潮或絕緣老化,需烘干或更換電機)。
電纜完整性檢測:檢查動力電纜(驅動器輸出至電機的U/V/W線)是否有破損、擠壓或接頭虛接(重點查看彎曲部位或靠近電機端),用萬用表測量各相間電阻(正常應接近電機額定阻抗,若某相阻值異常低則可能存在短路)。
4. 驅動器內部檢測
功率模塊檢查:若上述步驟未發現問題,可能是驅動器內部IGBT模塊、續流二極管或電流檢測電路故障。可通過驅動器自診斷功能(若有)查看實時輸出電流波形,或使用示波器檢測驅動器輸出端(U/V/W)的電流信號(正常應為平滑波形,若出現尖峰或持續高幅值則模塊異常)。
參數重置驗證:恢復驅動器默認參數(尤其是加速時間、電流限幅值),重新設置與當前電機及負載匹配的參數(如加速時間建議≥0.5秒,避免短時電流沖擊)。
