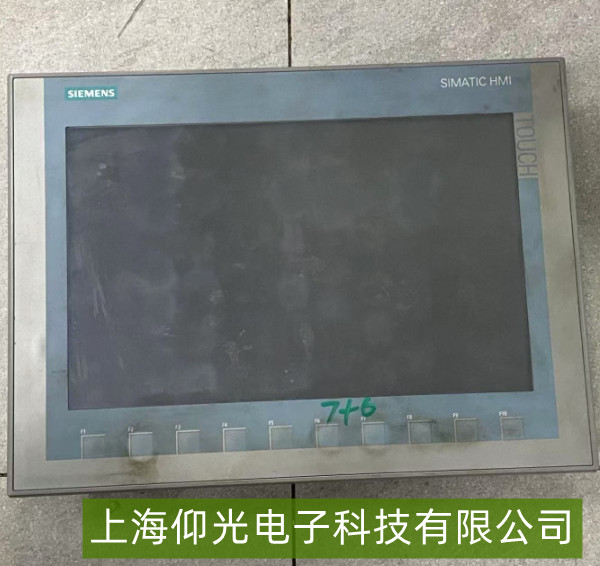

上海西門子觸摸屏維修6AV2123-2MB03-0AX0黑屏故障維修
一、故障典型表現
西門子觸摸屏（如精智系列、SMART系列、OP系列等）出現黑屏故障時，常見現象為：屏幕完全無顯示（黑暗狀態）、背光亮但無操作界面（系統未啟動）、間歇性黑屏后恢復，或伴隨觸摸功能失效（按鍵無響應）。該故障直接影響設備操作與監控，需快速定位原因。
二、核心故障原因分析
電源問題：觸摸屏供電電壓異常（如24V DC輸入不穩定、偏差＞±10%），電源模塊（如開關電源或主板集成供電電路）損壞，或電源線纜接觸不良（端子松動、氧化）。
背光模組故障：背光燈管（CCFL）老化/斷裂（常見于老款型號），或LED背光驅動電路異常（如驅動IC燒毀、限流電阻損壞），導致屏幕雖通電但無背光。
主板/顯示屏硬件損壞：主控板（如CPU、顯示驅動芯片）因過熱、靜電擊穿或元件老化（如電容鼓包）失效；液晶面板（LCD）本身故障（如像素點短路、背光透過層損壞）。
軟件或系統崩潰：觸摸屏系統程序（如WinCC Flexible、ProTool）跑飛或數據丟失，導致初始化失敗；存儲器（如Flash芯片）損壞，無法加載啟動界面。
三、維修步驟與技巧
1. 基礎電源排查
斷電后，用萬用表測量觸摸屏電源輸入端子電壓（如24V DC需穩定在22-26V），若電壓異常，檢查供電線纜（是否有斷路/虛接）及外部電源模塊（如開關電源輸出是否正常）。觀察觸摸屏電源指示燈（若有）——若指示燈不亮，基本確認供電故障；若指示燈亮但屏幕黑屏，進入下一步。
背光檢查：在完全黑暗環境中，用手電筒側照黑屏的觸摸屏——若能看到模糊的UI輪廓（如按鈕、文字隱約可見），說明背光故障（燈管/LED驅動損壞）；若完全無顯示，則可能是液晶面板或主板顯示驅動問題。
背光驅動維修：若確認背光不亮，檢查主板上的背光供電引腳（如LED+/-電壓是否正常，通常為24V或更高），更換損壞的背光驅動IC或限流電阻（需參考型號手冊）。
3. 主板與顯示屏硬件診斷
拆開觸摸屏外殼（需謹慎，避免損壞排線），檢查主控板是否有元件燒蝕（如電容鼓包、芯片焦黑）、焊點脫焊（尤其顯示驅動芯片引腳），此類問題通常需更換同型號主板。若主板正常，可能是液晶面板故障（如屏幕邊緣有裂紋、局部黑斑），需更換屏幕總成（注意匹配型號與分辨率）。
若電源、硬件均正常但黑屏，嘗試通過USB/SD卡恢復出廠系統（參考西門子官方手冊），或重新下載并燒錄程序（確保版本與觸摸屏型號匹配）。若為軟件崩潰，可長按復位鍵（通常為5-10秒）強制重啟，或斷電后等待10分鐘再上電。
