MKS真空壓力計無信號輸出故障排查技巧
一、故障典型表現

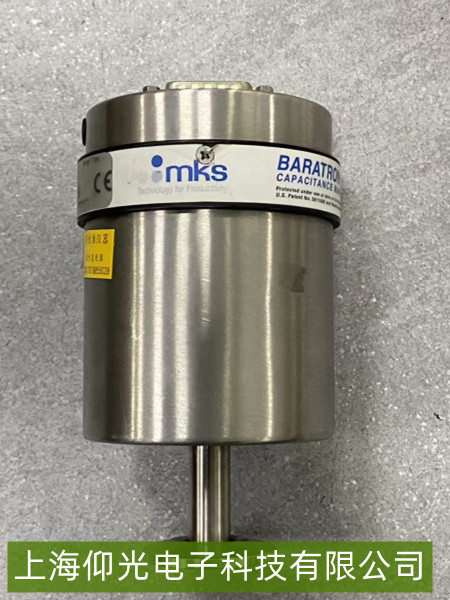

MKS真空壓力計(如Baratron電容式、冷陰極電離式等型號)無信號輸出時,表現為:控制系統(如PLC、上位機)無法接收壓力數據(顯示“無信號”“通訊超時”),或壓力計指示燈異常(如電源燈亮但信號輸出端口無電壓/電流)。該故障直接影響真空工藝的實時監控與控制精度。
1. 基礎供電檢查
無信號輸出的首要原因是供電異常。MKS壓力計通常需特定直流電壓(如15V DC、24V DC,具體參考型號手冊):
用萬用表測量壓力計電源輸入端子電壓(需與手冊標定值一致,偏差<±5%),若電壓過低/無電壓,排查電源模塊或供電線纜(檢查線纜是否斷路、接頭是否氧化松動);
觀察壓力計電源指示燈(若有)——若指示燈不亮,基本確認供電故障;若指示燈亮但無信號,進入下一步排查。
2. 信號輸出端口檢測
物理連接:檢查壓力計信號輸出端口(如模擬量輸出為0-10V/4-20mA,數字量為RS-232/485)與控制系統接口的連接線纜(如BNC、DB9),確認插頭鎖緊到位,針腳無彎曲/氧化(可用電子清潔劑清潔);
通斷測試:用萬用表測量信號線通斷(如4-20mA輸出,正負極導通且無短路;0-10V輸出,空載時電壓為0V,加載后隨壓力變化),若線纜斷路需更換;
屏蔽層處理:若為數字信號(如RS-485),檢查屏蔽層是否單端接地(接壓力計外殼或控制系統機殼),避免地環路干擾。
3. 壓力計內部故障排查
傳感器/敏感元件:MKS不同類型壓力計的核心元件易損——電容式壓力計的極板可能因真空環境中的顆粒沉積導致絕緣下降;冷陰極電離規的燈絲可能因長時間使用燒斷(觀察是否有燈絲電壓但無離子流信號);
電路板故障:檢查壓力計內部電路板(如信號調理板)是否有元件燒蝕(如電容鼓包、電阻燒黑)、焊點脫焊(尤其信號輸出引腳),此類問題通常需返廠維修或更換主板;
參數設置:部分型號需通過前面板或軟件配置信號輸出范圍(如4-20mA對應0-1000mTorr),若參數錯誤可能導致“無有效信號輸出”假象(需恢復默認設置或重新校準)。
4. 外部干擾與負載匹配
若信號線與強電線路(如真空泵電源線)平行敷設,電磁干擾可能導致信號畸變(表現為輸出值亂跳或無輸出),需將信號線單獨穿管或使用屏蔽雙絞線;
模擬量輸出(如4-20mA)需匹配控制系統輸入阻抗(如250Ω電阻用于2-10V轉換),若負載阻抗過小可能導致信號失真。
