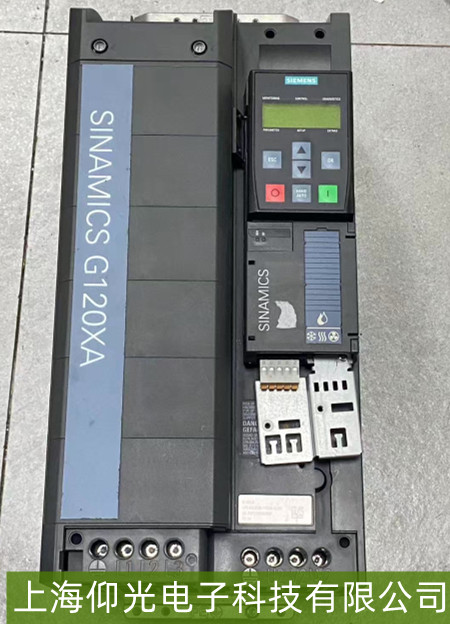

西門子G120XA變頻器輸出缺相故障F0022故障維修指南
西門子G120XA變頻器出現輸出缺相故障F0022,會導致電機無法正常運行,甚至損壞設備,以下是維修指南。
電源問題
輸入電源缺相:若變頻器的輸入電源有一相缺失,會導致變頻器內部電路工作異常,進而引發輸出缺相故障。這可能是由于電源線路故障、熔斷器熔斷或接觸器故障等原因造成的。
電源電壓不穩定:電源電壓波動過大,超出了變頻器的允許范圍,可能會影響變頻器的正常輸出,導致輸出缺相。
變頻器內部故障
功率模塊故障:功率模塊是變頻器輸出的關鍵部件,若其中的IGBT(絕緣柵雙極型晶體管)等元件損壞,會導致輸出缺相。功率模塊長期工作在高電壓、大電流的環境下,容易出現過熱、過流等問題,從而引發故障。
驅動電路故障:驅動電路負責為功率模塊提供驅動信號,若驅動電路出現故障,如驅動芯片損壞、驅動電阻阻值變化等,會導致功率模塊無法正常工作,進而出現輸出缺相。
輸出電纜或接觸器故障:輸出電纜可能因長期使用而出現破損、斷路等問題,接觸器觸點可能因氧化、磨損而導致接觸不良,這些都會導致輸出缺相。
電機問題
電機繞組故障:電機繞組短路、斷路或接地等故障,可能會導致變頻器檢測到輸出缺相。電機長期運行在惡劣環境中,容易出現繞組絕緣老化、破損等問題。
二、維修方法
電源檢查
檢查輸入電源的連接是否牢固,熔斷器是否熔斷,接觸器是否正常工作。使用萬用表測量輸入電源的電壓,確保三相電源平衡且電壓值在變頻器允許的范圍內。
變頻器內部檢查
檢查功率模塊的外觀是否有明顯的損壞跡象,如燒焦、鼓包等。使用專業的檢測設備對功率模塊進行檢測,若發現損壞,更換同型號的功率模塊。檢查驅動電路的元件是否有損壞,如驅動芯片、驅動電阻等,如有損壞,進行更換。檢查輸出電纜是否有破損、斷路,接觸器觸點是否良好,如有問題,進行修復或更換。
電機檢查
使用絕緣電阻表測量電機繞組的絕緣電阻,檢查繞組是否有短路、斷路或接地故障。若電機繞組出現故障,修復或更換電機繞組。
