住友重機械控制模塊常見通訊故障的排查步驟

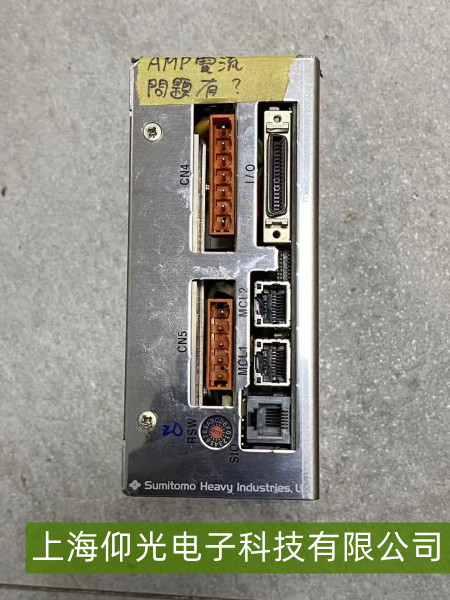

住友MC系列控制模塊通訊故障（MCL1/MCL2接口）排查步驟：
步驟1：物理連接檢查
確認通訊線纜（如以太網/專用總線電纜）是否插緊、接口是否損壞，更換同型號線纜測試；
檢查終端電阻（若為總線通訊）：確認終端電阻是否按要求接入（通常120Ω），電阻異常會導致信號反射。
步驟2：參數配置核對
登錄控制器系統，檢查通訊參數（波特率、IP地址、站號）：確保模塊與主站（如PLC/上位機）的參數完全一致；
確認通訊協議匹配：住友MC系列通常支持EtherNet/IP、Modbus等，需與主站協議選型一致。
步驟3：硬件故障定位
將模塊更換至備用主站/端口測試，判斷是模塊故障還是主站接口故障；
測量模塊通訊接口電壓（如以太網接口的差分信號電壓），若電壓異常，拆解檢查模塊的**通訊芯片/電路**（如PHY芯片）是否損壞。
步驟4：系統與固件排查
重啟主站與模塊，觀察通訊是否恢復；
若仍異常，升級模塊固件版本（需匹配住友MC系列對應型號的官方固件），排除固件兼容性問題。
