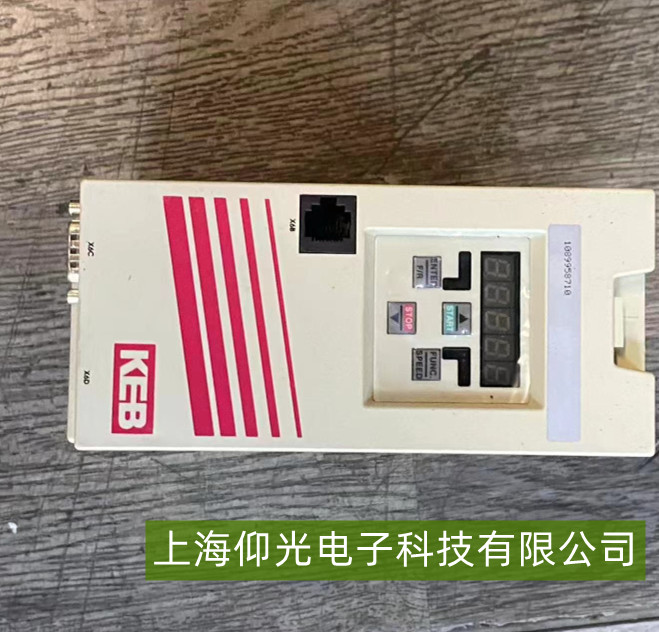

KEB變頻器無顯示故障維修分析
KEB變頻器無顯示故障通常與電源系統、顯示單元硬件或軟件系統異常相關，需通過系統性排查定位故障根源。以下從核心成因、維修方案及預防措施三方面展開分析：
一、核心成因分析
電源系統故障
主電路供電異常：輸入電壓低于額定值15%（如380V系統降至320V以下）時，開關電源可能無法啟動。三相電壓不平衡度超過5%也會導致保護動作。
直流母線電容失效：電解電容ESR值增大時，儲能能力下降，表現為面板無反應但散熱風扇運轉。紅外熱像儀可檢測到異常電容表面溫度比正常值高20℃以上。
開關電源模塊故障：PWM控制芯片（如UC3844）或反饋光耦（PC817）損壞時，輸出電壓波動劇烈，+5V輸出端電壓可能降至3V以下。
顯示單元硬件故障
排線接觸不良：FPC柔性線路板在振動環境下易氧化，導致顯示排線端子松動。某紡織廠統計顯示，28%的面板故障源于此問題。
背光驅動電路異常：LED背光系統工作電流通常為20-40mA，升壓芯片損壞時屏幕內容不可見。
MCU主板故障：STM32系列控制器復位電路中的0.1μF電容漏電，會導致芯片持續復位，NRST引腳電壓異常（正常應為3.3V）。
軟件系統故障
固件崩潰：頻繁參數修改可能引發內存溢出。例如，安川GA700變頻器在連續修改PID參數30次后出現“死機”。
EEPROM數據損壞：參數存儲芯片位翻轉時，啟動自檢失敗，SDA數據線會持續輸出FF十六進制碼。
二、維修方案實施
電源系統修復
使用萬用表測量主回路端子電壓，確認三相平衡度偏差不超過5%。若C相電壓驟降至290V以下，需檢查電網質量。
通過紅外熱像儀檢測直流母線電容溫度，異常時更換1000μF以上電解電容。
對開關電源模塊進行代換測試，修復反饋光耦或PWM芯片虛焊問題。
顯示單元硬件更換
使用防靜電鑷子調整ZIF連接器鎖扣機構，必要時用電子清潔劑處理觸點，解決排線接觸不良。
更換背光驅動芯片或LED燈條，恢復屏幕顯示功能。
對MCU主板進行復位電路檢修，更換漏電電容并重寫固件。
軟件系統恢復
通過USB接口強制刷機，修復固件崩潰問題。
使用邏輯分析儀捕捉主板與面板的SPI通信數據，對比正常設備波形診斷EEPROM故障。
增設0.1Hz脈沖測試點，驗證看門狗喂狗信號是否正常。
三、預防措施強化
環境控制：確保工作溫度在-10℃~50℃范圍內，濕度低于85%，避免冷凝水短路。
定期維護：每2000運行小時檢測電源模塊電容ESR值（標準應<0.5Ω），清理顯示接口氧化層。
軟件管理：升級固件前進行checksum校驗，避免非官方修改包引發兼容性問題。
防護升級：對關鍵生產線配置HMI遠程監控模塊，實時傳輸面板數據至中控系統，實現故障預判。
