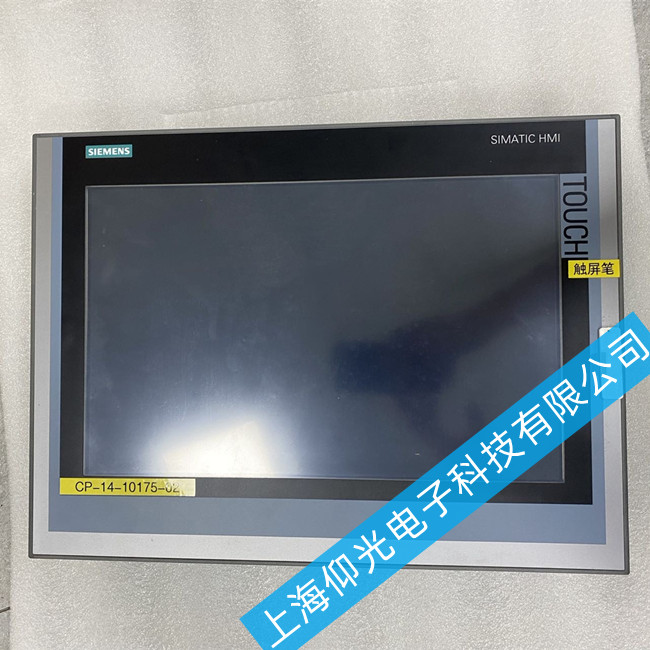

西門子觸摸屏維修TP1500 6AV2 124-0QC02-0AX0黑屏故障維修
一、黑屏故障的典型現象分類
在維修前，需先通過觀察明確黑屏的具體表現，不同現象可能指向不同的故障點：
完全黑屏（無背光、無顯示）：屏幕無任何光線，電源指示燈可能亮綠燈（待機）或紅燈（故障），觸摸操作無反應。
背光亮但無圖像：屏幕背景有微弱亮光（背光正常），但顯示區域為純黑或花屏，可能是液晶驅動或屏體損壞。
間歇性黑屏：設備運行一段時間后突然黑屏，重啟后可能恢復，通常與電源模塊過熱、電容老化有關。
本文重點討論最常見的**“完全黑屏（無背光）”或“背光不亮”**問題，此類故障占比超70%。
二、黑屏故障的核心原因分析
TP1500黑屏的本質是“顯示系統未正常工作”，可能涉及電源供電、背光驅動、主板邏輯處理、屏體硬件等多個環節。常見原因可歸納為以下五類：
1. 電源模塊故障（最常見原因）
TP1500的電源模塊負責將輸入的24V DC轉換為5V、12V、3.3V等多路電壓，為屏幕背光、主板芯片、觸摸模塊等供電。若電源模塊中的電容鼓包、開關管擊穿或穩壓芯片失效，會導致關鍵電路（如背光供電）無輸出，直接引發黑屏。
典型表現：設備通電后，主電源指示燈（綠色）不亮，或僅亮一下后熄滅；測量電源輸出端（如5V、12V）無電壓或電壓嚴重偏離（如5V實測僅2V）。
關聯部件：電源板上的電解電容（易受高溫影響）、DC-DC轉換芯片（如LM2596系列）、保險絲（可能熔斷）。
2. 背光驅動電路異常
TP1500的液晶屏幕依賴獨立的背光LED燈條提供光源，背光驅動電路通過升壓芯片（如Boost Converter）將低壓電轉換為高電壓（通常20-40V）點亮LED燈條。若驅動芯片損壞、升壓電感開路或LED燈條本身斷路，會導致背光不亮（但屏幕可能仍有微弱暗影）。
典型表現：電源指示燈正常（綠燈），但屏幕完全無光；用手電筒貼近屏幕側邊照射，若能看到模糊的界面輪廓（說明液晶屏未徹底損壞），則基本可判定為背光問題。
關聯部件：背光升壓芯片（常見型號如RT8301）、背光供電MOS管、LED燈條連接排線。
3. 主板邏輯故障或固件損壞
主板是HMI的核心控制單元，若主控芯片（如ARM處理器）、內存芯片（RAM/Flash）因靜電、浪涌或老化損壞，可能導致系統無法初始化顯示驅動程序，表現為黑屏無反應。此外，固件文件損壞（如升級失敗或異常斷電）也可能導致屏幕無法加載顯示界面。
西門子TP1500觸摸屏故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
