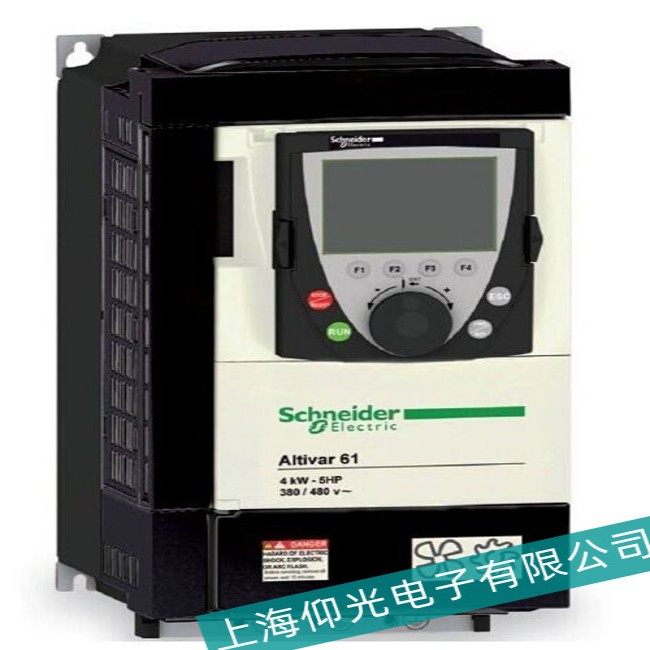

施耐德變頻器 ATV61HD22N4Z 出現上電無顯示故障，可能是電源、顯示面板、開關電源等方面出現問題，可參考以下方法進行維修：
-
檢查電源連接：首先確認電源輸入是否正常。檢查電源插頭是否牢固插入插座，電源線是否有損壞，以及電源電壓是否符合變頻器的工作要求。若電源線松動，需重新插緊；若電源線損壞，應更換新的電源線；若電源電壓異常，需調整至變頻器額定電壓范圍。
-
檢查顯示面板：查看顯示面板是否有損壞或松動，以及連接線是否接觸良好。若顯示面板有裂痕等物理損壞，需更換新的顯示面板；若連接線松動，可重新插拔連接線，確保連接牢固。
-
檢查開關電源：施耐德變頻器的開關電源可能采用 UC2842 等芯片作為波形發生器，該芯片的損壞會導致開關電源無法工作。檢查開關電源電路是否正常，包括芯片的工作電源是否穩定，以及電路中的其他元件如電容、電阻等是否損壞。若芯片損壞或相關元件損壞，應更換對應的損壞元件。
-
檢查主回路：檢查主回路中的元器件，如整流橋、濾波電容、IGBT 模塊等是否損壞。可使用萬用表等工具進行測量，若整流橋短路、濾波電容鼓包或 IGBT 模塊損壞等，需更換相應的元器件。特別是 IGBT 模塊，它是容易損壞的元件之一，其損壞可能導致高壓大電流竄入驅動回路，進而損壞其他元件。
-
檢查充電電阻：停電狀態下，測量充電接觸器主觸點兩端的電阻值，一般應為幾歐姆至幾十歐姆，如果是無窮大，說明充電電阻斷路，需更換充電電阻。同時，還需檢查充電接觸器的主觸點狀態是否完好，因?yàn)槌潆娊佑|器未吸合，或接觸器主觸點接觸不良，是導致充電電阻燒毀的重要原因，若接觸器有問題，也應進行更換或維修。
-
檢查控制板：控制板是變頻器的核心部件之一，如果控制板出現故障，會導致變頻器無法正常工作。檢查控制板上的元件是否有燒焦、損壞或脫落的現象，如果有，需要進行修復或更換控制板。
-
檢查晶振或諧振電容：若上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍沒有顯示，則可判定鍵盤的晶振或諧振電容損壞，此時可更換鍵盤或相關電容元件。
若以上檢查均無法解決問題，建議聯系專業的變頻器維修服務商或施耐德官方售后進行維修。維修過程中需注意安全，在斷電后進行操作，并確保變頻器已充分放電，避免發生觸電等危險。
