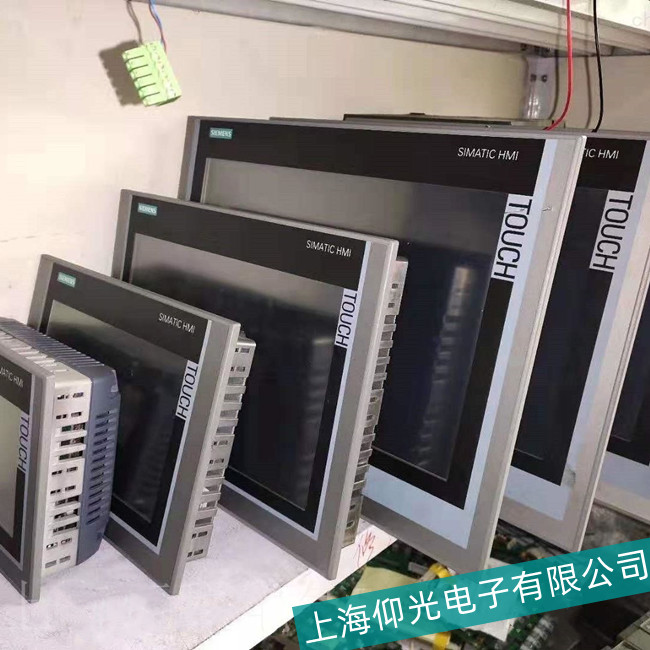

西門子觸摸屏 TP1500（6AV2124-0QC02-0AX2）出現圖像抖動故障，可能由硬件連接、電源穩定性、屏幕本身或外部干擾等因素引起。以下是系統的維修步驟和解決方案：
-
電源穩定性檢測
-
使用萬用表測量電源輸入電壓（標準為 24V DC，±20% 容差），若電壓波動超過 ±10%，可能導致屏幕供電不穩定，引發圖像抖動。
-
檢查電源適配器、PLC 背板供電或線纜是否松動、老化，建議更換電源適配器或連接至穩定的獨立電源測試。
-
外部干擾排查
-
觸摸屏附近是否有大功率電機、變頻器或強電磁設備？電磁干擾可能影響信號傳輸，導致圖像抖動。
-
建議將觸摸屏線纜（如 HDMI、VGA 或專用信號線）與強電線路分開布線，或使用屏蔽線纜并接地。
-
屏幕連接線檢查
-
拆開觸摸屏背板，查看屏幕與主板之間的排線（如 LVDS 線、觸摸屏信號線）是否松動、氧化或破損。
-
重新插拔連接線，并用橡皮擦清潔接口金手指，若線纜損壞需更換同規格排線。
-
主板與驅動板檢測
-
觀察主板或驅動板上的電容是否鼓包、漏液（電解電容老化會導致供電不穩），芯片是否有過熱痕跡。
-
若發現硬件損壞，需更換主板或驅動板（建議聯系西門子官方獲取配件）。
-
項目文件與固件更新
-
圖像抖動可能因固件版本過低或項目文件異常導致。使用博圖（TIA Portal）或 ProSave 工具，嘗試：
-
重新下載項目文件，確保下載過程中無報錯；
-
進入觸摸屏系統菜單（如開機時按功能鍵），檢查固件版本，若為舊版本，參考西門子官網教程升級至最新固件。
-
顯示參數重置
-
進入觸摸屏的系統設置（通常通過開機啟動畫面或菜單按鈕），嘗試恢復出廠設置（需提前備份用戶數據）。
-
調整顯示分辨率、刷新率（若有相關選項），確認參數與屏幕規格匹配（TP1500 標準分辨率為 1280×800）。
-
液晶屏與背光檢測
-
圖像抖動若伴隨閃爍或色塊，可能是液晶屏或背光板故障：
-
關閉背光（部分機型可通過菜單設置），觀察抖動是否消失，若消失則可能為背光驅動板（高壓板）異常；
-
若抖動與背光無關，可能是液晶屏內部電路問題，需更換屏幕總成。
-
觸摸層與控制器沖突
-
若觸摸操作時抖動加劇，可能是觸摸控制器與顯示驅動沖突：
-
斷開觸摸屏控制卡連接線，僅保留顯示功能，觀察抖動是否消失，若消失則需更換觸摸控制卡；
-
重新校準觸摸屏（進入系統設置中的 “觸摸校準” 選項），確保校準程序與硬件匹配。
-
優先排查電源與干擾 → 2. 檢查連接線與接口 → 3. 軟件重置與固件升級 → 4. 硬件部件（主板、屏幕）檢測 → 5. 專業備件更換。若操作復雜或無維修經驗，建議委托西門子授權維修中心處理，以確保設備修復后的穩定性。
