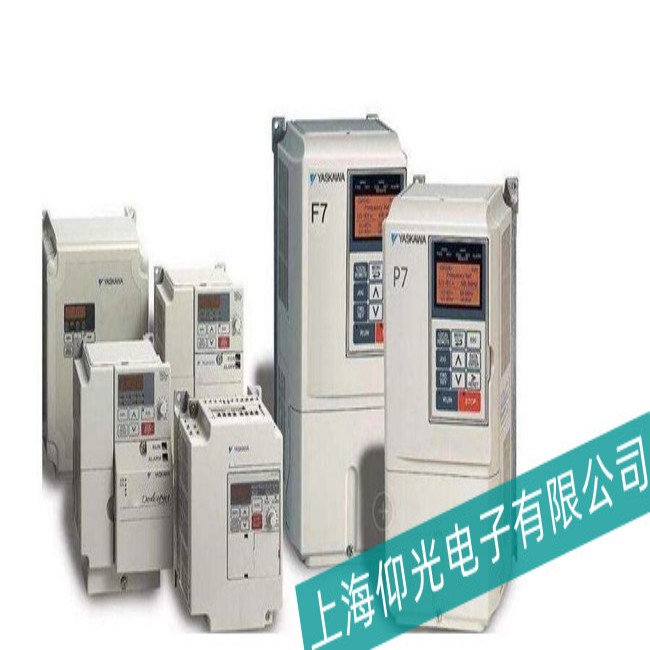

安川變頻器CIMR-F7B40P4出現接地故障（GF）時，通常表明輸出側存在對地短路或絕緣問題。以下是分步維修指南：
一、外部因素排查
-
電機與電纜檢查
- 絕緣測試：用兆歐表測量電機繞組對地絕緣（應≥0.5MΩ），若低于0.1MΩ則可能匝間短路或繞組接地。
- 電纜破損：檢查動力電纜（U/V/W）及接地線（PE）是否破皮，尤其是彎曲或移動部位。
- 接線錯誤：確認電機接線盒內無接線錯誤（如相序接反或誤接PE線）。
-
接地系統檢查
-
單點接地：確保電機外殼單獨接地，避免變頻器與電機重復接地形成環流。
-
接地電阻：測量接地電阻（應≤4Ω），若過高需改善接地體。
-
二、變頻器參數檢查
-
接地故障閾值調整
- 檢測靈敏度（E1-08/E1-09）：適當降低接地故障檢測靈敏度（如從50%調至30%），但需平衡保護有效性。
- 電子熱繼電器（E2-01~E2-04）：確認電機額定電流（E2-01）是否設置正確（需≤變頻器額定電流40A）。
-
保護功能驗證
-
復位操作：通過操作面板執行故障復位（按“STOP”+“RESET”鍵），觀察是否誤報。
-
參數初始化：若參數混亂，嘗試恢復出廠設置（參數C1-01=10，后斷電重啟）。
-
三、硬件故障排查
-
電流檢測電路
- 霍爾傳感器：檢查輸出側霍爾傳感器（如損壞需更換）。
- 控制板元件：觀察控制板是否有燒焦痕跡，測量關鍵元件（如運放、光耦）是否損壞。
-
功率模塊檢查
- IGBT短路：測量IGBT的CE極間電阻（正常應>100kΩ），若短路需更換功率模塊。
- 驅動電路：檢查驅動IC（如PC929）及驅動電阻是否異常。
-
電容與散熱系統
-
直流母線電容：測量電容容量（若下降超過20%需更換）。
-
散熱風扇：檢查風扇是否運轉，散熱片是否積灰導致IGBT過熱。
-
四、專業維修建議
若以上步驟未解決問題，可能存在以下深層故障：
- 控制板故障：CPU或檢測芯片損壞（需更換控制板）。
- 內部電路受潮：變頻器受潮導致絕緣下降，需烘干處理或更換元件。
- 固件缺陷：嘗試升級變頻器固件（需官方工具及程序）。
建議：復雜硬件故障需聯系安川授權維修點，避免非專業拆卸導致二次損壞。
五、預防措施
-
定期維護：每季度檢查電機絕緣、電纜狀態及接地系統。
-
環境控制：保持變頻器環境干燥、通風，加裝防塵罩。
-
保護升級：在變頻器輸出側加裝接地故障繼電器（如GF繼電器）。
通過以上步驟，可系統性解決CIMR-F7B40P4的接地故障。若涉及功率模塊或更換控制板，建議優先使用原廠配件以確保兼容性。
