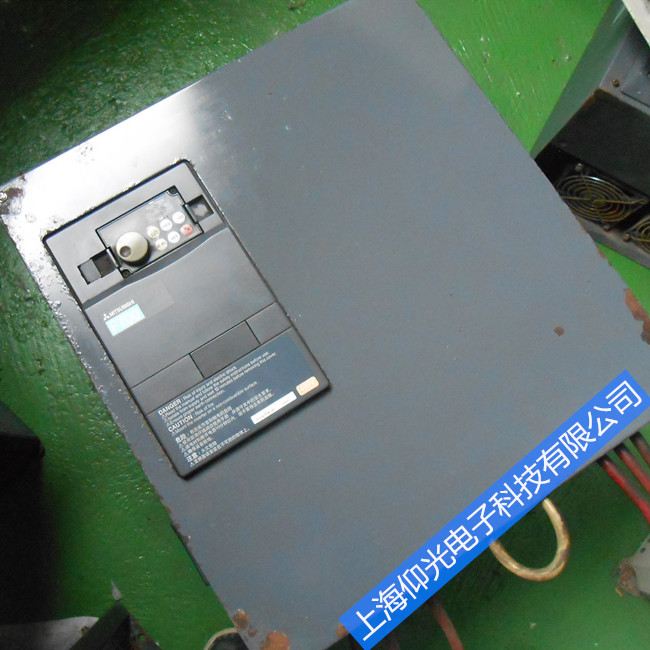

三菱變頻器出現嚴重故障的報警代碼
E.OC1加速時過電流中斷。輸出端和主電路電源（R、S、T）是否有短路？供電電源。
E.OC2 恒速時過流斷路 負載是否有快速變化，輸出是否短路。
E.OC3 減速時過流斷路 是否有快速減速運行，輸出是否短路，電機機械制動是否過早。
E.OV1 加速時再生過電壓中斷 加速是否過慢。
E.OV2 恒速時再生過電壓中斷 負載是否有快速變化。
E.OV3 減速和停車時再生過電壓中斷。
E.THM 電機過載斷路器（電子過流保護） 電機是否在過載狀態下使用。
E.THT 電機過載斷路器（電子過流保護） 電機是否在過載條件下使用。
E.IPF 瞬時電源故障（IPF） 調查瞬時電源故障的原因。
E.UVT欠壓保護 是否有大容量電機啟動，P、P1或直流電抗器之間是否有短路連接。
E.FIN 散熱片過熱 是否周圍溫度過高，散熱片是否堵塞。
E.GF 輸出側接地故障過流保護 電機和電纜是否接地。
E.OHT 外部熱繼電器動作 電機是否過熱。Pr.180～Pr.186(輸入端子功能選擇)中的任意一項，設定值7(OH信號)電機是否過熱？設置正確。
E.BE 制動晶體管異常 減載 J.制動頻率是否合適？
E.OLT 防止失速 電機是否在過載狀態下使用？
E.OPT選項報警
案例故障現象:一臺三菱FR-E720S-1.5K-CHT型變頻器輸出電壓偏低
變頻器維修檢修:該款三菱變頻器輸出功率1.5kW ,輸入單相220W 50Hz ,輸出三相200- -240V、 0.2~400Hz可調交流電，由主板及顯示/控制板、輸入/輸出接口板和功率模塊組成。其中功率模塊最為特殊,集成工頻整流電路和i相橋式逆變電路等的功率開關以及6相驅動脈沖分配電路和過流保護電路等。根據變頻器維修經驗,推斷故障原因和功率模塊有關。用數字萬用表二極管擋分別測量 交流輸入端子L1、L2與P+、N-端子之間的整流二極管以及輸出端子U、V、 W與P+、N-端子之間的續流二極管,發現L、L對P+ , N-_對LI、L2以及N-對U、V、W ,U、V、W對P+均存在正向二_極管效應,表明整流電路良好,逆變橋的開關管沒有短路。維修變頻器時將變頻器塑料外殼4個掛扣撬開,從鋁合金散熱片上拆下外殼,拔下外殼上主板和輸入/輸出接口板之間連接電纜,在變頻器維修時仔細檢查主板上各元器件,未發現明顯燒焦、爆裂現象。輸入/輸出接口板和功率模塊之間通過多個端子焊接在一起,變頻器維修時為了便于檢查,用電烙鐵和吸錫器清潔干凈各端子焊錫,分離輸入輸出接口板和功率模塊。該功率模塊為敞開式封裝,用透明膠將功率開關板和一塊線路板封裝在一個塑料殼內。 維修變頻器檢查發現在逆變區域,透明膠內有一直徑約6mm黑團 ,判斷是芯片擊穿所致。進-步觀察, V相橋臂IGBT開關管的發射極與續流二_極管陽極之間接線全部熔斷(這也是使用測量續流二_極管的方法未測出故障的原因)。
①清除變頻器維修故障部位黑團。清除透明膠前,應準備鑷子、手秫刀片酒精、藥棉等物品。透明膠具有一定黏性和彈性,因此切割膠前,先在其表面倒上-層酒精,用鑷子抓住膠并輕輕提起,用手術刀仔細割膠。待膠大部分清除后,用鑷子夾-塊蘸有酒精的藥棉將余膠清除干凈。切割、清潔動作應輕緩,避免割斷附近連接線。
②確定替換器件。根據變頻器維修元器件銘牌,該變頻器最大輸出電流為8A選用的替換管電流參數應在16A左右,本例選用IRC4PH40KD、TO-247封裝,安裝位置選在模塊右下角。為確保良好散熱,替換管應盡采用變頻器自帶的鋁散熱器散熱,為此去掉替換管下面模塊外殼塑料,將替換管緊貼在鋁散熱器平面上安裝,在散熱片上鉆孔,套絲后用螺絲固定好替換管。替換管和鋁散熱器之間應襯云母片以實現電氣隔離。
③連線。參照變頻器維修時其他變頻器IGBT開關管驅動信號線的布線方式,確定損壞開關管柵極和發射極引出線在開關驅動信號板的位置,使用外接導線將信號引到替換管的柵極和發射極。為防止干擾,連接采用雙絞線方式,普通細導線即可。由于變頻器維修替換的集電極和發射極不能直接焊接在模塊的陶瓷底板上,只能通過外接線的方式連接，集電極通過導線與上橋臂公共電源的銅引出線相接,發射極則通過導線與V端子下的銅弓出線相接(這兩條線應盡量短,宜用截面≥1mm2的多股銅導線)。
④安裝。輸入/輸出接口板的焊接面也有許多貼片元件,為防止變頻器維修時意外短路和電弧放電,在輸入愉出接口板和功率模塊之間應襯以絕緣板,確認輸入/輸出接口板無故障后,可將輸入/輸出接口板和功率模塊焊接在一起。
⑤聯機調試。空載時通過自耦變壓器逐漸增加輸入電壓,顯示正常后,按動控制面板按鍵觀察變頻器反應。上述正常后再接入電機,通過面板控制電機運行。經試驗,變頻器功能已完全恢復。受功率模塊成本和變頻器維修價格制約,目前國內業界對這種小功率變頻器的功率模塊損壞一般不予進行變頻器維修。實只要分析清楚故障原因,采取變頻器維修措施得當，仍有一 定的經濟效益。
