案例一
某水泥回轉窯配用Y315L2-8、110kW電動機ꎬ 選用美國A-B公司1336S-B250HP變頻器驅動。空載試車時起動運轉正常，但下料后再起動時，頻率上升到10z左右，電動機堵轉變頻器過電流保護跳閘，過電流值高達530A。
故障分析：
水泥回轉窯帶物料起動時，因物料的偏轉角隨著旋轉窯的轉動逐漸增大(見下圖)，當物料的重力造成的附加阻轉矩達到一定值時，使變頻器過電流跳閘。
故障處理：
調整變頻器壓頻比U/f線，當f為37Hz時U為380V，起動成功。但完成起動后變頻器進入恒功率運行，因電動機磁通過大導致電動機鐵心飽和發熱，20Hz時電流高達380A，無功電流約占80%。實際過電流是在10Hz左右，因此，只要在1/3基頻以下的低速區間設置足夠的轉矩提升，在其他頻率段基本保持恒轉矩下U/f曲線的斜率，是能夠完成回轉窯調速控制的，也就是應該設置低頻轉矩補償。通過反復調整低頻轉矩提升參數，回轉窯起動成功（新設置的轉矩補償線如下圖所示）。
總結：
進行轉矩補償就是修改變頻器的基本U/f線。基本U/f線是按電動機的最佳工作狀態設置的，理論上一般不做改動。低頻轉矩補償線實際上是電動機的臨時工作線，電動機起動之后，是不工作在補償線上的。如果修改了電動機工作點處的U/f線，特別是向提升的方向修改，那么電動機工作中就會出現過熱、過電流等不正常現象。該設備應選用矢量變頻器。
案例二

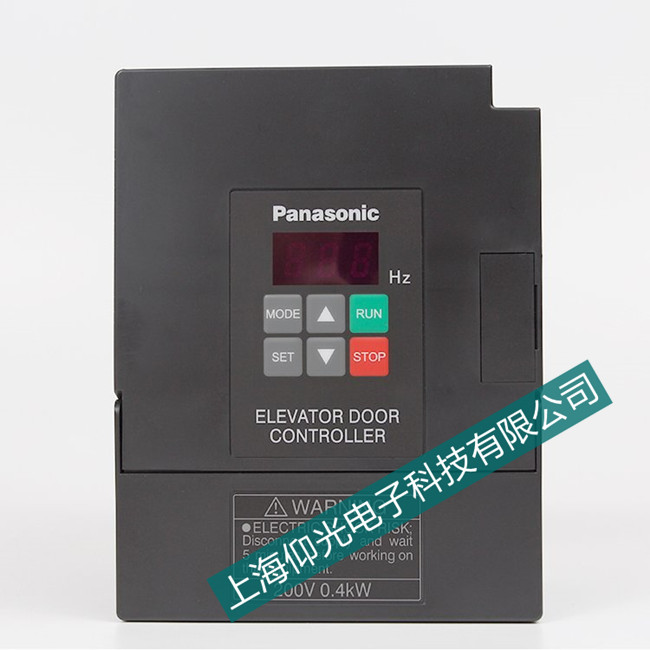

一臺日本松下電工BFV7037FP（3.7kW）變頻器，拖動3.7kW電動機。安裝完畢通電試機。按下起動按鈕，操作面板顯示屏顯示的頻率由低向高變化，可是電動機卻不轉，只是在不停地顫抖，同時伴隨著很大的噪聲，并顯示過載。
故障分析：
根據現象判斷，一是外電路有問題，二是參數設置有問題（因變頻器是新機不會有硬件問題）。停機檢查主電路與控制電路，將接線端子重新連接旋緊，開機再試，仍不能運轉。按操作面板上的功能鍵“SET”，把顯示屏切換到顯示輸出電流，再次起動電動機，顯示過。檢查電動機的傳動帶松緊適度，用手盤動帶輪也不覺得沉重，這時才考慮到變頻器的功能參數是否設置不當。
故障排除：
該變頻器有71種功能碼，與電動機起動有關的參數為“加速時間”和 “轉矩提升水平”。如果這兩個參數的設置與電動機的負載特性不匹配，就會造成電動機無法起動。加速時間設置過短、轉矩提升水平設置過大，都可能引起變頻器電流過大。按變頻器“MODE”鍵進入功能設定模式，將P01=2s（第一加速時間）修改為P01=6s；P05=20（轉矩提升水平）修改為P05=8。設置完畢，將顯示屏設為主顯示方式。按下起動按鈕，電動機起動、運行正常，輸出電流顯示在4.8A左右。
總結：
該變頻器故障是加速時間設置太短和轉矩提升水平選得太大（P05=20是該變頻器的最大轉矩補償）造成的。轉矩提升具有兩重性，當變頻器的轉矩不足，電動機無法起動時，適當進行轉矩提升，可以使電動機正常起動；如果補償過頭，造成電動機過大的無功電流，因無功電流形不成轉矩，電動機抖動不轉，變頻器因電流過大報過電流。
