遼寧吉林SEW變頻器上電后鍵盤無顯示故障怎么維修檢測
故障檢查：

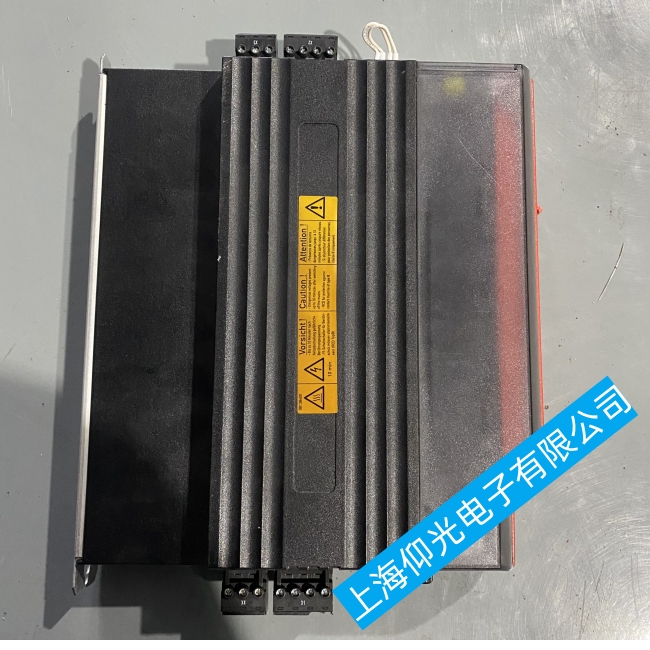

將該SEW變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，無顯示,測試控制卡上沒有+5VDC,判斷變頻器開關電源損壞。
檢查步驟：
第一步：檢查輸入電源是否正常，如果正常，可測量直流母線p、n端電壓是否正常：如果沒電壓，可以切斷電源，檢查充電電阻是否損壞或者短路；
第二步：經查p、n端電壓正常，即可更換鍵盤及鍵盤線，如果仍然沒有顯示，則需斷電后檢查主控板與電源板連接的26p排線是否有松動或損壞斷路；
第三步：如果上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍無顯示，則可判定鍵盤的晶振或諧振電容壞，此時可更換鍵盤或修理鍵盤；
第四步：如果上電后其它一切正常，但仍無顯示，則開關電源可能不工作，此時需停電后拔下p、n端電源，檢查ic3845的靜態是否正常（憑經驗進行檢查），如果ic3845靜態正常，此時在p、n加直流電壓后18v/1w穩壓二極管兩端約8v左右的電壓，但開關電源還是不工作，斷電檢查開關變壓器副邊的整流二極管是否有擊穿短路；
第五步：上電后18v/1w穩壓二極管有電壓，但還是沒有顯示，可除去外圍一些插線，包括繼電器線插頭、風扇線插頭，查風扇、繼電器是否有短路現象；
第六步：p、n端上電后，18v/1w穩壓二極管兩端電壓為8v左右，用示波器檢查ic3845的輸入端④腳是否有鋸齒波，輸出端⑥腳是否有輸出；
變頻器通電后鍵盤無顯示故障維修步驟七：檢查開關電源的輸出端+5v、±15v、+24v及各路驅動電源對地以及極間是否有短路。
故障原因：
將變頻器拆開后發現，發現變頻器電源卡上有很多的油污，并且在開關電源負載線路上，整流二極管旁邊出現一大塊燒焦的痕跡。在開關電源另外一路負載上有個整流二極管燒斷。同時發現該路的濾波電容出現漏液的痕跡，并且檢查發現了濾波電容負極處的銅皮和表層的正極電阻值很小，用小刀輕輕的去除中間的污垢，發現里面已經燒焦了，處理干凈后，短路現象消失。
因為變頻器的電源卡上非常臟，發生開關電源負載短路的幾率比較大。該變頻器開關電源損壞就是因為變頻器電源卡上短路導致。
維修方案：
該變頻器整體全部拆卸，變頻器電源卡非常臟，清洗電源卡上的油污，更換掉電解電容。修復損壞的線路。將變頻器單板測試，送電后，開關電源各路電源工作正常。安裝好變頻器，測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
