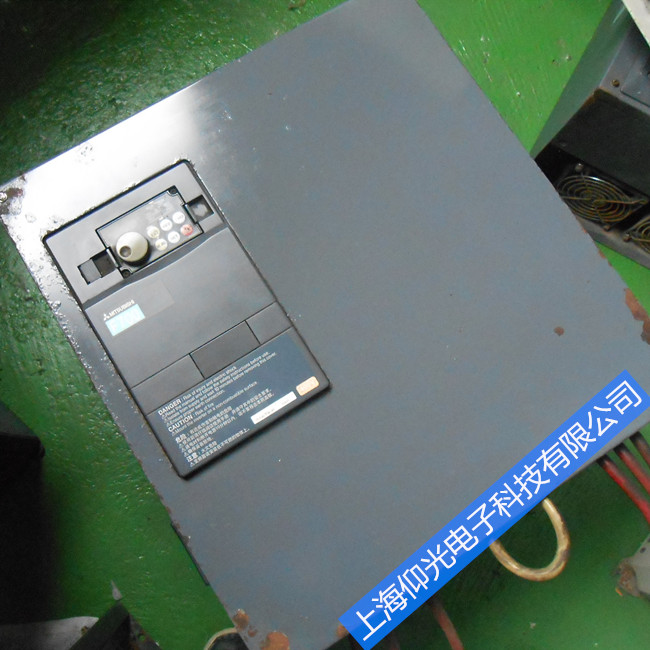

三菱變頻器維修具體常見故障方法有哪些。 最先是靜態檢測：
1.靜態檢測的具體步驟方法 在靜態檢測時要檢測整流電路：尋找變頻器內部直流穩 壓電源的 P 端和 N 端，將數字萬用表調至電阻 X10 檔，紅 表棒接到 P，黑表棒分別依到 R、S、T，應當有大概幾十歐 的阻值，且基本均衡。反過來將黑表棒接到 P 端，紅表棒按 順序接到 R、S、T，有個接近于無窮大的阻值。將紅表棒接 到 N 端，反復上面流程， 都應得到同樣結果。假如有下列結 果，能夠判斷電源電路已出現異常：
A、阻值三相不平衡，可以說明整流橋故障。
B、紅表棒接 P 端時，電阻無窮大，可以斷定整流橋故 障或起動電阻出現故障。 其次是測試逆變電路： 將紅表棒接到 P 端,黑表棒分別接 U、V、W 上，應該有 幾十歐的阻值，且各相阻值基本相同，反相應該為無窮大。 將黑表棒接到 N 端，重復以上步驟應獲得相同結果， 否則可 確定逆變模塊故障。
其次是動態測試：
判斷變頻器維修具體故障方法有哪幾種
2.動態測試的具體操作方法 在靜態測試結果正常以后，才可進行動態測試，即上電 試機。在上電前后一定要注意以下幾點 :
(1) 上電之前，須確認輸入電壓是否有誤，將 380V 電源 接入 220V 級變頻器之中會出現炸 (炸電容、 壓敏電阻、 模塊 等)。 (2) 檢查變頻器各接播口是否已正確連接 ,連接是否有松 動,連接異常有時可能導致變頻器出現故障 ,嚴重時會出現炸 機等情況。 (3) 上電后檢測故障顯示內容 ,并初步斷定故障及原因。
(4) 如未顯示故障 ,首先檢查參數是否有異常 ,并將參數復 歸后 ,進行空載 (不接電機 )情況下啟動變頻器 ,并測試 U、V、 W 三相輸出電壓值。如出現缺相、三相不平衡等情況，則模 塊或驅動板等有故障
(5) 在輸出電壓正常 (無缺相、三相平衡 )的情況下，帶載 測試。測試時，盡可能是滿負載測試。
然后對故障進行具體判斷：
(1) 整流模塊損壞： 一般是由于電網電壓或內部短路引起。在排除內部短路 情況下，更換整流橋。在現場處理故障時，應針對性查用戶 電網情況，如電網電壓，有無電焊機等對電網有污染的設備 等。
(2) 逆變模塊損壞： 一般是由于電機或電纜損壞及驅動電路故障引起。在修 理電路之后，測驅動波形良好狀態下，更換模塊。在現場服 務中更換驅動板之后，還須注意檢查馬達及連接電纜。
