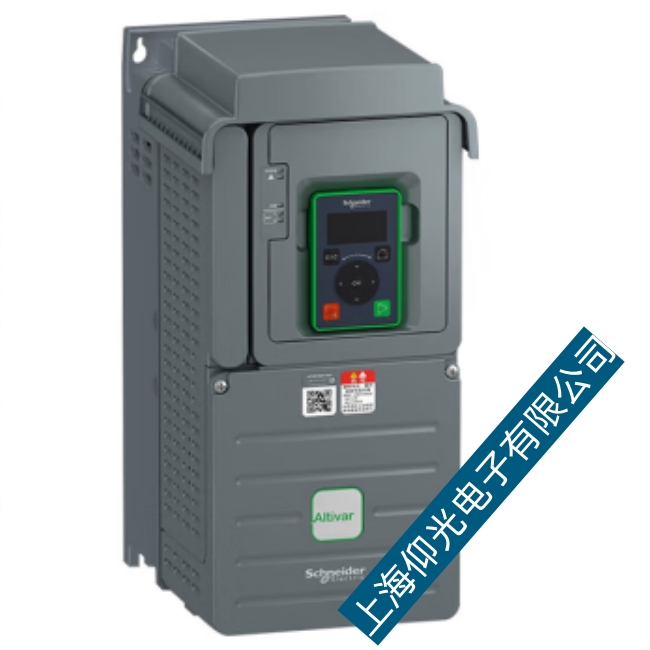

施耐德變頻器三相整流故障怎么維修
一、關于取樣脈沖信號
簡單的可控硅整流電路，是不含脈寬信號直接控制可控硅去了。含脈寬信號是為了將直流電壓由低到高，逐漸導通，完成充電。那么，為什么可控硅整流電路，都需要從輸入供電端取同步脈沖呢？
原因就是：交流電是由正負180度的周期組成的，只要是整流電路，不管你用正半周或者負半周，都只能取拾半波的電能。電這個東西，又不可目測，你怎么知道現在是正半波還是負半波呢，這個時候同步頭就顯得尤為重要了。
二、故障檢測
整流過程完成，那主控板怎樣判斷三相整流部分是否都正常工作呢？這有兩個衡量標準：
1.三相電壓輸入脈沖
2.母線電壓
根據上面描述，我們知道，R/S/T進線電壓，必須有同步脈沖到充電驅動板的，過程中不管那相沒有同步脈沖，CPU就認為該相無供電！充電板的cpu也無法輸出同步的驅動脈寬信號。母線電壓：如果變頻器待機狀態，母線變化還不明顯，但一旦加載缺相，母線下降就很明顯，這是第二個判斷點。有了這兩個判斷依據，cpu14足就會發出不同的脈沖，驅動電源板上的隔離光耦。
充電板實測：正常的時候，14足脈沖頻率50hz左右，當缺相發生，或者母線電壓波動過大的時候，輸出頻率大于50hz，頻率自動升高，主控板報警出現。
溫馨提示：請勿自行拆卸檢查或交給非專業人士，以免越修越壞，造成不必要的經濟損失！早一天聯系，少一天損失！上海仰光電子科技有限公司因為專注，所以專業！
上海仰光電子變頻器維修服務中心，專業提供變頻器維修服務，24小時全天候在線響應，隨時提供變頻器的技術咨詢與維修服務。公司維修團隊均具有十余年變頻器維修行業經驗，技術精湛、經驗豐富，成功維修過上萬臺變頻器，修復快速、返修率低，深層次維修性能有保障，更放心。
