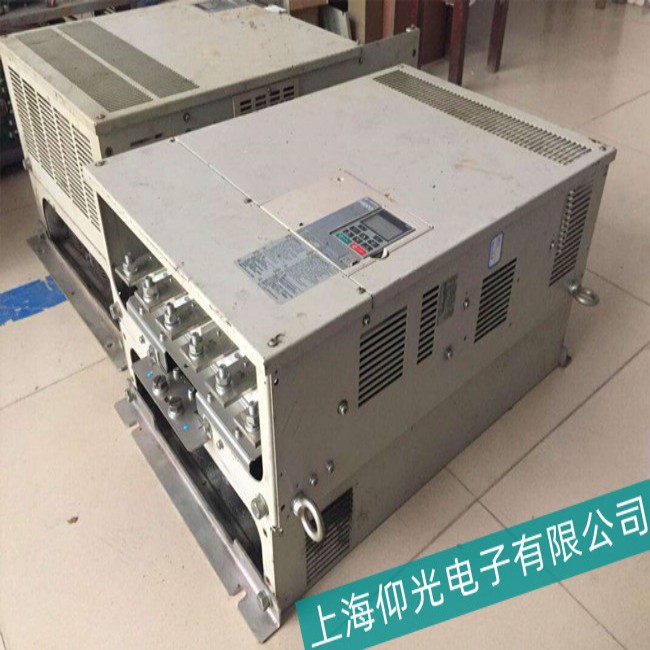

安川CIMR-F7B40P4變頻器維修-開關電源故障維修診斷
一、開關電源損壞
開關電源損壞是眾多安川變頻器中最常見的故障，通常是由于開關電源負載開關電源短路引起的，使用中聽到刺耳的尖叫聲時，這是脈沖變壓器發出的，很可能是輸出開關電源側短路。我們可以從故障的輸出端查找。另外當出現無顯示、無電壓控制端、風扇不轉等現象時首先要考慮安川變頻器開關電源是否損壞。
二、SC故障
SC故障是比較常見的安川變頻器。IGBT模塊損壞，這是引起SC故障的原因之一。另外，驅動電路損壞，容易引起SC故障報警。安川在設計驅動電路時，橋上使用驅動器，這是一個驅動模塊專用的IGBT耦合放大電路，橋下安川驅動電路是使用光耦，這是一個內部帶放大電路和檢測電路，光耦合器。此外，電機抖動、三相電流、電壓不平衡、有頻率顯示無電壓輸出等現象都有可能是IGBT模塊損壞。IGBT模塊損壞的原因有很多，首先是外部負載失效導致IGBT模塊損壞，如負載短路、堵轉等。
三、OH過熱
過熱是通常遇到的一個麻煩。出現這種情況，首先想到的是散熱風扇在運轉，觀察安川變頻器外部會看風扇是否運轉，另外30kW以上的機器機器內部也裝有散熱風扇，風扇損壞會報警導致OH。
四、UV欠壓故障
當安川變頻器出現欠壓故障時，首先應檢查輸入電源是否缺相，如果輸入電源沒有問題就要檢查整流電路是否有問題，如果沒有問題，就要看是否有直接電流檢測電路問題。機器200V等級 當直流母線電壓低于190VDC時，UV報警；400V等級為機器，當直流電壓低于380VDC時出現故障報警。主要檢查電路中是否有降壓電阻。
五、GF接地故障
在排除電機接地問題的原因后，極有可能是霍爾傳感器部分出現故障，傳感器由于溫度、濕度等環境因素，工作點容易發生漂移，導致廣發警報。接地故障安川變頻器輸出側接地電流超過安川變頻器額定電流的50%以上，檢查電機絕緣劣化是不是接地故障，變頻器與電機之間接線斷路。
