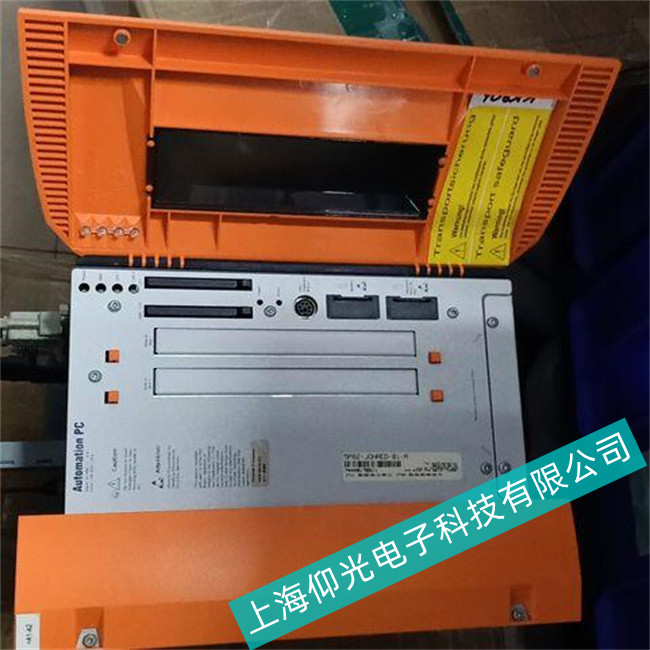

X射線機高壓貝加萊工控機5PP120.0571-27主板電路故障檢修方法
一、故障原因分析：
1、電源損壞造成貝加萊工控機5PP120.0571-27無法開機。
2、開機電路故障造成貝加萊工控機5PP120.0571-27無法開機。
3、主板其它地方有短路造成電源保護而貝加萊工控機5PP120.0571-27無法開機。
4、開關按鈕接觸不良造成貝加萊工控機5PP120.0571-27無法開機。
二、故障測試點及排除：
1、懷疑貝加萊工控機5PP120.0571-27主機電源好壞：首先接好電源，按下開關，如果不能通電，再把主機的電源拔下來,用鑷子把電源的綠線和黑線短路,看電源風扇轉不，如果轉，說明電源是好的。也可用萬用表測量各路電壓是否正常，以防萬一。ATX電源電壓誤差是5%。
2、懷疑貝加萊工控機5PP120.0571-27主機開關好壞：再把ATX電源線和主板接好,把主板上的開關針、復位針等拔起，用鑷子短路開關針觸發電源開關，看能不能開機，如果能,就說明是主機箱的開關壞,把主機箱開關拆出清洗.如果短路開關針觸發電源還是不能開機，說明主板真的不能觸發開機,把主板從機箱里拆出來檢修。
3、把貝加萊工控機5PP120.0571-27主板拆下來，先把板上的灰塵清掃干凈，以免防礙檢修.先目測一下，看主板上面有無元器件燒壞，鼓包，電腦板上有無燒焦、斷線的。把主板放好,插上假負載，插好電源,測試卡，做好檢修準備.
4、直接短路接綠線和黑線.如果此時可以加電開機說明故障在軟開機電路本身。如果此時不可以加電或風扇轉一下就停、診斷卡燈亮一下就滅，主板診斷卡上的燈狂閃、電源發出響聲說明主板有短路現象。（一般是5V、12V短路）ATX電源內部保護。
5、對于貝加萊工控機5PP120.0571-27主板短路，可測ATX電源插座的各供電腳對地阻值，從而縮小檢查范圍.橙色線100-300歐左右；紅色線75-380歐左右；黃、紫、灰、綠在300—600歐左右。ATX電源對黃12V和紅5V進行短路保護。使用紅5V電壓的元件有南橋、I/O、bios、聲卡、串口芯片、并口芯片、5V濾波電容、電源管理芯片、門電路芯片、場管等。
使用黃12V電壓的元件有場管、12V濾波電容、電源管理芯片、串口芯片等
使用橙3.3V電壓的元件有南北橋、I/O、bios、時鐘芯片、網卡芯片、聲卡芯片、1394芯片、濾波貼片電容等。輕微短路時有發燙感覺
