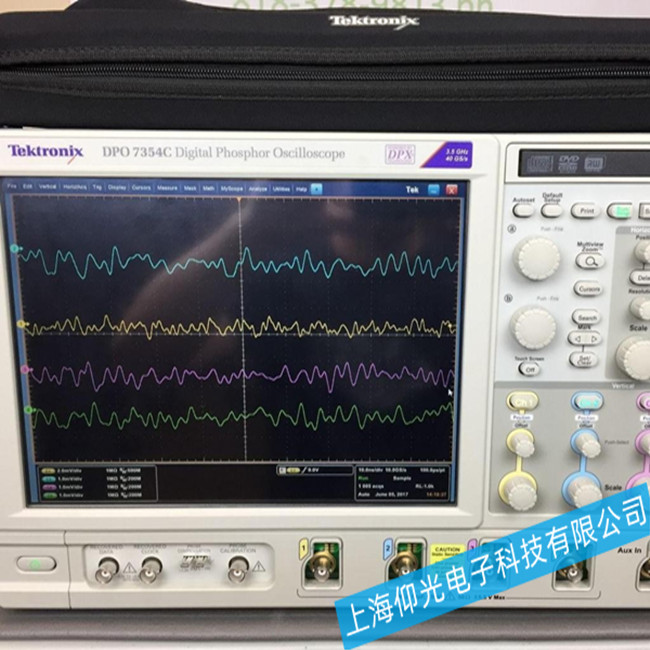

泰克DPO7354C示波器無信號波形故障檢修方法
一、示波器不能啟動?
首先檢查電源線、插線板是否完好，檢查電源開關是否全部打開。用風扇是否轉動判斷機器是否通電
如一切正常但示波器還是不能啟動，請聯系售后。
二、采集信號時，屏幕未出現信號波形?
1、 檢查探頭是否正常接在信號連接線上。
2、 檢查信號連接線是否正常接在BNC(即通道連接器)上。
3、 檢查探頭是否與待測物正常連接
4、 檢查待測物是否有信號產生(可將有信號產生的通道與有問題的通道接在一起來確定問題所在)。
5、 再重新采集信號一次。
6、 觸發方式設為什么狀態。
三、有波形顯示，但是不能穩定下來
1、檢查觸發面板的信源通道是否與實際使用的信號通道相符。
2、手動調節LEVEL 觸發旋鈕，觀察波形是否穩定。
3、使用AUTO 自動調節波形，觀察波形是否穩定。
4、調節時基，排除假波干擾。
四、示波器測量幅值不準
1、檢查信源幅值的單位，示波器自動測量的幅值為Vpp，即最高值與最低值之差。用戶通常容易與Vrms混淆，即有效值。例如我們常說的市電為220Vrms，但其Vpp超過了600V。
2、示波器不是精確測量工具，在縱軸上按使用芯片的位數會存在一定的量化誤差。
五、用觀察高頻信號失真較大
1、測量信號越接近示波器帶寬上線，失真越大，通常來說用帶寬≥信號帶寬五倍的示波器去測量可以得到失真很小的信號。
2、示波器探頭選擇不當會導致看到的波形失真，首先探頭帶寬要大于信號帶寬，最好也是≥信號帶寬的5倍，其次，探頭如果分為兩個檔位的話，兩個檔位的帶寬不相同，1X檔位帶寬通常是6MHz-10MHz，10X檔位是探頭規格寫的最大帶寬。
