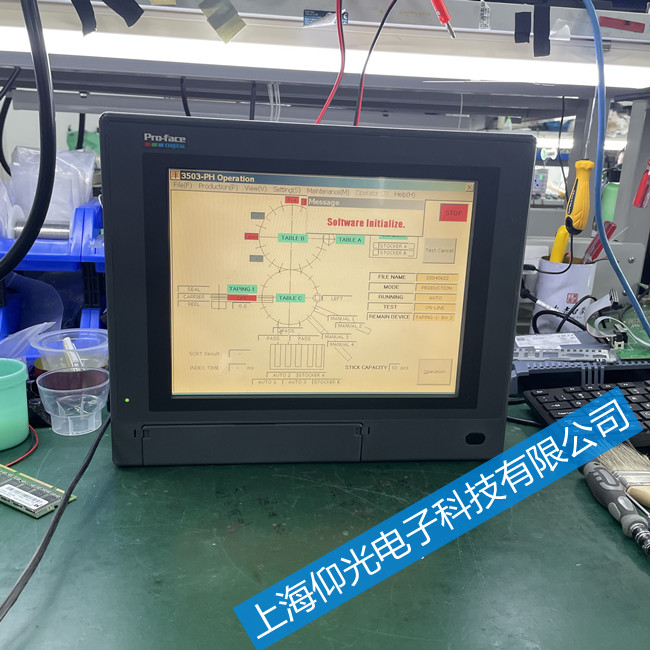

紡織普洛菲斯觸摸屏維修原理 GP2301-TC41-24V常見故障維修
紡織普洛菲斯觸摸屏維修原理
一、觸摸屏的種類與原理觸摸屏的基本原理是，用手指或其他物體觸摸安裝在顯示器前端的觸摸屏時，所觸摸的位置(以坐標形式)由觸摸屏控制器檢測，并通過接口(如RS-232串行口)送到CPU，從而確定輸入的信息。
觸摸屏系統一般包括觸摸屏控制器(卡)和觸摸檢測裝置兩個部分。其中，觸摸屏控制器(卡)的主要作用是從觸摸點檢測裝置上接收觸摸信息，并將它轉換成觸點坐標，再送給CPU，它同時能接收CPU發來的命令并加以執行：觸摸檢測裝置一般安裝在顯示器的前端，主要作用是檢測用戶的觸摸位置，并傳送給觸摸屏控制卡。
1.電阻觸摸屏
電阻觸摸屏的屏體部分是一塊與顯示器表面相匹配的多層復合薄膜，由一層玻璃或有機玻璃作為基層，表面涂有一層透明的導電層，上面再蓋有一層外表面硬化處理、光滑防刮的塑料層，它的內表面也涂有一層透明導電層，在兩層導電層之間有許多細小(小于千分之一英寸)的透明隔離點把它們隔開絕緣。
當手指觸摸屏幕時，平常相互絕緣的兩層導電層就在觸摸點位置有了一個接觸，因其中一面導電層接通Y軸方向的5V均勻電壓場，使得偵測層的電壓由零變為非零，這種接通狀態被控制器偵測到后，進行A/D轉換，并將得到的電壓值與5V相比即可得到觸摸點的Y軸坐標，同理得出X軸的坐標，這就是所有電阻技術觸摸屏共同的基本原理。電阻類觸摸屏的關鍵在于材料科技。電阻屏根據引出線數多少，分為四線、五線、六線等多線電阻觸摸屏。電阻式觸摸屏在強化玻璃表面分別涂上兩層OTI透明氧化金屬導電層，外面的一層OTI涂層作為導電體，第二層OTI則經過精密的網絡附上橫豎兩個方向的+5V至0V的電壓場，兩層OTI之間以細小的透明隔離點隔開。當手指接觸屏幕時，兩層OTI導電層就會出現一個接觸點，電腦同時檢測電壓及電流，計算出觸摸的位置，反應速度為10-20ms。
