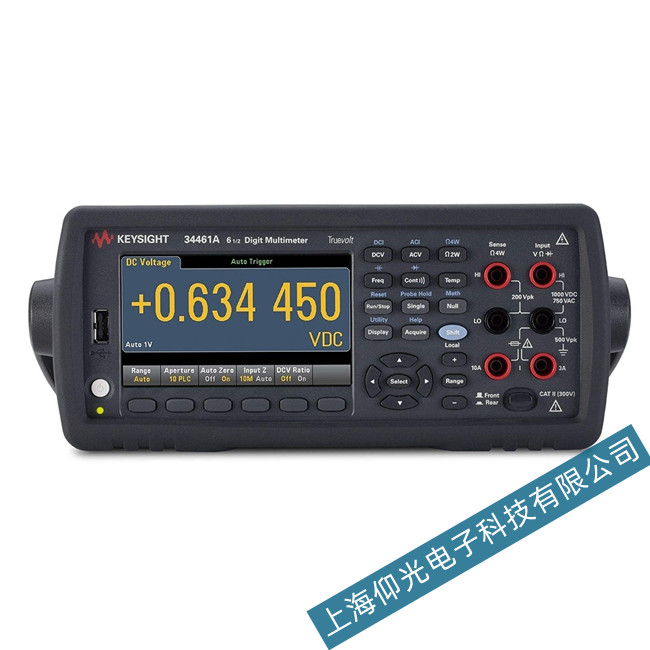

是德Keysight 34461A數字萬用表使用時出現故障的處理方式
⑴被測表的測量范圍轉到直流電壓低擋;
⑵精確測量A/D轉換軟件工作標準電壓是不是常規。按照表內較常用A/D轉換軟件型號規格,相匹配V+腳和COM腳,精確測量值與它的典型值相相對比較是不是相符合。
⑶測A/D轉換軟件的基準點額定電壓,較常用的數字萬用表的基準點額定電壓通常全部都是100mV或1V,即精確測量VREF+與COM間的直流電壓,若偏移100mV或1V,可利用外接電阻器開展調整。
⑷進行檢查輸進為零的表明數,把A/D轉換軟件的正端IN+與負端IN-短路,使輸進額定電壓Vin=0,儀表盤表明“00.0"或“00.00"。
⑸進行檢查液晶顯示器的全亮筆畫查字。把檢測端TEST腳與正機箱電源端V+短路,使邏輯性地轉變成高電位,全都數字電路設計停止工作。因每個筆畫查字上面都加有直流電壓,因而全都筆畫查字亮對合表表明“1888",對合表表明“18888"。若存在缺筆畫查字狀況,進行檢查A/D轉換軟件相匹配輸出腳與導電銀漿(或聯線),與液晶顯示器間是不是有出現接觸不良和掉線具體情況。
⒉若部分檔不太好,詳細說明A/D轉換軟件和機箱電源部位都工作任務常規。因直流電壓、電阻功率檔公用自主分壓電阻;交直流電流公用分線盒;交流電流與電流值公用自主AC/DC轉換軟件;其余如Cx、HFE、F等都由單獨的不同的轉換軟件組合成。知道差異相互關系,再按照機箱電源圖,就非常容易找出出現故障部位。若精確測量小數據信號不準確無誤或表明數字跳動大,則突出進行檢查測量范圍控制開關的了解是不是優良。
⒊若表明精確測量鍵入不穩,且參數值經常累計額變大,短路A/D轉換軟件的輸進端,表明鍵入不求零的具體情況,則通常是0.1μF的基準點瓷片電容性能指標異常所基點的。
