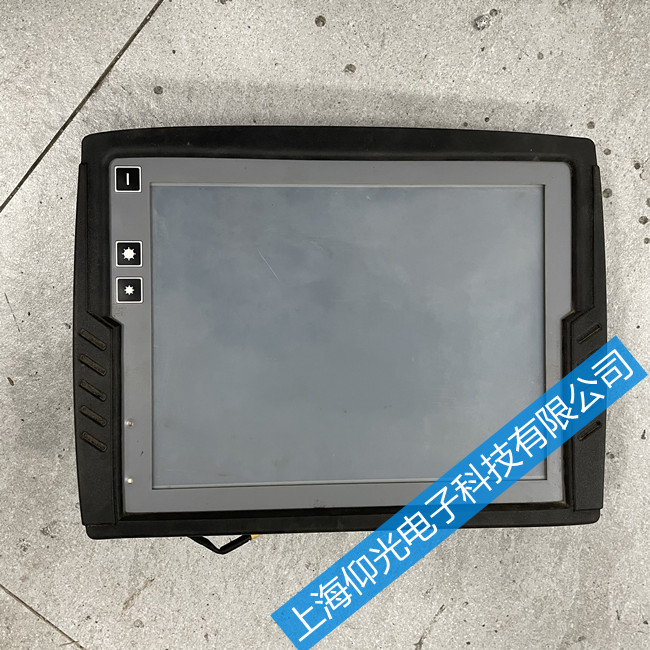

麥基嘉吊機CCP XS C000 071顯示屏 MacGregor維修
MacGregor 麥基嘉吊機操作屏維修
控制系統電源分布220 V/440 V 交流電從機艙配電板分別輸送過來，到達滑環后要進行再分配。220 V交流電主要為吊臂燈、甲板燈、艙室加熱、克令吊內照明燈、加熱器、駕駛室風機（24 V）等設施供電，當供電線路發生絕緣降低時，主配電板的220 V絕緣報警設置會啟動。440 V交流電經滑環主要為液壓泵主電機、油冷卻器風機馬達、泵房內通風機馬達供電。440 V通過三相變壓器、保險絲、整流橋、穩壓電容組成整流電路并輸出三個支路，如圖1所示：一支路是轉換成230 V 交流電，為控制回路提供電源；二支路經變壓器轉換成8 V直流電，為每塊控制板MPC的微處理器提供5 V電直流電；三支路是通過整流橋轉換成24 V 直流電，作為控制系統的輸入、輸出控制信號。
麥基嘉吊機CCP XS C000 071顯示屏維修系統控制發出故障報警的基本原理
操作手柄輸出+1.5 V到+10.5 V的電壓到控制板，其方向和高低速選擇是通過手柄帶動微動開關，接通24 V高電平，輸入到控制板；控制板會綜合信息輸出24 V帶電流反饋的脈沖信息（PWM），如果輸出電流達不到控制板設定的要求，系統會發出故障信息報警。
