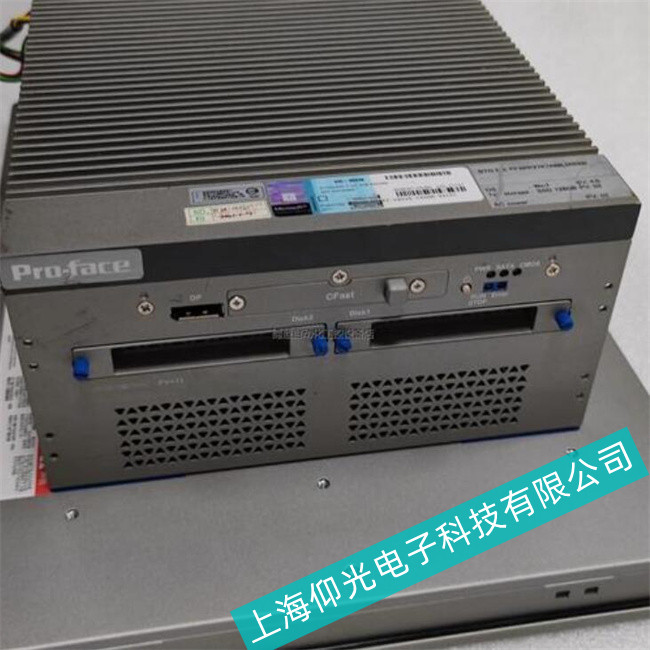

普洛菲斯PS3650A-T42S-5M-XM60工控機環境引起磁盤故障分析
隨著工業與計算機的快速發展，在自動化程度越來越高的今天,計算機也應用到自動化控制系統的方方面面。工業控制計算機(以下簡稱工控機)的安全也顯得尤為重要。工控機與普通計算機的技術原理相同，組成結構也差不多，只是在工控機強調的是其工作穩定性。工控機一般工作在相對惡劣的環境下工作的，對環境溫度、濕度、供給電壓、平穩性、通風性能等要求比較高，但工作環境往往達不到要求，工控機也容易發生故障，部分硬件出現問題還能及時更換，一旦磁盤發生損壞，會造成大量記錄數據丟失，控制軟件破壞，短時間無法修復，造成被控參數控制不穩，往往帶來巨大的經濟損失
普洛菲斯PS3650A-T42S-5M-XM60工控機磁盤故障
一、 故障現象描述：
工控機長時間運行后，(長時間指：包括連續工作一個標準月30天/24小時工作制及以上的時間)，機箱內積集大量灰塵，機箱溫度較高。通常在不關機的情況下一切工作正常，一旦因電力供應不足或需要緊急停機時，控制系統容易出現磁盤無法啟動、系統無法加載、長時間處于登陸畫面等故障。
二、故障分析及排除方法：
引起磁盤故障的原因非常多，我們?cè)谶@里大概的分為磁盤本身的質量問題和工作環境引起的故障問題。
磁盤本身的質量問題，我們無法深入考究，只有在開始做控制系統時，選擇購買質量、品牌較好硬盤，也可以利用Scandisk、Norton DiskDoctor等軟件進行磁盤表面缺陷檢測。假如我們能夠預知硬盤的質量和健康狀態，這將為我們選擇硬盤和備份重要數據贏得時間。有款Drive Health軟件，可以檢測硬盤的使用壽命，可以幫助大家提前得知硬盤健康狀態。
三、工作環境引起的故障問題，常見的有下面幾個方面：
1、工控機工作時間長。由于正常生產的需要，部分工廠的工業控制系統需要長時間工作，給工控機操作系統帶來巨大考驗。據微軟的操作系統運行時間報告中表明，微軟聲稱其Windows
2000后的操作系統可以支持長時間工作，但從實際運行看，運行時間超過一周后，磁盤在龐大數據交換過程中，會積累大量的數據碎片，容易造成磁盤邏輯壞道、讀寫錯誤及系統運行和啟動變慢。所以工控機在生產允許的情況下，可定時進行重啟工控機和磁盤碎片整理，以減少因長時間工作導致的磁盤錯誤。重啟時間可按工控機處理數據量的大小和生產情況而定，它不是硬性的，需要讀者慢慢摸索。從筆者的實際經驗來看，一個標準月(30天)重啟和整理一次工控機可以減少磁盤錯誤的機率。
2、工控機內部溫度過高。在需長時間高溫運行的環境中，計算機各元件極易發生老化、硬盤故障的頻率也較之升高。這就需要工廠的自動化系統維護人員在日常巡檢中，密切關注機箱溫度，盡量使工控機的溫度保持在10--30攝氏度之間，過高、過低的溫度都不適宜硬盤的保護，如果機箱溫度達到30攝氏度，內部硬盤的溫度會達到40度或更高。我們可以簡單DIR一下自己的工控機，以達到降低環境溫度的作用。一、更換大功率CPU、硬盤風扇(硬盤風扇要注意固定，不宜安裝在硬盤固件架上，以防因風扇轉動帶來硬盤震動)加快散熱;二、在機箱內部加裝向機箱外抽風的風扇，增加空氣對流;三、在放置工控機的機柜上，安裝小型軸流風機;四、在控制室加裝空調，以降低空間溫度。
3、環境濕度不適宜。工控機主要是由眾多電子元件的集成電路構成，其絕緣性能跟環境濕度有很大關系。濕度過大，容易造成電路板短路而燒毀;濕度過小，容易產生靜電，也會擊穿部分電子元件。因此，濕度過大、過小，都會給工控機帶來潛在的威脅。靜電防護問題上要求我們工控機上必須要有良好的儀表接地。值得說明的是，工控機接地極不同于土建上的防雷接地，接地極選址應距控制室處三米遠，在室外的地坪下1700mm處用∮20鍍鋅角鋼作垂直接地極，接地?cái)?shù)量滿足接地電阻小于1歐姆(回填時應用搖表測試)，再采用40*40*4鍍鋅扁鋼與接地體可靠焊接(每個焊接點還要做仔細的防銹處理)，分至建筑物內換接25mm銅電纜至系統地端子和工控機接地點。這樣可以有效的減少靜電帶來的危害。
4、地面震感大。很多工廠生產中需要電機產生拖動、震動等物理性位移動作，不僅帶來巨大的噪音，機器工作時帶來的震動會給工控機磁盤、光驅、軟驅帶來巨大的損害。磁盤生產的工藝越來越高，現行轉速已達到7200轉每秒乃至更高。在自動化控制系統中的大量數據交換中，長時間、高速度運轉的磁盤，容易因磁盤震動，導致磁盤讀寫能力下降，磁頭定位緩慢，甚至造成磁盤損壞;因此減少工控機環境震感，有利于保護磁盤。我們可以在工程設計時，盡可能的讓工控機遠離震源大的工作現場;如果工作地點無法更改，我們還可以在工控機柜、箱體下墊置海綿、可緩沖性物體以減小震動帶來的危害。
5、空氣中的可吸入顆粒物多。很多工廠的原料大多需要粉料進行加工，加上外界空氣流動大、沙塵多，工控機內容易集積大量粘糊狀積塵，造成工控機內局部溫度過高，帶來硬件損壞。這種情況多發于CPU、電源、硬盤、顯卡等散熱風扇周圍。積塵較輕的地方，在正常生產允許的情況下，可以采用定時吹塵。積塵較嚴重的地方，可以工控機箱透風處安置濾塵紗布，定期清理。
6、供電電壓波動大、易停電。工業和生活快速的發展，對電的需求量也日益增大，很多地區有電力供應不足、電壓不穩、易停電的情況發生。電壓不穩和突然停電，造成系統頻繁重啟，系統文件也容易因此發生丟失而無法正常啟動;正在執行讀寫動作的磁頭，有時會因?yàn)橥ｋ娫斐纱蓬^回位不準帶來工控機磁盤故障。因此工控機工作環境電源的穩定關系到工控機工作正常與否。我們可以采用穩壓電源和UPS不間斷電源進行保護，具體設備選型，要依負載功率大小、需保持工作時間多少來定。
