艾默生CT/Emerson變頻器sp4403欠壓故障維修實例
實例1：

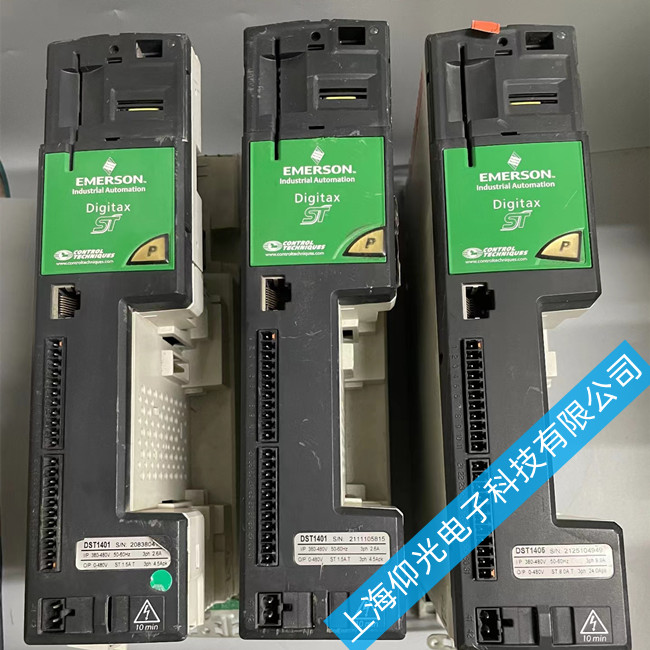

一臺sp4403艾默生變頻器，上電顯示一明一滅的，面板顯示輸入電源欠壓。
看一眼就確定不是欠壓，因為電源沒有正常工作起來。Sp4403伺服器電源無法工作有兩點：1.后級有短路，造成負載過重而停止工作。2.工作電源故障。這臺艾默生伺服器因為功率較大，廠家采用了可控硅半橋整流供電的辦法�？煽毓枵骺梢怨�(jié)省價格昂貴的接觸器，得到同頻同步的整流電流。半橋整流就是控制可控硅的正向整流，取三相交流脈沖，處理后得到正向脈沖，控制可控硅的正向斬波。當電容充電完成以后，可控硅工作，為蓄能電容蓄能。
我首先懷疑后級有短路，拔掉風扇，電源可以啟動。但單獨家電確定風扇是好的。關機一段時間，上電故障又出現，懷疑后級濾波電容，實測容量確有變化。更換，故障依舊。拔掉通訊板卡，故障依舊。這才在回過頭來注意充電電路，因為板卡的啟動電源設計獨特，在桌面啟動非常不方便，也因此走了彎路。CT Emenrson sp4403的充電電路設計比較龜毛，別的品牌都是提供一個充電電阻，它把這個都省略了，先分壓建立一個15v的工作電壓，這個工作電壓建立起來，然后比較器開始工作，得到整流脈沖。這臺伺服器經過分析，原來是一個電阻阻值變大，造成整流電路無法建立工作電源。更換該電阻，故障修復。
