艾默生CT/Emerson變頻器UNI3403維修實例
實例1：

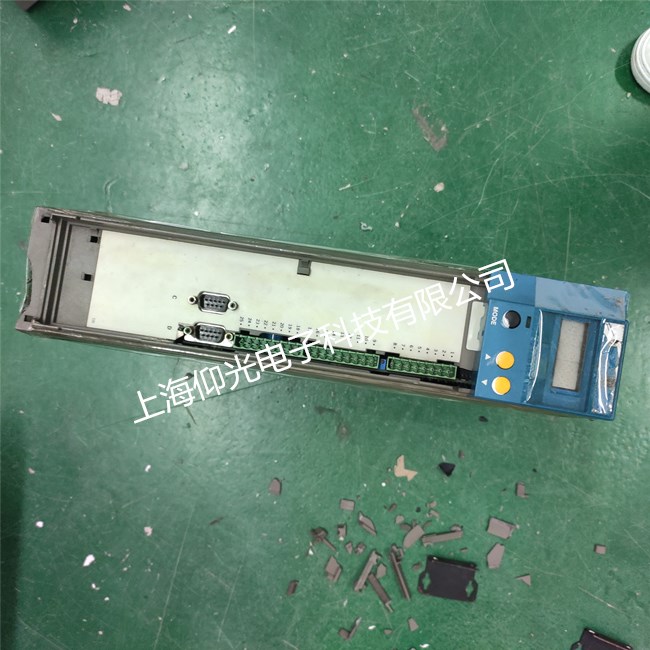

一臺紡織廠sp2403驅動器，有時報故障OV，意思是輸入電壓過壓。
我說過，艾默生sp系列的母線檢測很少出現問題的。母線檢測也要分別看待：1.上電就報母線過壓；2.運行中報母線過壓。上電就報母線過壓，可以先看0505，這個實時電壓必須超過780才會過壓報警。現場母線電壓，顯示562，很正常。為了進一步確定，將電源改為輔助電源供電，線上功率電源，母線檢測正常，然后斷開功率電源，用萬用表直接檢測母線消失電壓和監控電壓是否一致,——比較的數據非常的準確，看來故障點不在母線檢測電路。
重新整理了一下思路，覺得故障點應該還是在電源電路上。便一路一路的往下測，當測到主板供電電壓時，發現該電壓有28v，有點偏高。但一般的主板供電電源范圍都比較寬，可以再20—30v間正常工作（比如keb）。先查電容，容量偏差不大，再查電阻，發現阻抗不對，試著將供電電壓跳開，采用外部直流供電，故障馬上消失。看來問題找到了，繼續向后反推，最后是一個穩壓ic出了故障，導致供電無法穩定，造成輸入ov故障報警。更換同型號ic，整機修復。
實例2：
一臺sp4403艾默生變頻器，上電顯示一明一滅的，面板顯示輸入電源欠壓。
看一眼就確定不是欠壓，因?yàn)殡娫礇](méi)有正常工作起來。Sp4403伺服器電源無法工作有兩點：1.后級有短路，造成負載過重而停止工作。2.工作電源故障。這臺艾默生伺服器因?yàn)楣β瘦^大，廠家采用了可控硅半橋整流供電的辦法。可控硅整流可以節省價格昂貴的接觸器，得到同頻同步的整流電流。半橋整流就是控制可控硅的正向整流，取三相交流脈沖，處理后得到正向脈沖，控制可控硅的正向斬波。當電容充電完成以后，可控硅工作，為蓄能電容蓄能。
我首先懷疑后級有短路，拔掉風扇，電源可以啟動。但單獨家電確定風扇是好的。關機一段時間，上電故障又出現，懷疑后級濾波電容，實測容量確有變化。更換，故障依舊。拔掉通訊板卡，故障依舊。這才在回過頭來注意充電電路，因?yàn)榘蹇ǖ膯?dòng)電源設計獨特，在桌面啟動非常不方便，也因此走了彎路。CT Emenrson sp4403的充電電路設計比較龜毛，別的品牌都是提供一個充電電阻，它把這個都省略了，先分壓建立一個15v的工作電壓，這個工作電壓建立起來，然后比較器開始工作，得到整流脈沖。這臺伺服器經過分析，原來是一個電阻阻值變大，造成整流電路無法建立工作電源。更換該電阻，故障修復。
實例3：
一臺sp3403變頻器，啟動故障是hf25,電流取樣故障。
這個故障時有時無，正常的時候上電就可以運行，故障的時候無法復位。這故障反復出現，廠家決定維修。接到故障機，我首先懷疑電流霍爾的故障，反復試機，故障始終不出現。于是接上電，先不通上就放在一邊，忙別的設備。第二天早上首先上電，故障出現了，趕緊測試霍爾元件的基本電壓值，發現一相電壓明顯不對，看來故障真是霍爾造成的。
Sp系列的霍爾屬于艾默生的訂制品，性能還是很穩定的，他這個電路設計也比較有特點的。差分輸出后到ic5得到精確的比較電壓，然后由兩個分立元件放大，重點是經放大后的信號在反饋到霍爾線圈，得到較高動態的電流信號。艾默生的霍爾是不容易壞的，但這個環路上的分壓電阻，倒是時有損壞。先測板上的電容電阻，并無異樣，再仔細檢測霍爾，結果發現是霍爾線圈線圈的引線開路，重新焊接清洗，上機兩天無異樣，故障徹底修復。
