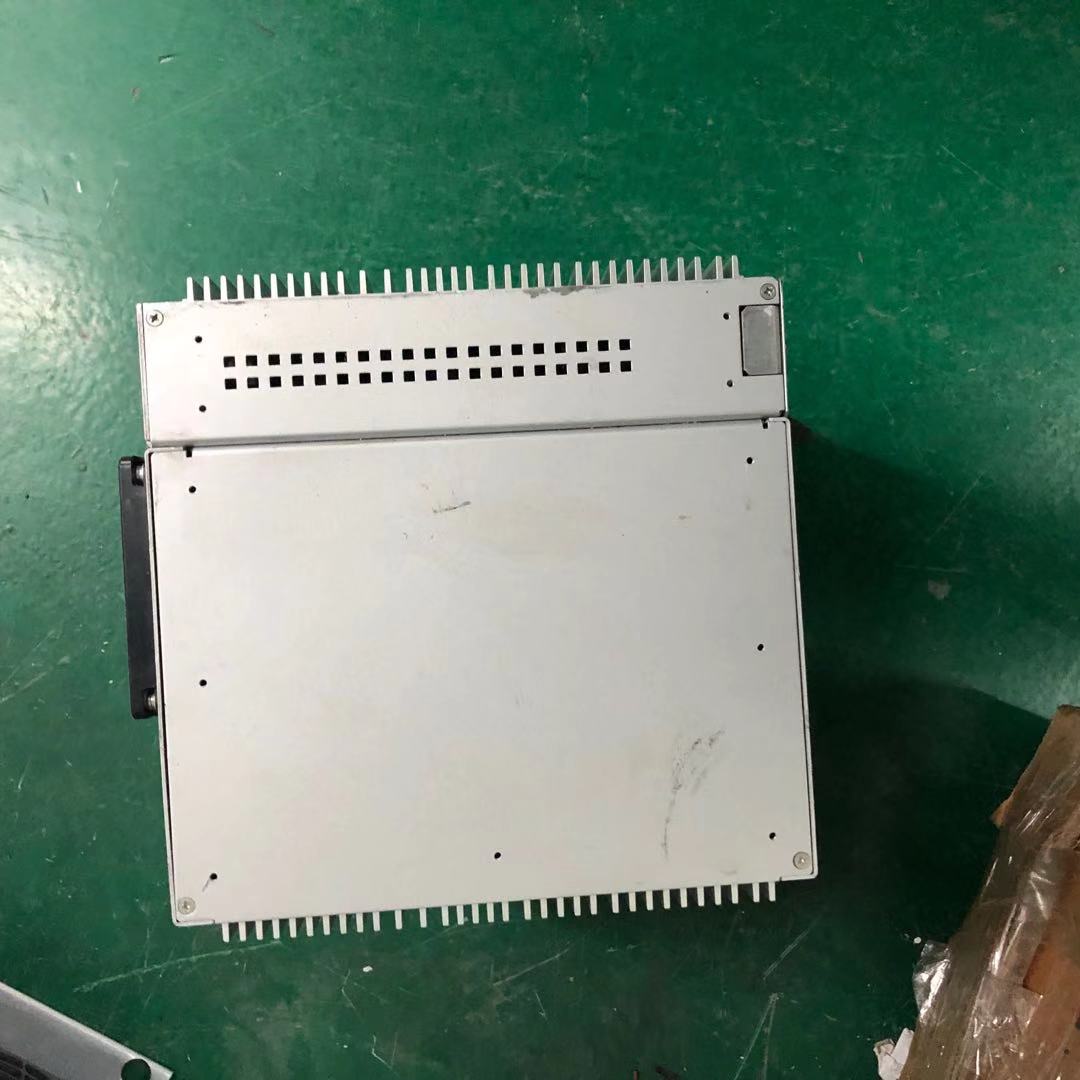

FANUC機器人控制器斷電檢修后，對控制器送電，機器人報伺服故障，故障代碼為SERVO-062。對此故障進行復位：按MENUS→SYSTEM→F1，[TYPE]→找 master/cal→F3，RES_PCA →F4，YES 后，機器人仍然報伺服故障……
一、故障現象：
FANUC機器人控制器斷電檢修后，對控制器送電，機器人報伺服故障，故障代碼為SERVO-062。對此故障進行復位：按MENUS→SYSTEM→F1，[TYPE]→找 master/cal→F3，RES_PCA →F4，YES 后，機器人仍然報伺服故障。
二、故障分析和檢查
故障代碼SERVO-062的解釋為SERVO2 BZAL alarm（Group: %d Axis:%d），故障可能原因分析如下：
（1）機器人編碼器上數據存儲的電池?zé)o電或者已經損壞 拆卸編碼器脈沖數據存儲的電池安裝盒，電池盒內裝有4節普通1.5V的1號干電池，對每節電池的電壓進行測量，均在1.4V以下，電池電壓明顯偏低，于是更換新電池，再次對故障進行復位，機器人仍然報SERVO-062故障。
（2）控制器內伺服放大器控制板壞 檢查伺服放大器LED“D7”上方的2個DC鏈路電壓檢測螺絲，確認DC鏈路電壓。如果檢測到的DC鏈路電壓高于50V，就可判斷伺服放大器控制板處于異常狀態。實際檢測發現DC鏈路電壓低于50V，所以初步判斷伺服放大器控制板處于正常狀態。進一步對伺服放大器控制板上P5V、P3.3V、SVEMG和OPEN的LED顏色進行觀察，確認電源電壓輸出正常，沒有外部緊急停止信號輸入，與機器人主板通信也正常，排除伺服放大器控制板損壞。
（3）線路損壞 對機器人控制器與機器人本體的外部電纜連線RM1、RP1進行檢查，RM1為機器人伺服電機電源、抱閘控制線，RP1為機器人伺服電機編碼器信號以及控制電源線路、末端執行器線路和編碼器上數據存儲的電池線路等線路。拔掉插頭RP1，對端子5、6和18 用萬用表測量＋5V、＋24V控制電源均正常。接下來對編碼器上數據存儲的電池線路進行檢查。機器人每個軸的伺服電機脈沖編碼器控制端由1～10個端子組成，端子8、9和10為＋5V電源，端子4、7為數據保持電池電源，端子5、6為反饋信號，端子3為接地，端子1、2空。拔掉M1電機的脈沖控制插頭M1P，萬用表測量端子4、7，電壓為0，同樣的方法檢查M2～M7電機全部為0，由此可以判斷編碼器上數據存儲的電池線路損壞。順著線路，發現正負電源雙絞線的一端插頭長期埋在積水中，線路已腐蝕嚴重。
